Зажим заземления полоса/пруток — полоса/пруток диагональный (90531-2,62835)
Обновлено в 2022 годуОписание

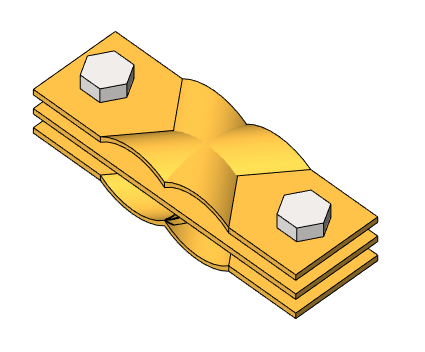

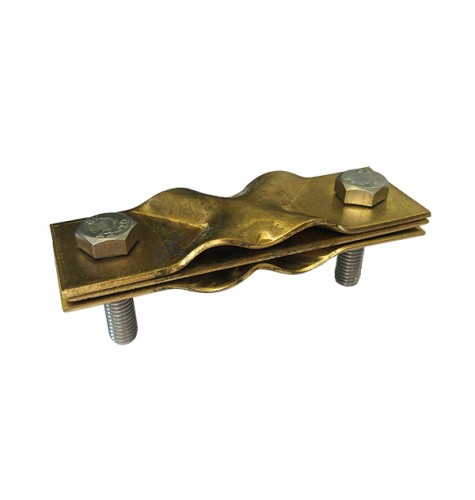

Зажим используется для соединения прутка с полосой, прутка с прутком, полосы с полосой Т-образным либо параллельным способом. Он стягивается при помощи двух шестигранных болтов с гайками из нержавеющей стали с резьбой М8. Наличие разделительной пластины позволяет соединять при помощи зажима электрохимически слабосовместимые металлы.
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| instrukciya_zazemlenieimolniezashchita_ezetek.pdf | 2.5 MB | — | ||
| rvt | ezetek_katalog_modeliispecifikacii.rvt | 119.5 MB | Revit 2017 | |
| rfa | df_krestovina_zajimzazemleniyadiagonalnyy_polosa_polosa_ezetek.rfa | 552 KB | Revit 2017 | |
| rfa | df_krestovina_zajimzazemleniyadiagonalnyy_prutok_prutok_ezetek.rfa | 552 KB | Revit 2017 | |
| rfa | df_krestovina_zajimzazemleniyadiagonalnyy_polosa_prutok_ezetek.rfa | 552 KB | Revit 2017 | |
| rfa | df_krestovina_zajimzazemleniyadiagonalnyy_prutok_polosa_ezetek.rfa | 552 KB | Revit 2017 |
Типоразмеры (2)
| Наименование | Материал ADSK Материал | Тип |
|---|---|---|
| ЗажимЗаземленияДиагональный_Полоса-Пруток_Полоса-Пруток_Латунь_90531-2 | BIMLIB_Латунь_EZETEK | FA_ЗажимЗаземленияДиагональный_Полоса-Пруток_Полоса-Пруток_EZETEK : ЗажимЗаземленияДиагональный_Полоса-Пруток_Полоса-Пруток_Латунь_90531-2 |
| ЗажимЗаземленияДиагональный_Полоса-Пруток_Полоса-Пруток_Оцинк_62835 | BIMLIB_Сталь_Нержавеющая_EZETEK | FA_ЗажимЗаземленияДиагональный_Полоса-Пруток_Полоса-Пруток_EZETEK : ЗажимЗаземленияДиагональный_Полоса-Пруток_Полоса-Пруток_Оцинк_62835 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем электроснабжения |
| Тип | Оборудование для заземления |
| Материалы | Сталь, Сталь оцинкованная, Сталь, горячее цинкование, Медь, Латунь |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Инструкция | Перейти |
| Общие характеристики | |
| Количество ADSK Количество | 0 |
| Марка ADSK Марка | Неспецифицируемое |
| Масса ADSK Масса | 0.173 |
| Масса Текст ADSK Масса Текст | Неспецифицируемое |
| Наименование ADSK Наименование | Неспецифицируемое |
