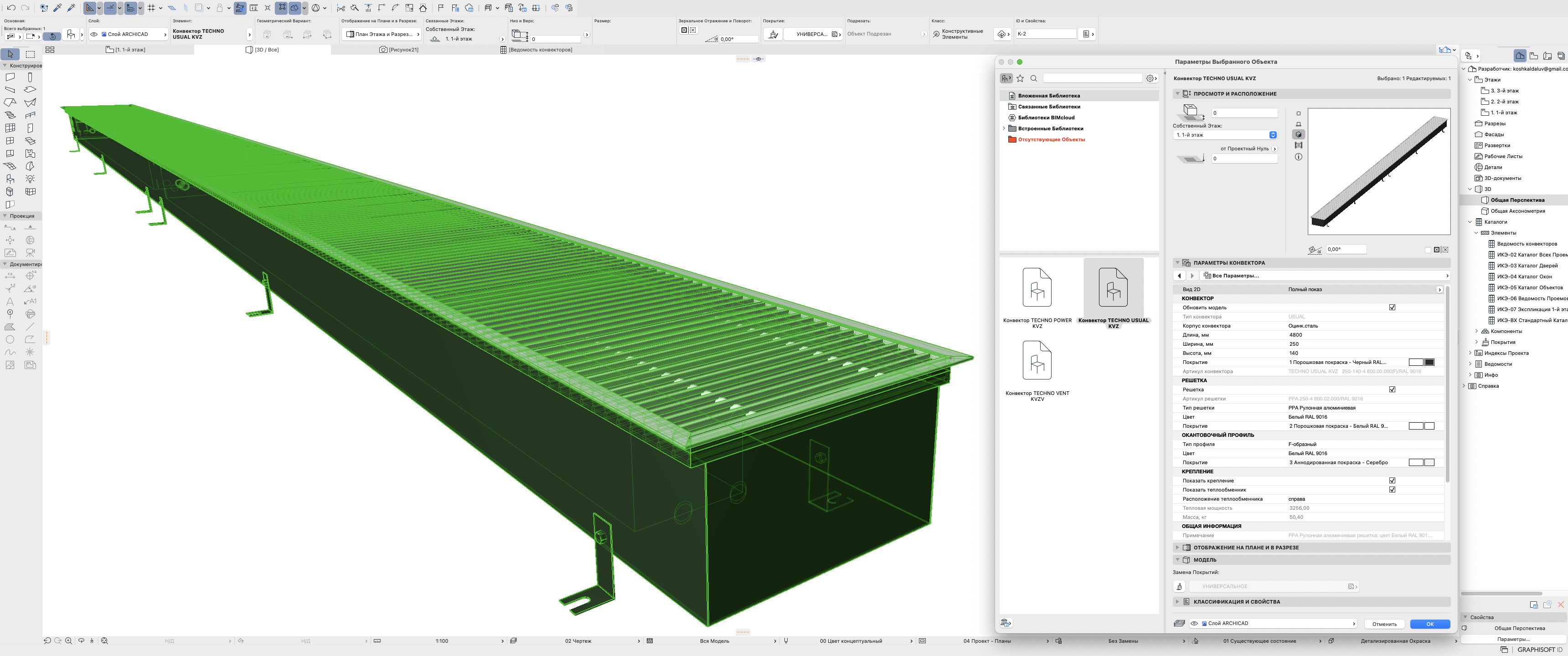

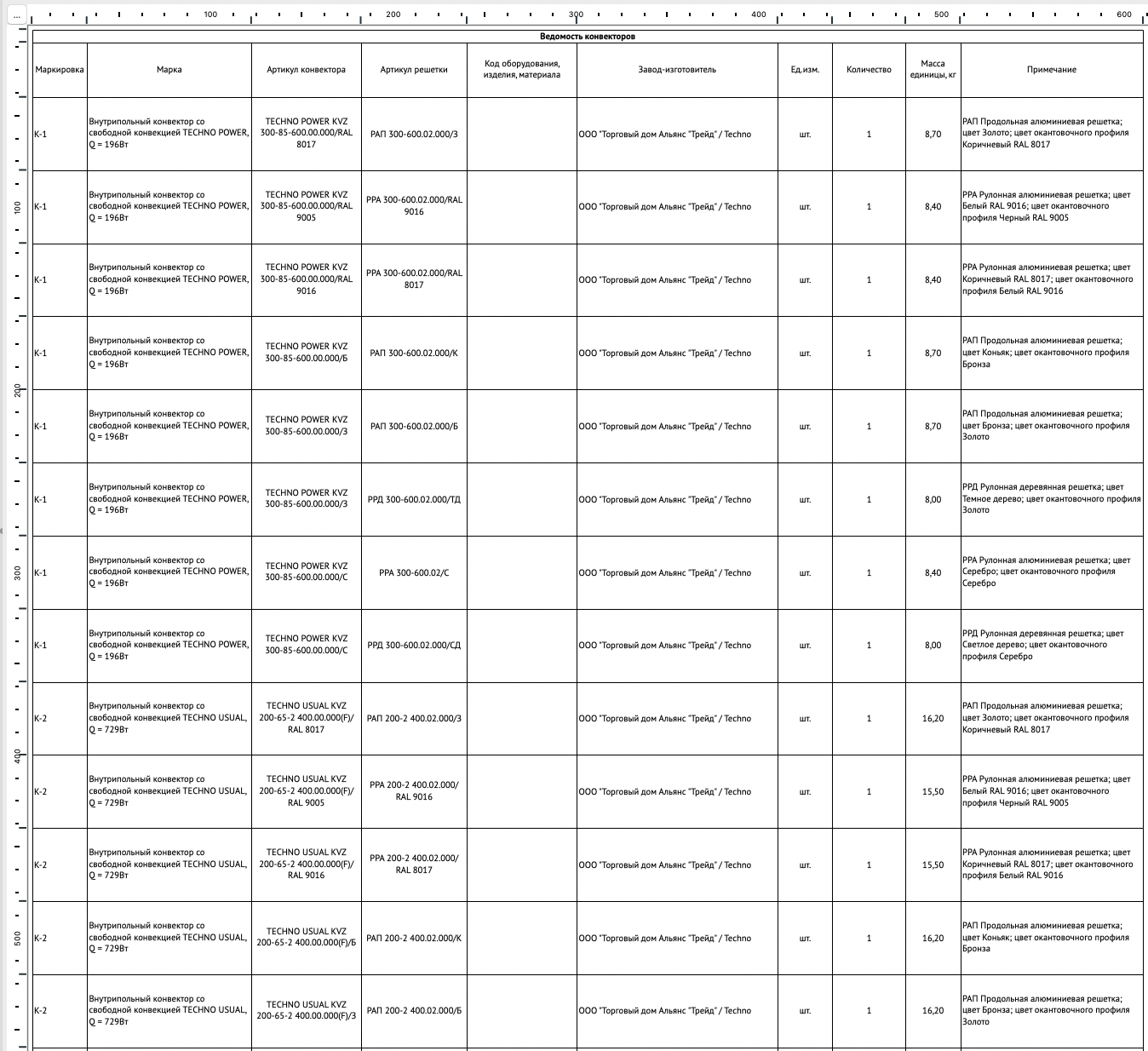

ARCHICAD 2020 Конвектор внутрипольный USUAL KVZ 250 Спецификация

Внутрипольный конвектор Techno Usual.

Подходит для жилых и офисных помещений — минимальная высота прибора 65 мм.
Крепления предусмотрены.


Размеры
Ширина (B): 200,250, 350, 420 мм.
Высота (H): 65, 85, 105, 120, 140 мм.
Длина (L): от 600 мм до ∞ с шагом 100 мм.

Параметры эксплуатации
• Рабочее давление теплоносителя - 16 бар.
• Давление гидравлического испытания - 40 бар.
• Max. рабочая температура теплоносителя - 130°С.
• Тип теплоносителя - вода или гликоль.

Конструкция
https://www.youtube.com/watch?v=He-Mfa3KVb4&t=1s&utm_source=bimlib&utm_medium=usual

• Корпус из оцинкованной стали (с дополнительными ребрами жесткости), покрыт износостойким полиэфирным порошковым покрытием тёмно-графитного цвета (RAL 7016), толщина корпуса с учетом покраски - 1,5 мм.
• Теплообменник из цельногнутой медной трубы и алюминиевых ламелей, окрашенный в цвет корпуса, с узлом подключения G1/2'' (латунь).
• Крепежный комплект.
• Воздухоспускной клапан 1/8.
• Рулонная или продольная решетка из анодированного алюминия либо из дерева.
• Окантовочный U-образный либо F-образный профиль из алюминия, выполненный в цвет решетки, позволяет встраивать конвектор в любой тип пола (тип профиля не влияет на стоимость конвектора).
• Встраиваемые конвекторы длиной до 2400 мм - цельные, конвекторы свыше 2400 мм состоят из нескольких секций.

Опции
• Изготовление корпуса из нержавеющей стали толщиной 1,2 мм.
• Изготовление корпуса для влажных помещений со сливным патрубком (серия WD).
• Комплектация вентилятором и автоматикой.
• Окрашивание решетки в любой цвет по палитре RAL.
• Изготовление конвекторов любых нестандартных размеров и конфигураций по ТЗ заказчика.

Подбор и расчет конвекторов:
Программа подбора встраиваемых конвекторов Techno — https://calc.techno60.ru/
Программа SANKOM.
Программа ПОТОК.
