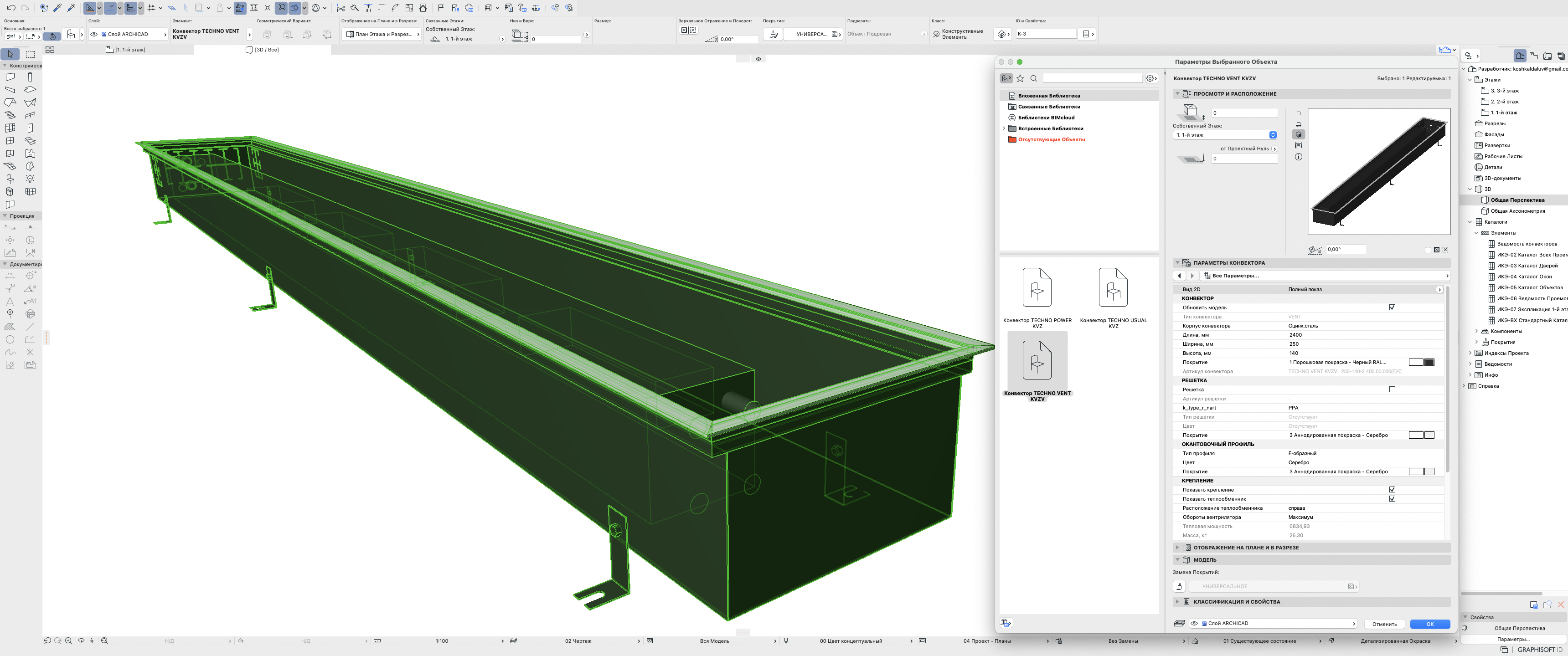

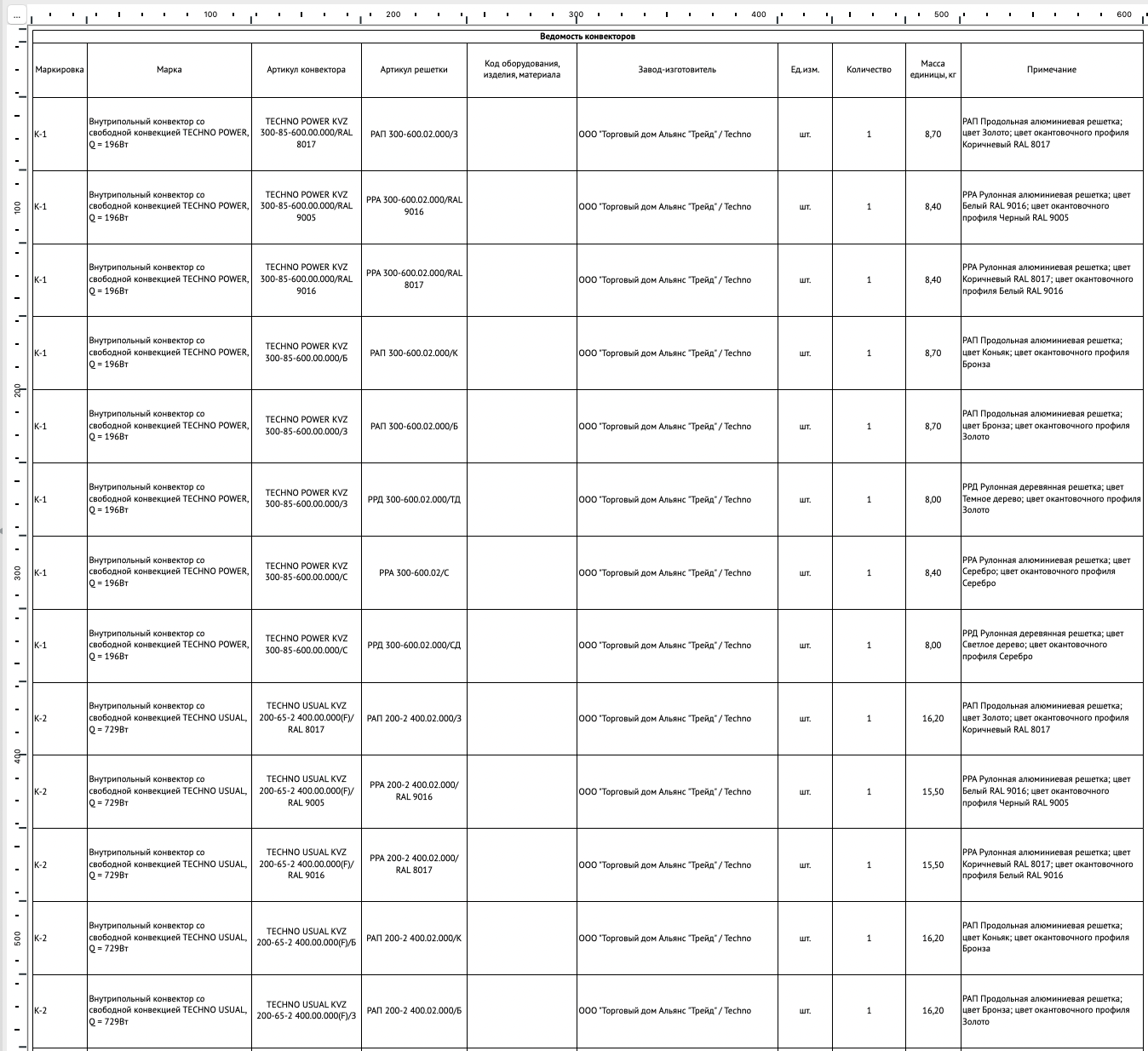

ARCHICAD 2020 Конвектор внутрипольный Vent KVZV 250 Спецификация

Мы — завод и 16 лет производим конвектора и тепловентиляторы.

Чтобы у вас не сбивался КСГ, на заводе работает 350 человек задача которых произвести и отгрузить оборудование день в день. Для случаев, когда нужно «вчера» — отпускаем продукцию со склада.

Производим оборудование по каталогу.
Для того, чтобы дать гарантию в 10 лет и страховой депозит в 60 млн ₽ — испытываем оборудование в два этапа: на заводе и в аккредитованной лаборатории.
Для уникальных проектов мы — выделяем конструкторско-технологическое бюро, которое разработает линейку по вашему ТЗ.


Преимущества продукции Techno

✅ Установка и в высотные здания — конструкция выдерживает гидравлический удар до 160 атм.
✅ Увеличили коэффициент теплоотдачи, чтобы все работало корректно даже при невысоких температурах теплоносителя.

Для этого:

Увеличили коэффициент теплоотдачи и скорость потока.
Увеличили площадь ламелей добавив рифление.
Снизили гидравлическое сопротивление, чтобы увеличить скорость потока и пропускную способность

Повысили теплопередачу.
Сократили расстояние между ламелями и увеличили плотность контакта ламелей с трубой за счет механического расширения медной трубы (дорнование).


✅Конвекторы Techno не ржавеют и изделия не боятся повреждений или коррозии.
Чтобы исключить непрокрас корпуса и соединений — используем автоматизированные покрасочные камеры до этапа сборки.

✅Чтобы исключить деформации при транспортировке и монтаже или заливки пола — изготавливаем корпус из оцинкованной крашеной стали толщиной 1,5 мм с рёбрами жёсткости.

✅Монтажным организациям не придется вырезать отверстия и деформировать корпус.
Для этого добавили монтажные отверстия с 3 сторон — позволяет сохранить целостность прибора и гарантию во время монтажа.

Внутрипольный конвектор Techno Usual с естественной конвекцией.

Подходит для жилых и офисных помещений — минимальная высота прибора 65 мм.
Чтобы увеличить мощность в 2-3 раза дооснастите съемными тангенциальными вентиляторами.
Крепления предусмотрены.


Размеры
Ширина: 200, 250, 350, 420 мм.
Высота: 65, 85, 105, 120, 140 мм.
Длина: от 600 мм до ∞ с шагом 100 мм.

Параметры эксплуатации
• Рабочее давление теплоносителя - 16 бар.
• Давление гидравлического испытания - 40 бар.
• Max. рабочая температура теплоносителя - 130°С.
• Тип теплоносителя - вода или гликоль.

Конструкция
https://www.youtube.com/watch?v=He-Mfa3KVb4&t=1s&utm_source=bimlib&utm_medium=usual

• Корпус из оцинкованной стали (с дополнительными ребрами жесткости), покрыт износостойким полиэфирным порошковым покрытием тёмно-графитного цвета (RAL 7016), толщина корпуса с учетом покраски - 1,5 мм.
• Теплообменник из цельногнутой медной трубы и алюминиевых ламелей, окрашенный в цвет корпуса, с узлом подключения G1/2'' (латунь).
• Крепежный комплект.
• Воздухоспускной клапан 1/8.
• Рулонная или продольная решетка из анодированного алюминия либо из дерева.
• Окантовочный U-образный либо F-образный профиль из алюминия, выполненный в цвет решетки, позволяет встраивать конвектор в любой тип пола (тип профиля не влияет на стоимость конвектора).
• Встраиваемые конвекторы длиной до 2400 мм - цельные, конвекторы свыше 2400 мм состоят из нескольких секций.

Опции
• Изготовление корпуса из нержавеющей стали толщиной 1,2 мм.
• Изготовление корпуса для влажных помещений со сливным патрубком (серия WD).
• Комплектация вентилятором и автоматикой.
• Окрашивание решетки в любой цвет по палитре RAL.
• Изготовление конвекторов любых нестандартных размеров и конфигураций по ТЗ заказчика.

Подбор и расчет конвекторов:
Программа подбора встраиваемых конвекторов Techno — https://calc.techno60.ru/
Программа SANKOM.
Программа ПОТОК.
