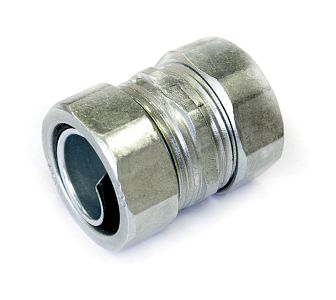

АТР (15...50) — АДАПТЕР ЦАНГОВЫЙ IP43 (ТРУБА-РУКАВ)
Обновлено 4 месяца назадОписание
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| rfa | ZETA_Адаптер_Цанговый_ТрубаЭлектропроводки-Металлорукав_АТР-15_20_25_32_38_50 .rfa | 592 KB | Revit 2021 |
Типоразмеры (6)

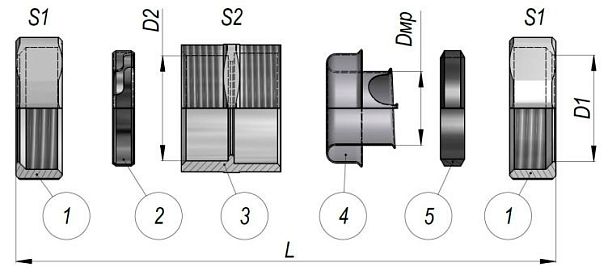

| Наименование | Марка ADSK Марка | Масса ADSK Масса | Масса Текст ADSK Масса Текст | Наименование ADSK Наименование | Код изделия ADSK_Код изделия | Наименование краткое ADSK_Наименование краткое | Диапазон наружного диаметра присоединяемой трубы D2, мм |
|---|---|---|---|---|---|---|---|
| DN15 - DN15 (метал. труба) | АТР-15 | 0.06 | 0.06 | Адаптер труба-рукав АТР-15 У2 IP43 ГОФРОМАТИК | zeta41401 | Адаптер цанговый АТР (труба-рукав) 15 | 19.7 - 21.5 |
| DN20 - DN20 (метал. труба) | АТР-20 | 0.104 | 0.104 | Адаптер труба-рукав АТР-20 У2 IP43 ГОФРОМАТИК | zeta41402 | Адаптер цанговый АТР (труба-рукав) 20 | 25.7 - 27.3 |
| DN25 - DN25 (метал. труба) | АТР-25 | 0.199 | 0.199 | Адаптер труба-рукав АТР-25 У2 IP43 ГОФРОМАТИК | zeta41403 | Адаптер цанговый АТР (труба-рукав) 25 | 32 - 33.7 |
| DN32 - DN32 (метал. труба) | АТР-32 | 0.18 | 0.18 | Адаптер труба-рукав АТР-32 У2 IP43 ГОФРОМАТИК | zeta41404 | Адаптер цанговый АТР (труба-рукав) 32 | 41.6 - 42.5 |
| DN38 - DN38 (метал. труба) | АТР-38 | 0.2 | 0.2 | Адаптер труба-рукав АТР-38 У2 IP43 ГОФРОМАТИК | zeta41405 | Адаптер цанговый АТР (труба-рукав) 38 | 47.6 - 48 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем электроснабжения |
| Тип | Кабельные муфты |
| Материалы | Цинк |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Инструкция | Перейти |
| Сертификат | Перейти |
| Общие характеристики | |
| КПД ADSK КПД | 0 |
| Количество ADSK Количество | 1 |
| Напряжение ADSK Напряжение | 0 В |
| Обозначение ADSK Обозначение | АТР |
| Ток ADSK Ток | 0 А |
