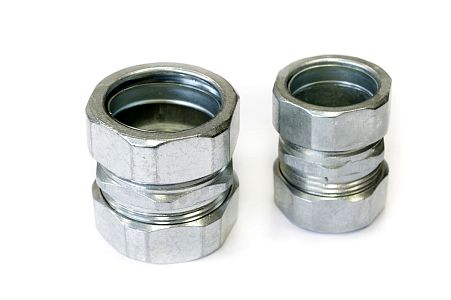

АТТ (15...32) — АДАПТЕР ЦАНГОВЫЙ IP43 (ТРУБА-ТРУБА)
Обновлено 4 месяца назадОписание
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| rfa | ZETA_Адаптер_Цанговый_ТрубаЭлектропроводки-ТрубаЭлектропроводки_АТТ-15_20_25_32.rfa | 596 KB | Revit 2021 |
Типоразмеры (4)

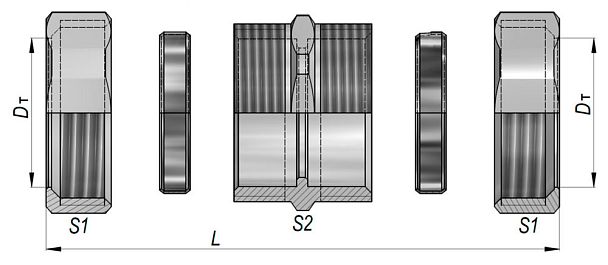

| Наименование | Марка ADSK Марка | Масса ADSK Масса | Масса Текст ADSK Масса Текст | Наименование ADSK Наименование | Код изделия ADSK_Код изделия | Наименование краткое ADSK_Наименование краткое | Диапазон наружного диаметра присоединяемой трубы Dт, мм | Материал уплотнителя |
|---|---|---|---|---|---|---|---|---|
| DN15 (метал.труба) - DN15 (метал.труба) | АТТ-15 | 0.08 | 0.08 | Адаптер труба-труба АТТ-15 У2 IP43 ГОФРОМАТИК | zeta41001 | Адаптер цанговый труба-труба АТТ-15 | 19.7 - 21.5 | Zeta_Цанга (Сталь) |
| DN20 (метал.труба) - DN20 (метал.труба) | АТТ-20 | 0.09 | 0.09 | Адаптер труба-труба АТТ-20 У2 IP43 ГОФРОМАТИК | zeta41002 | Адаптер цанговый труба-труба АТТ-20 | 25.7 - 27.3 | Zeta_Резина маслостойкая |
| DN25 (метал.труба) - DN25 (метал.труба) | АТТ-25 | 0.145 | 0.145 | Адаптер труба-труба АТТ-25 У2 IP43 ГОФРОМАТИК | zeta41003 | Адаптер цанговый труба-труба АТТ-25 | 32 - 33.7 | Zeta_Резина маслостойкая |
| DN32 (метал.труба) - DN32 (метал.труба) | АТТ-32 | 0.179 | 0.179 | Адаптер труба-труба АТТ-32 У2 IP43 ГОФРОМАТИК | zeta41004 | Адаптер цанговый труба-труба АТТ-32 | 41.6 - 42.6 | Zeta_Резина маслостойкая |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем электроснабжения |
| Тип | Кабельные муфты |
| Материалы | Цинк |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Инструкция | Перейти |
| Сертификат | Перейти |
| Общие характеристики | |
| КПД ADSK КПД | 0 |
| Количество ADSK Количество | 1 |
| Напряжение ADSK Напряжение | 0 В |
| Обозначение ADSK Обозначение | АТТ |
| Ток ADSK Ток | 0 А |
