Вертикальный элемент фасадного остекления четырехстворчатый, пилястры KBE_Master

Name: Вертикальный элемент фасадного остекления четырехстворчатый, пилястры KBE_Master
Brand: KBE

Обновлено 8 месяцев назад

Описание

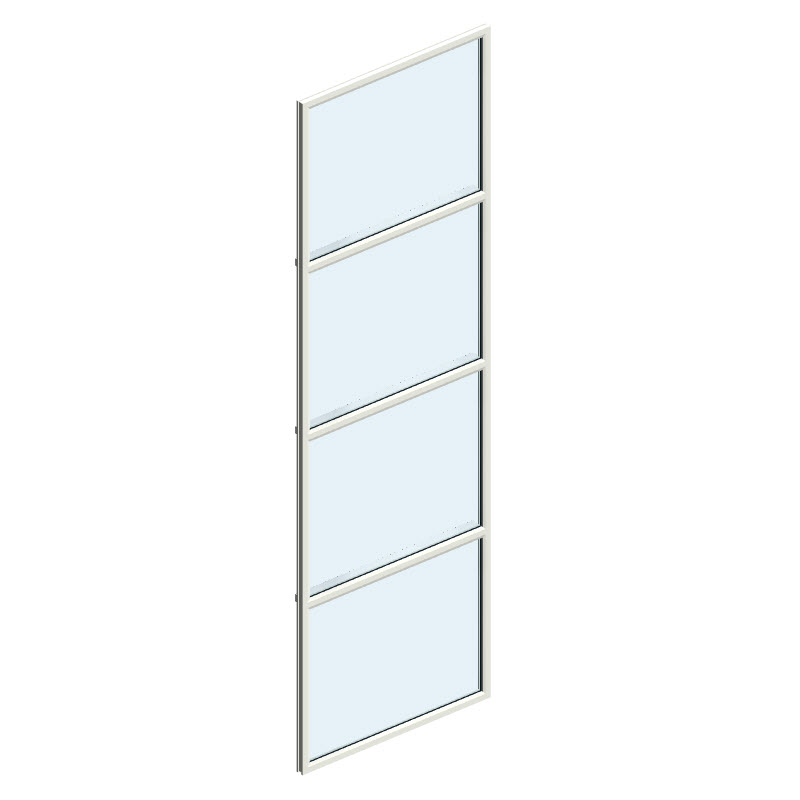

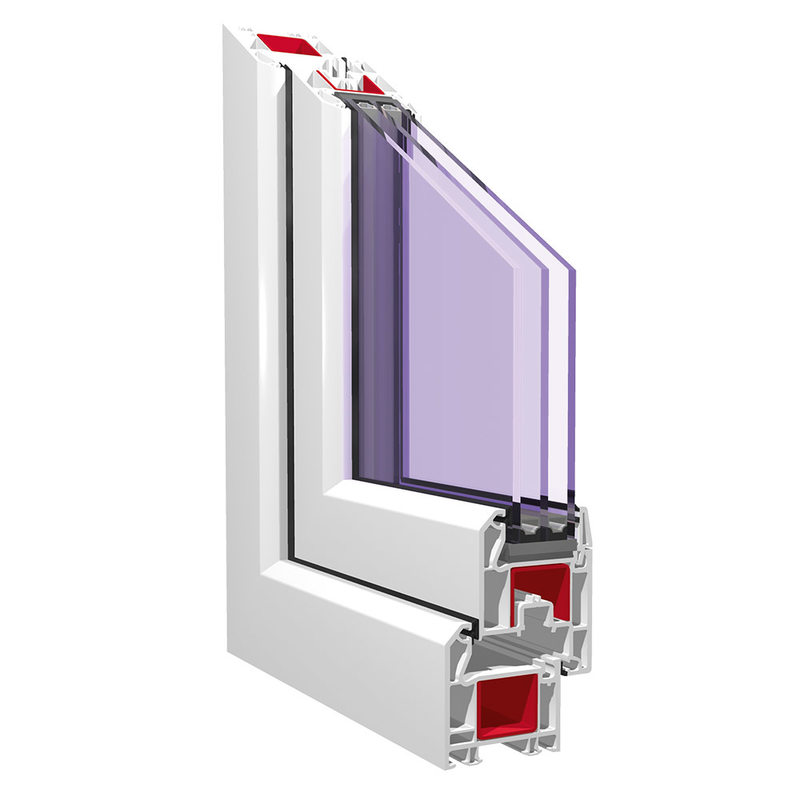

Энергоэффективная сертифицированная профильная система KBE_Master, 4 камеры, дополнительное межстекольное уплотнение в створке, цвет уплотнителя в стандартном исполнении - черный. Максимальная толщина стеклопакета 44 мм. Максимальный размер створки с однокамерным стеклопакетом 1250х1250 мм. В рамках семейства пользователь может изменять: - тип профильной системы, - размеры конструкций (высота/ширина), - ширину, высоту и схему открывания каждой створки с индикацией максимально-допустимых размеров, - величину монтажных зазоров и другие параметры. В семействе приведена необходимая информация для формирования спецификаций. Предусмотрено условно-графическое обозначение.

Файлы для скачивания

Формат	Файл	Размер	Версия
pdf	PROFINE_instruktsiya_po_rabote_s_modelyami_KBE_v2.pdf	1.5 MB	—
rvt	BIMLIB_ШаблонСпецификаций_И_КомпановкаМоделей_KBE.rvt	302.6 MB	Revit 2021
rfa	BIMLIB_ДетальФасада_Четырехстворчатая_ProfineKBE_СПилястрами_ГОСТ23166-2024.rfa	1.7 MB	Revit 2021

Типоразмеры (8)

Наименование	Марка ADSK Марка	Наименование ADSK Наименование	Наименование краткое ADSK_Наименование краткое	Profine Rпривед	Profine Rпроф.	Profine АртикулРамыАрмированияРамы	Profine АртикулСтворкиАрмированияСтворки	Profine КлассЗвукоизоляцииВоздушногоШума	Profine ПрофильнаяСистема	Profine ФормулаСтеклопакета	profil	Момент инерции сечения импоста, см4	Момент инерции сечения створка_импост, см4	Момент инерции сечения створка_импост_створка, см4	Профильная система	Створка 3
1500х6000_КВЕ GUT 58_24мм (СПО 4М1-16-И4)	KBE_GUT 58	Деталь фасада четырехстворчатая, пилястры KBE_GUT 58 СПО 4М1-16-И4	Деталь фасада 4-ств. пилястры KBE_GUT 58	0.63	0.7000	7907 / S 791720	7917 / S 791720	Г	KBE_GUT 58	СПО 4М1-16-И4	5	1.90 см⁴	4.10 см⁴	6.30 см⁴	Профильная система : KBE_GUT 58	Створка : Глухая
1500х6000_КВЕ GUT 58_32мм (СПД 4М1-10-4М1-10-4М1)	KBE_GUT 58	Деталь фасада четырехстворчатая, пилястры KBE_GUT 58 СПД 4М1-10-4М1-10-4М1	Деталь фасада 4-ств. пилястры KBE_GUT 58	0.53	0.7000	7907 / S 791720	7917 / S 791720	В	KBE_GUT 58	СПД 4М1-10-4М1-10-4М1	5	1.90 см⁴	4.10 см⁴	6.30 см⁴	Профильная система : KBE_GUT 58	Створка : Глухая
1500х6000_КВЕ GUT 58_32мм (СПД 4М1-10-4М1-10-4ТорN)	KBE_GUT 58	Деталь фасада четырехстворчатая, пилястры KBE_GUT 58 СПД 4М1-10-4М1-10-4ТорN	Деталь фасада 4-ств. пилястры KBE_GUT 58	0.66	0.7000	7907 / S 791720	7917 / S 791720	В	KBE_GUT 58	СПД 4М1-10-4М1-10-4ТорN	5	1.90 см⁴	4.10 см⁴	6.30 см⁴	Профильная система : KBE_GUT 58	Створка : Глухая
1500х6000_КВЕ GUT 58_32мм (СПД 4М1-10-4М1-10-И4)	KBE_GUT 58	Деталь фасада четырехстворчатая, пилястры KBE_GUT 58 СПД 4М1-10-4М1-10-И4	Деталь фасада 4-ств. пилястры KBE_GUT 58	0.66	0.7000	7907 / S 791720	7917 / S 791720	В	KBE_GUT 58	СПД 4М1-10-4М1-10-И4	5	1.90 см⁴	4.10 см⁴	6.30 см⁴	Профильная система : KBE_GUT 58	Створка : Глухая
1500х6000_КВЕ MASTER 70_24мм (СПО 4М1-16-И4)	KBE_MASTER 70	Деталь фасада четырехстворчатая, пилястры KBE_MASTER 70 СПО 4М1-16-И4	Деталь фасада 4-ств. пилястры KBE_MASTER 70	0.65	0.8000	7395 / S 791720	7395 / S 791720	Г	KBE_MASTER 70	СПО 4М1-16-И4	6	3.60 см⁴	5.80 см⁴	8.00 см⁴	Профильная система : KBE_MASTER 70	Створка : Глухая

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Окна
Материалы	Поливинилхлорид (PVC), Сталь оцинкованная, Стекло
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	6000 mm
Ширина	1500 mm
Длина	58 mm
Общие характеристики
Количество ADSK Количество	1
Обозначение ADSK Обозначение	ГОСТ 23166-2024
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	профайн РУС
Код изделия ADSK_Код изделия	22.23.14.11.3.02
