Огнезащитные цилиндры EXPERT ISOL PIN

Name: Огнезащитные цилиндры EXPERT ISOL PIN
Brand: ВЗТМ

Обновлено в 2024 году

Описание

Модели изоляции разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге также представлены ведомости по Форме 1 ГОСТ. Огнезащитные цилиндры EXPERT ISOL PIN предназначены для повышения огнестойкости креплений воздуховодов – шпилек. Могут использоваться в системах огнезащиты и теплоизоляции воздуховодов ОБМ-Вент и ОБМ-Техвент, а также самостоятельно. Возможно применение во всех типах зданий и сооружений, в том числе на объектах энергетики, химической, нефтегазовой промышленности, в судостроении, в гражданском и химическом строительстве. Только для работ внутри помещений или под навесом. Могут поставляться без обкладки, а также в обкладке неармированной фольгой или стеклотканью.

Файлы для скачивания

Формат	Файл	Размер	Версия
rfa	vztm_cilindrognezashchitnyy_expert-isol-pin_tdvztm_100-120.rfa	520 KB	Revit 2019
adsklib	vztm_bibliotekamaterialov_izolyaciya_tdvztm.adsklib	260 KB	—
pdf	vztm_instrukciyaporabotesmodelyamitdvztm.pdf	1.3 MB	—

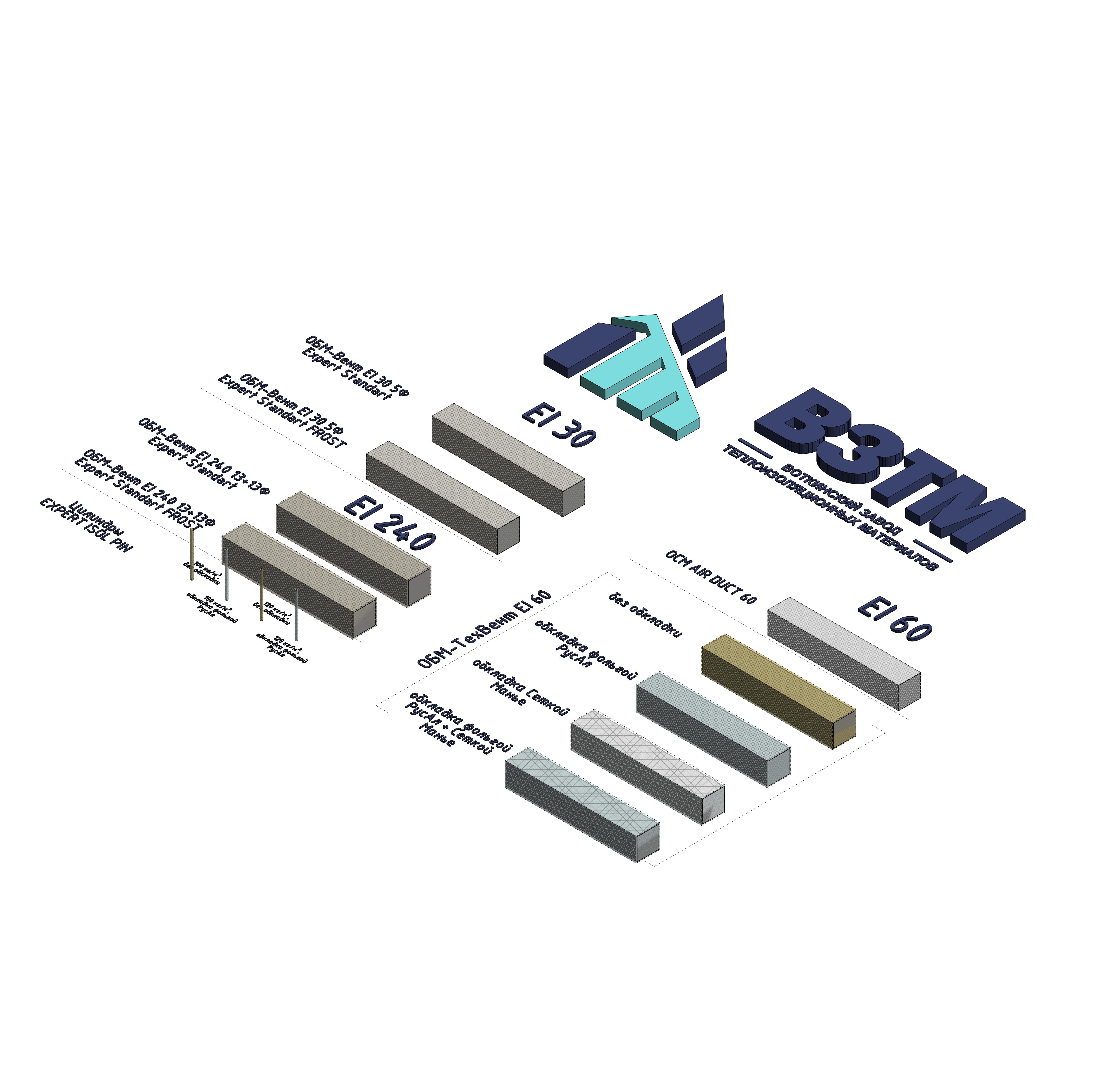

rvt	vztm_tehnicheskayaizolyaciya_vozduhovodov_ei30-240_tdvztm.rvt	8.0 MB	Revit 2019

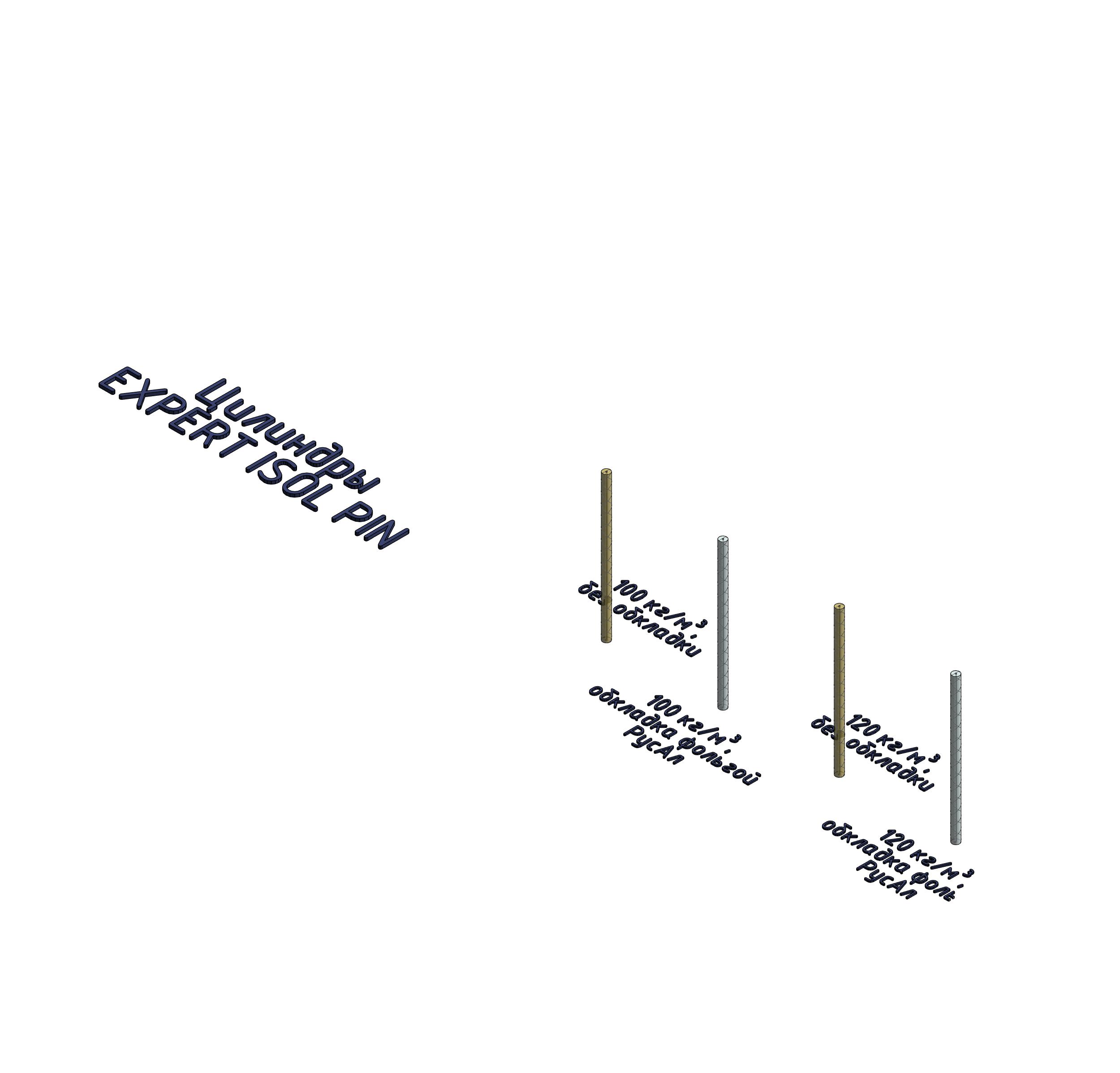

Типоразмеры (4)

Наименование	Марка ADSK Марка	Материал ADSK Материал	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	Плотность
EXPERT ISOL PIN_ТД ВЗТМ_100 кг/м³_Без обкладки	EXPERT ISOL PIN 100-1000.10.20	ВЗТМ_ИзоляцияЦилиндры_Огнезащита_EXPERT ISOL PIN_ТД ВЗТМ_Без обкладки	Огнезащитные цилиндры EXPERT ISOL PIN, плотностью 100 кг/м³, без обкладки	EXPERT ISOL PIN 100-1000.10.20	Цилиндры EXPERT ISOL PIN, 100 кг/м³, без обкладки	100 кг/м³
EXPERT ISOL PIN_ТД ВЗТМ_120 кг/м³_Без обкладки	EXPERT ISOL PIN 120-1000.10.20	ВЗТМ_ИзоляцияЦилиндры_Огнезащита_EXPERT ISOL PIN_ТД ВЗТМ_Без обкладки	Огнезащитные цилиндры EXPERT ISOL PIN, плотностью 120 кг/м³, без обкладки	EXPERT ISOL PIN 120-1000.10.20	Цилиндры EXPERT ISOL PIN, 120 кг/м³, без обкладки	120 кг/м³
EXPERT ISOL PIN_ТД ВЗТМ_100 кг/м³_Обкладка фольгой РусАл	EXPERT ISOL PIN 100-1000.10.20	ВЗТМ_ИзоляцияЦилиндры_Огнезащита_EXPERT ISOL PIN_ТД ВЗТМ_Обкладка фольгой РусАл	Огнезащитные цилиндры EXPERT ISOL PIN, плотностью 100 кг/м³, обкладка фольгой РусАл	EXPERT ISOL PIN 100-1000.10.20	Цилиндры EXPERT ISOL PIN, 100 кг/м³, обкладка фольгой РусАл	100 кг/м³
EXPERT ISOL PIN_ТД ВЗТМ_120 кг/м³_Обкладка фольгой РусАл	EXPERT ISOL PIN 100-1000.10.20	ВЗТМ_ИзоляцияЦилиндры_Огнезащита_EXPERT ISOL PIN_ТД ВЗТМ_Обкладка фольгой РусАл	Огнезащитные цилиндры EXPERT ISOL PIN, плотностью 120 кг/м³, обкладка фольгой РусАл	EXPERT ISOL PIN 100-1000.10.20	Цилиндры EXPERT ISOL PIN, 120 кг/м³, обкладка фольгой РусАл	120 кг/м³

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Изоляция
Материалы	Вспененный каучук
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Обозначение ADSK Обозначение	ТУ 23.99.19-004-03866154-2020
Единица измерения ADSK_Единица измерения	м.п.
Завод-изготовитель ADSK_Завод-изготовитель	ТД «ВЗТМ»
Изготовитель	ТД «ВЗТМ»
Окружающая влажность	не более 80%
