Конструктивная система огнезащиты воздуховодов Огнебиз Вент EI 60-240
Обновлено в 2025 годуОписание

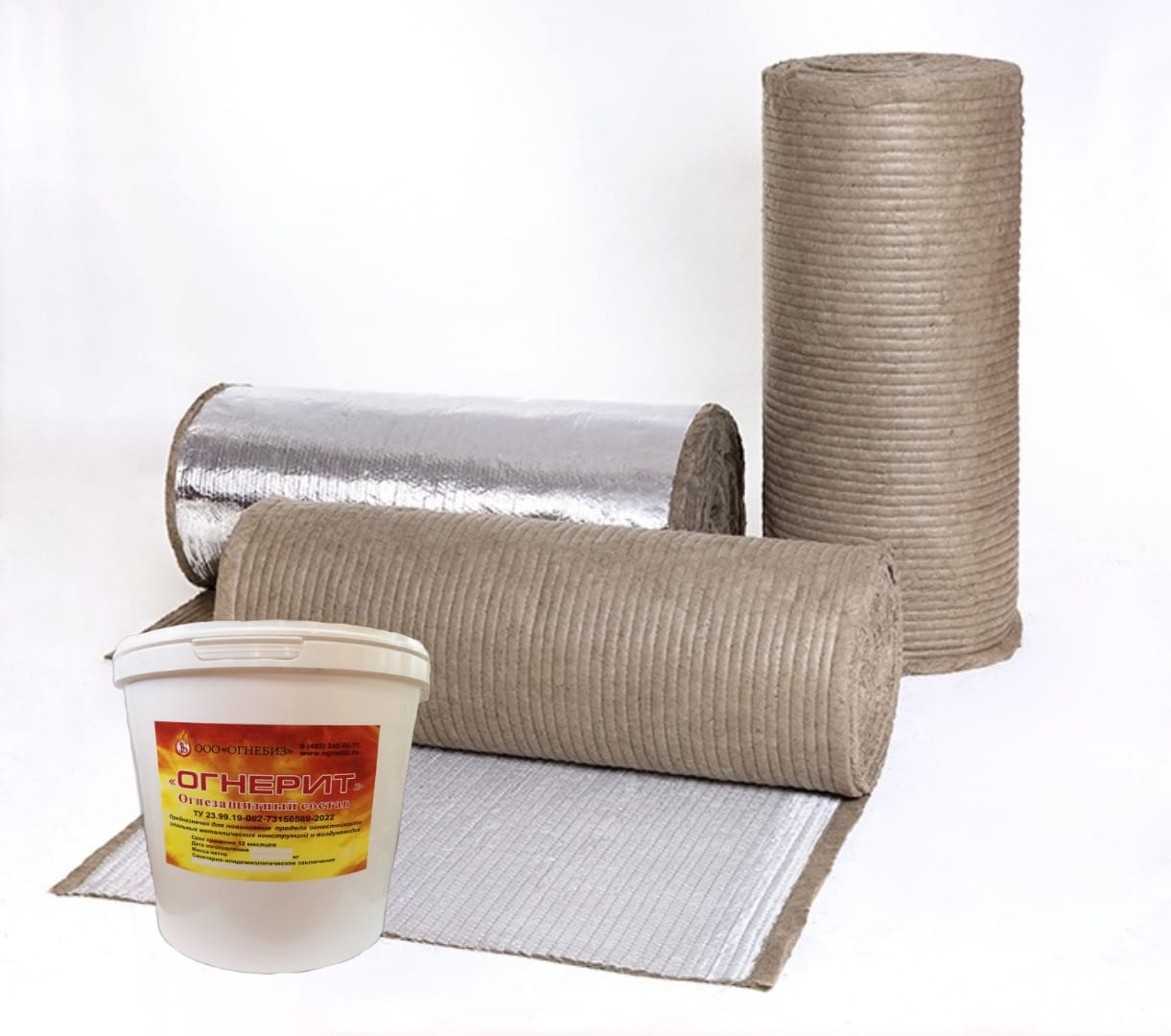

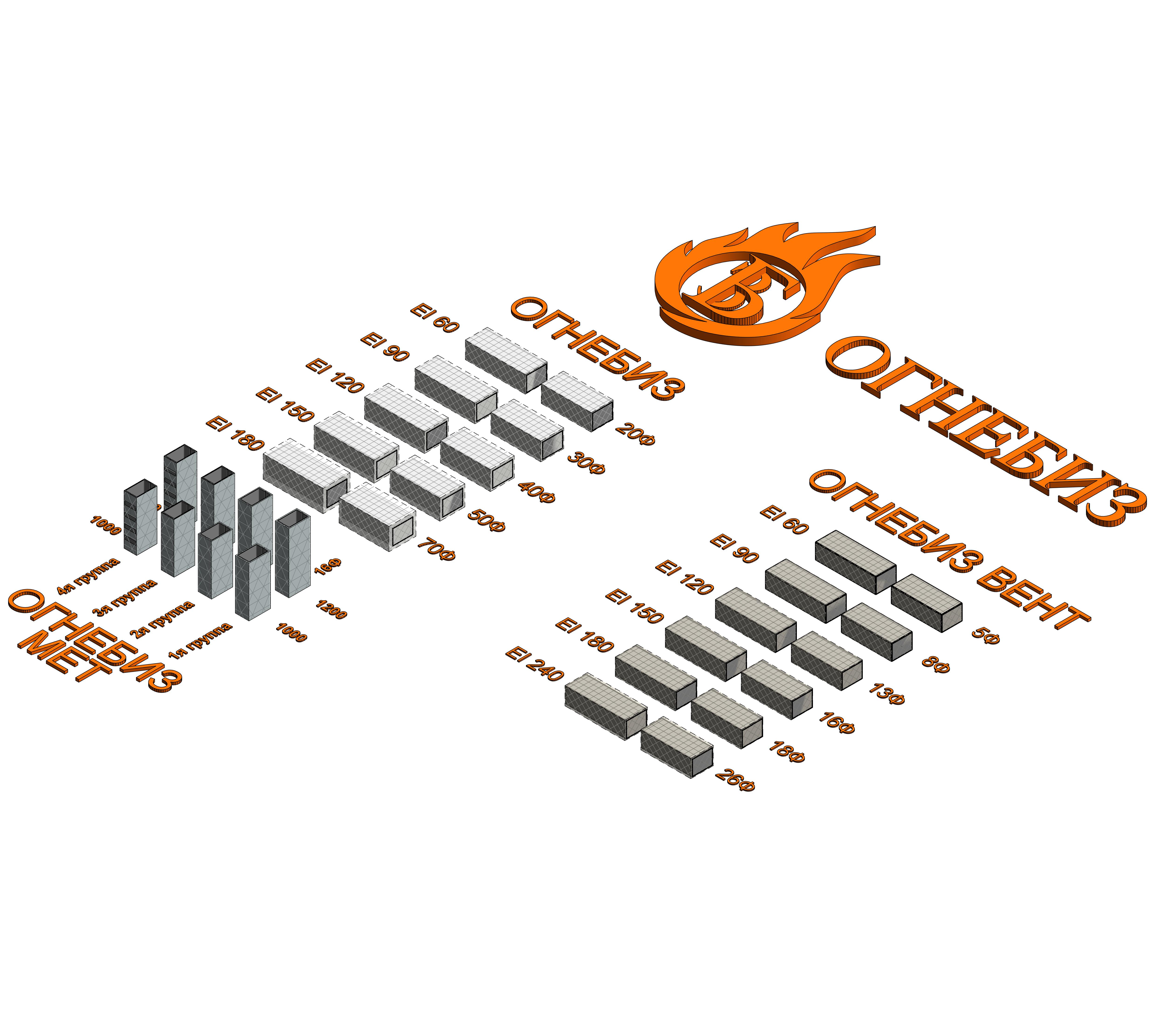

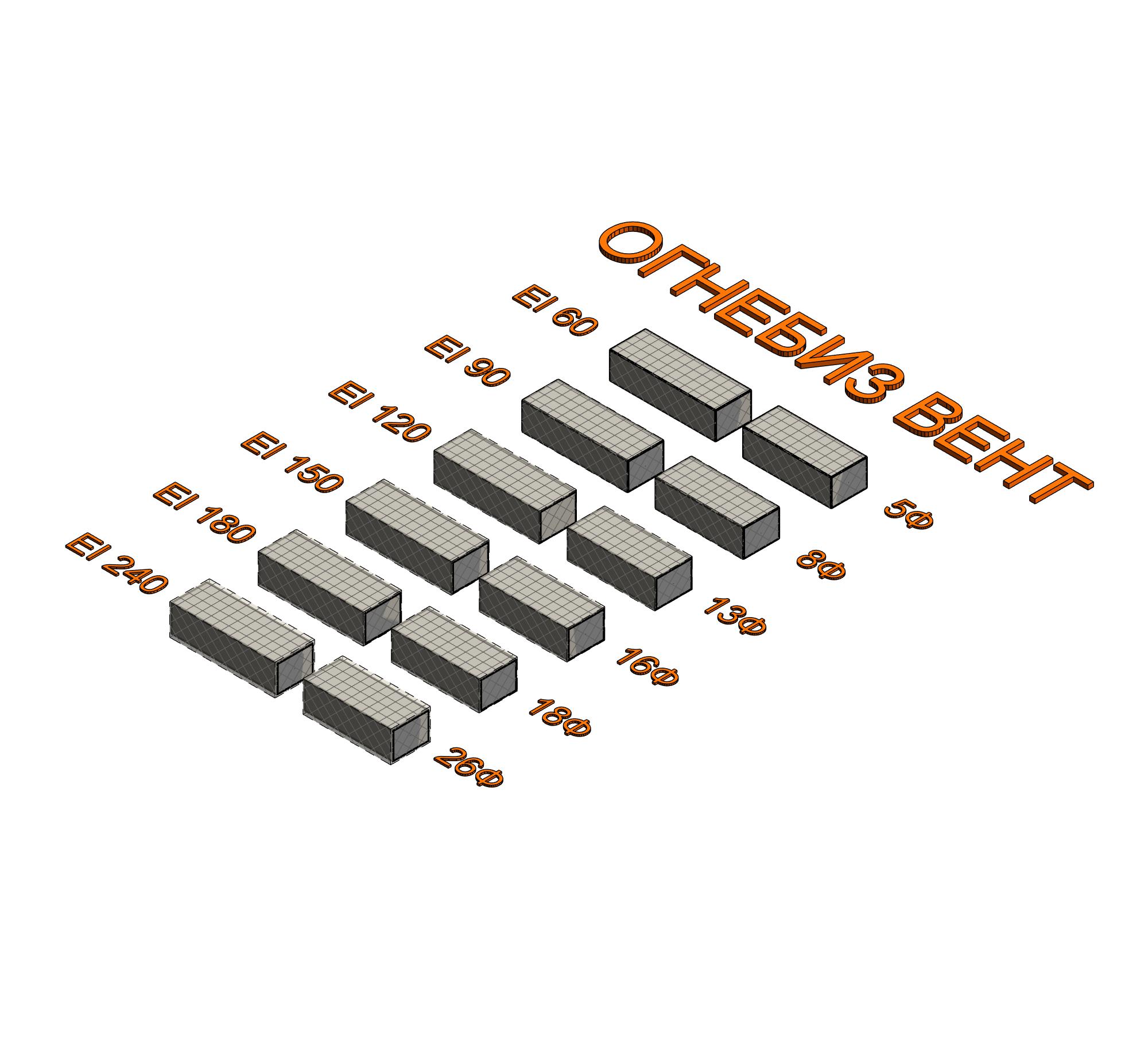

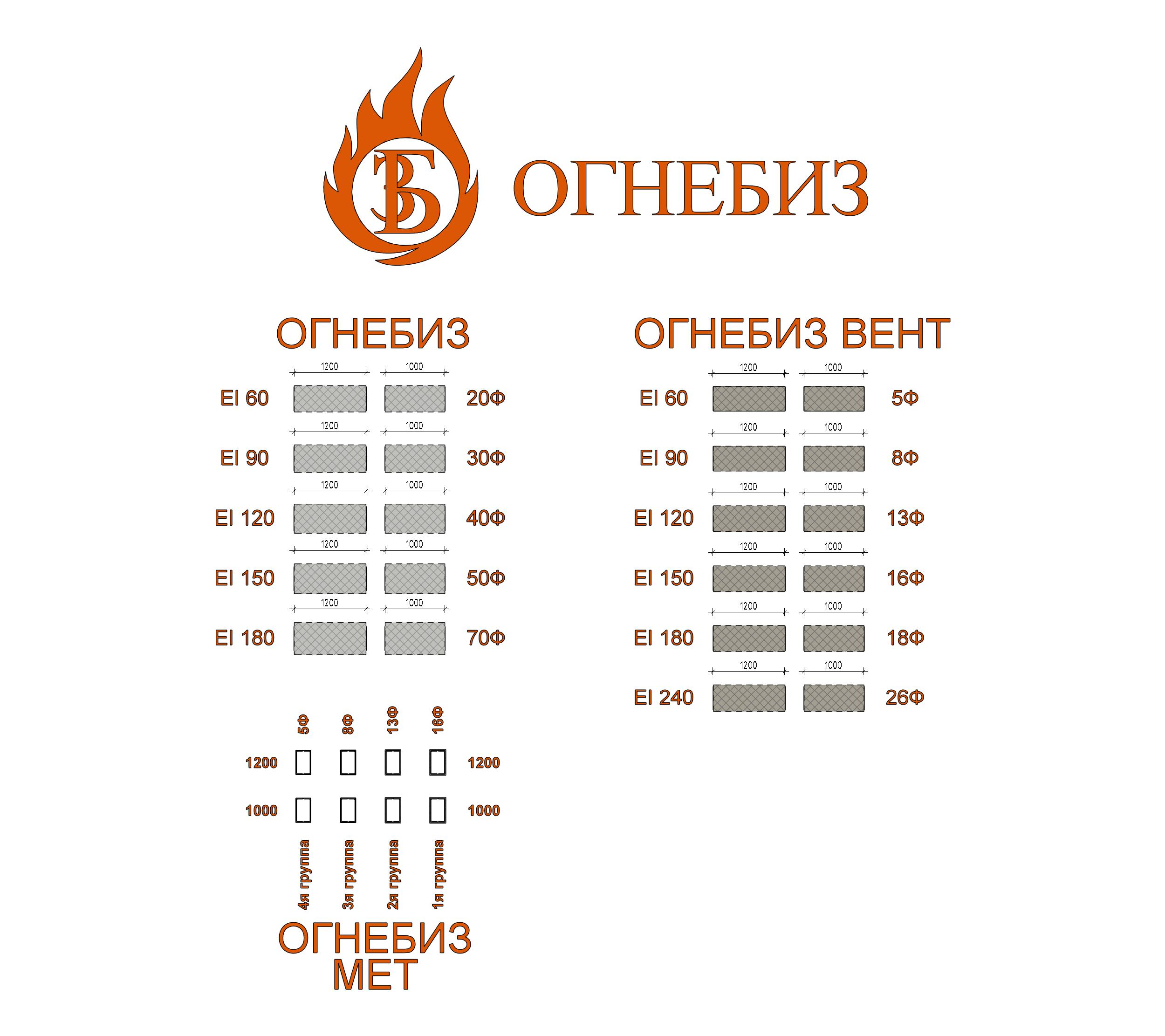

Модели изоляции разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге также представлены ведомости по Форме 1 и Форме 7 ГОСТ. "Огнебиз Вент" - конструктивная система огнезащиты воздуховодов. Состоит из двух негорючих компонентов : базальтовые маты прошивные огнезащитные рулонные БМПОР ( ТУ 23.99.19-001-73156589-2022) и клеевого состава "Огнерит" (ТУ 23.99.19-002-73156589-2022). В комплексе огнезащитная система "Огнебиз Вент" обеспечивает огнезащиту вентиляционной конструкции от 60 до 180 минут. Предел огнестойкости системы зависит от толщины негорючих матов БМПОР (5 мм, 8 мм, 13 мм, 16 мм, 18 мм) и количества расхода клеевого состава "Огнерит" на 1 м2. Монтаж производиться в закрытых участках при температуре не ниже минус 5 С.
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| rvt | ОГН_Огнезащита_Воздуховодов-Металлоконструкций_EI60-240_ОГНЕБИЗ.rvt | 9.0 MB | Revit 2019 | |
| adsklib | ОГН_БиблиотекаМатериалов_Изоляция_ОГНЕБИЗ.adsklib | 297 KB | — | |
| ОГН_Инструкция по работе с моделями ОГНЕБИЗ.pdf | 1.6 MB | — |
