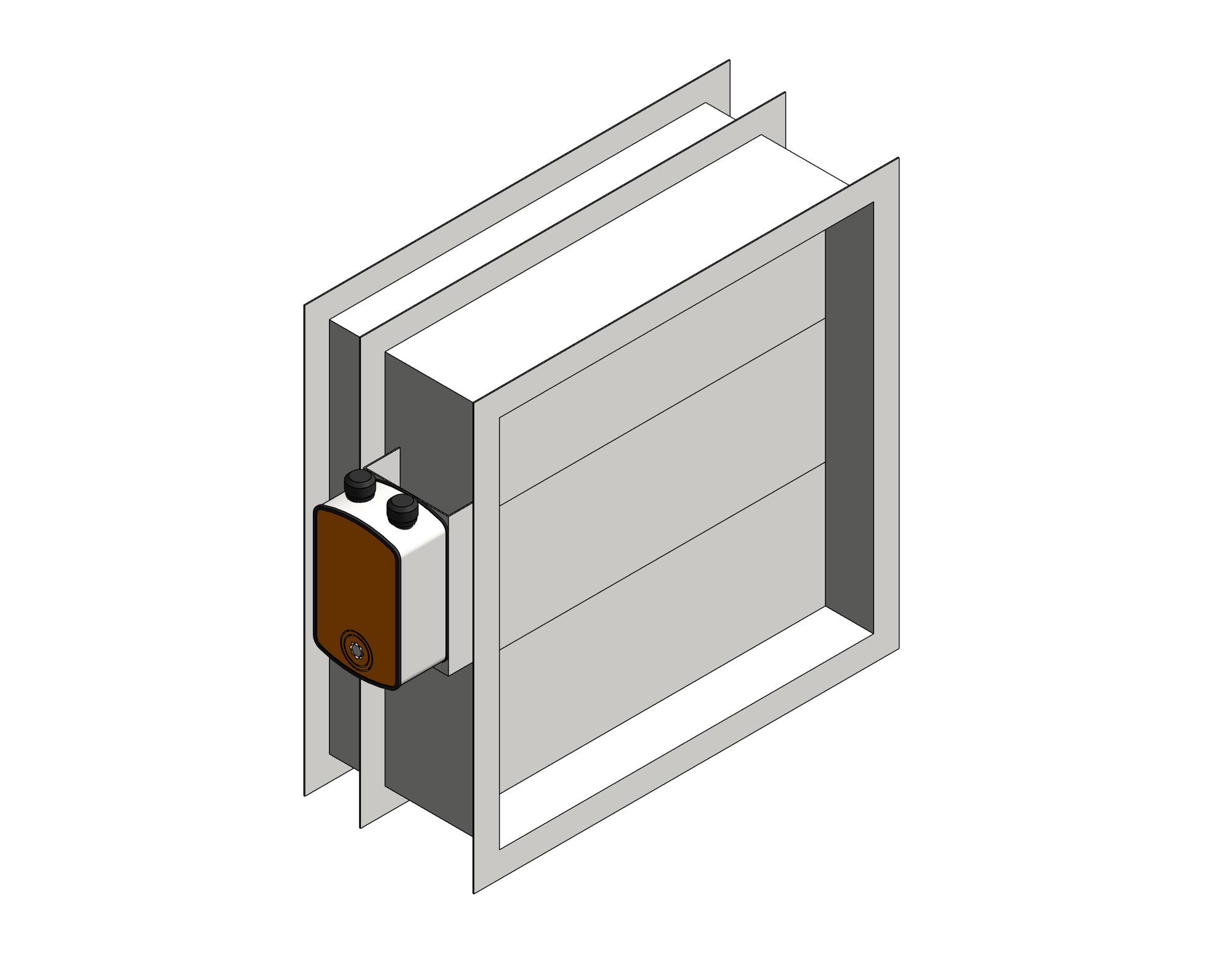

Клапан противопожарный лифтовый КДМ-2М/КДМ-3-ЛС, нормально закрытый, канального типа с приводом FS/FSN/ЭМ 24В/230В, расположенным снаружи

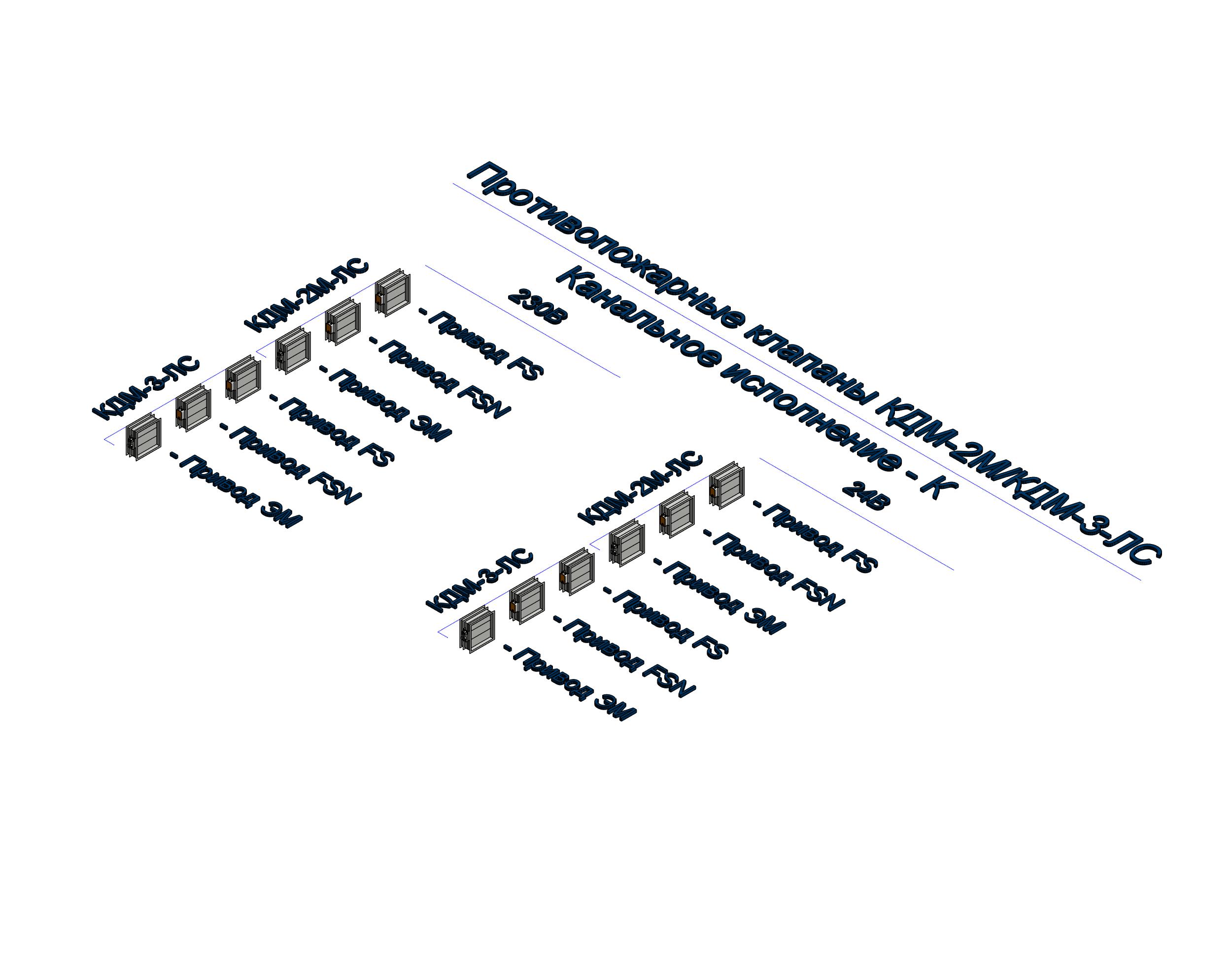

Модели разработаны в Autodesk Revit 2019. При разработке применялся ФОП 2021, с параметрами ADSK. В каталоге представлена ведомость оборудования по Форме 1 ГОСТ. Противопожарный клапан КДМ-2м-ЛС по своему функциональному назначению применяется в системах вытяжной противодымной вентиляции в качестве дымового клапана аналогично клапану КДМ-2м. Противопожарный клапан КДМ-3-ЛС в режиме противопожарного нормально закрытого клапана, предназначен для систем вытяжной и приточной противодымной вентиляции, а также для систем удаления дыма и газов после пожара в помещениях, защищаемых установками газового, аэрозольного или порошкового пожаротушения аналогично клапану КДМ-3. Конструкция нормально закрытых клапанов и способы управления заслонкой аналогичны дымовым клапанам, отличие заключается в области применения и режимах сертификационных испытаний этих клапанов. В режиме дымового клапана КДМ-3-ЛС предназначен для установки в системы вытяжной противодымной вентиляции аналогично КДМ-2м-ЛС. Клапан КДМ-2м-ЛС, КДМ-3-ЛС изготавливается из оцинкованной стали. Особенностью клапана КДМ-2м/КДМ-3-ЛС является отсутствие вылета заслонки за пределы клапана за счет использования заслонки с несколькими створками связанных между собой системой тяг. Это позволяет монтировать клапан КДМ-2м/КДМ-3-ЛС в лифтовых шахтах, не препятстуя движению кабины лифта. Клапан КДМ-2м/КДМ-3-ЛС выпускается как в стеновом, так и в канальном исполнении. Устанавливается в вертикальных и горизонтальных проемах противодымной вентиляции, в перекрытиях, подвесных потолках и на ответвлениях воздуховодов. Клапан КДМ-2м/КДМ-3-ЛС работоспособен в любой пространственной ориентации. Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности. Вид климатического исполнения и категория размещения У3 по ГОСТ 15150. Предельные значения рабочей температуры окружающего воздуха от –30°С до +40°С, при условии прямого воздействия атмосферных осадков. Клапан комплектуется следующими типами приводов: • электромеханический FS, FSN (UCP); • электромеханический BLF (BFL), BLE (Belimo); • электромагнитный (ЭМ).
