ELSEN Модульный коллектор TIN 1" размер отводов 3/4" ЕК
Обновлено в 2025 годуОписание

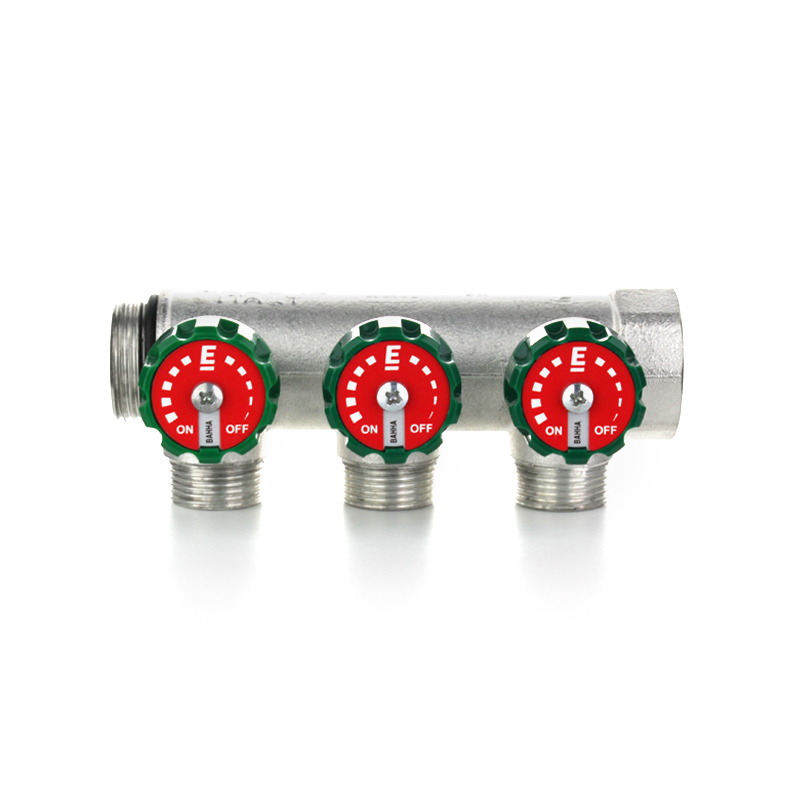

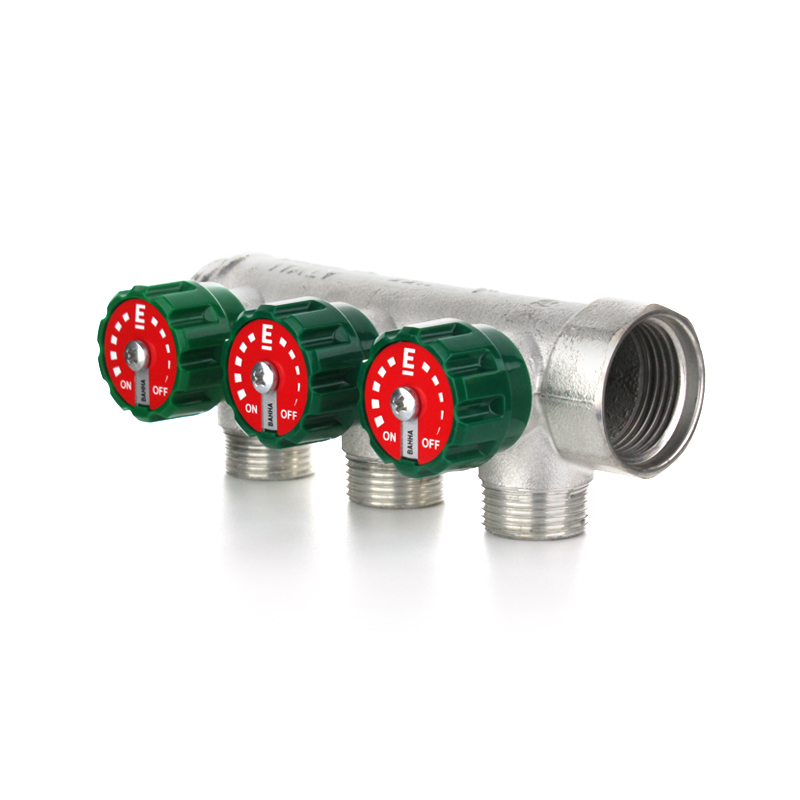

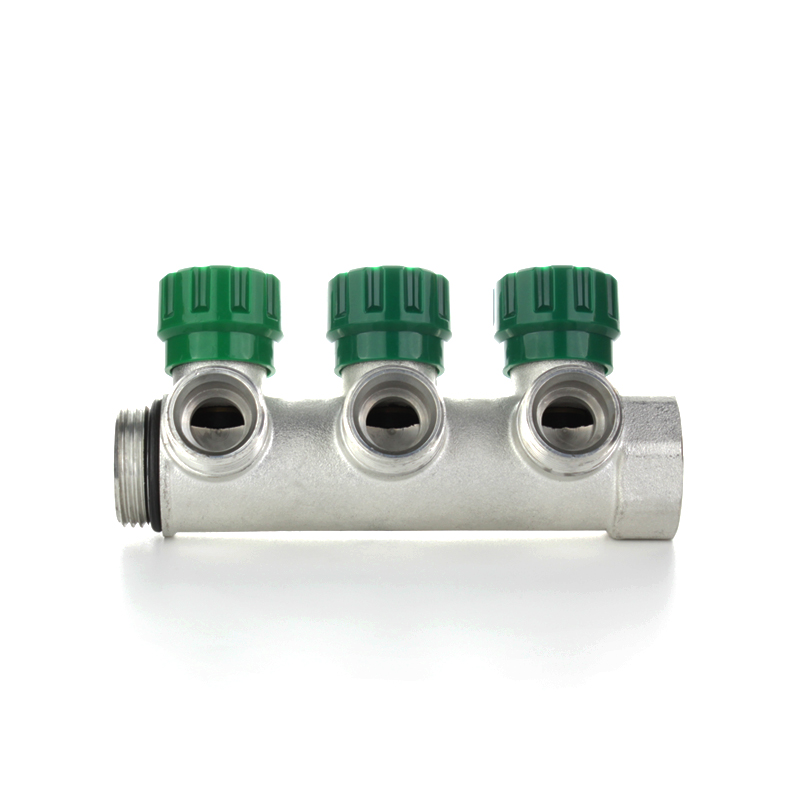

Модульный коллектор EMW — это сантехническая арматура, созданная для упрощения создания систем водоснабжения или многоконтурных систем водяного отопления. Модульный коллектор предназначен для подключения трубопроводов к приборам - потребителям. Конфигурации на 2,3 и 4 отвода, вентили расположены под углом 90° к отводам, внешнее покрытие коллектора TIN (пищевое олово).
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| rfa | EMW02_Коллектор модульный.rfa | 752 KB | Revit 2019 |
Типоразмеры (3)
| Наименование | Марка ADSK Марка | Масса ADSK Масса | Наименование ADSK Наименование | Количество отводов |
|---|---|---|---|---|
| 2 отвода | EMW02.02T | 0.621 | Коллектор модульный 1", с вентилями под 90°, 2 отвода, выход 3/4" EK, покрытие олово | 2 |
| 3 отвода | EMW02.03T | 0.931 | Коллектор модульный 1", с вентилями под 90°, 3 отвода, выход 3/4" EK, покрытие олово | 3 |
| 4 отвода | EMW02.04T | 1.105 | Коллектор модульный 1", с вентилями под 90°, 4 отвода, выход 3/4" EK, покрытие олово | 4 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем водоснабжения и водоотведения |
| Тип | Фитинги трубопроводов |
| Материалы | Латунь |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Единица измерения ADSK_Единица измерения | шт. |
| Завод-изготовитель ADSK_Завод-изготовитель | ELSEN |
| Диаметр подключения выхода | 20 мм |
| Диаметр подключения коллектора | 25 мм |
