ELSEN Модульный коллектор TIN 3/4" размер отводов 1/2" НР плоское уплотнение

Name: ELSEN Модульный коллектор TIN 3/4" размер отводов 1/2" НР плоское уплотнение
Brand: ELSEN

Обновлено в 2025 году

Описание

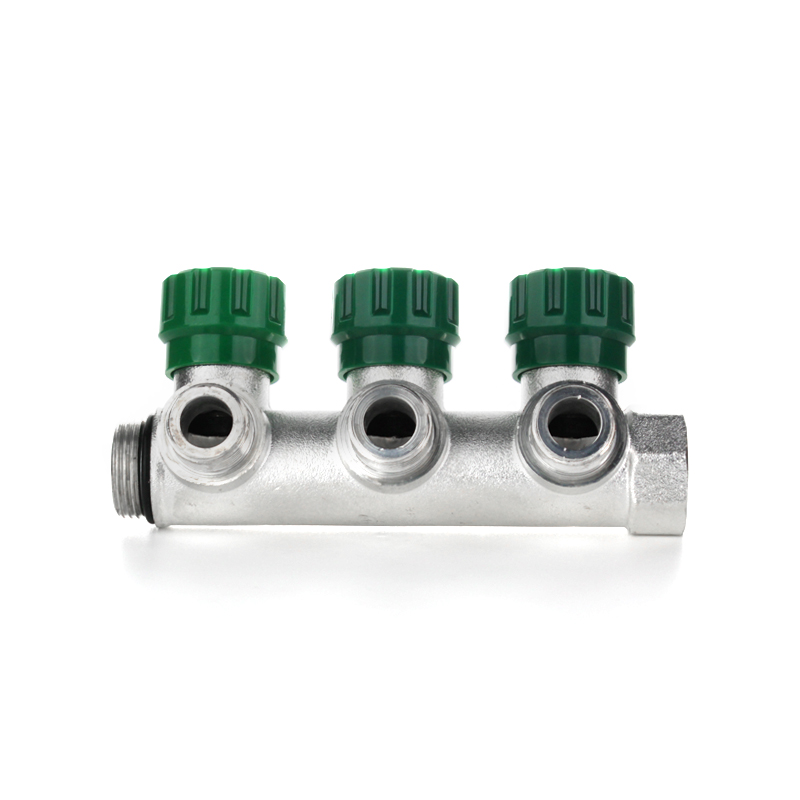

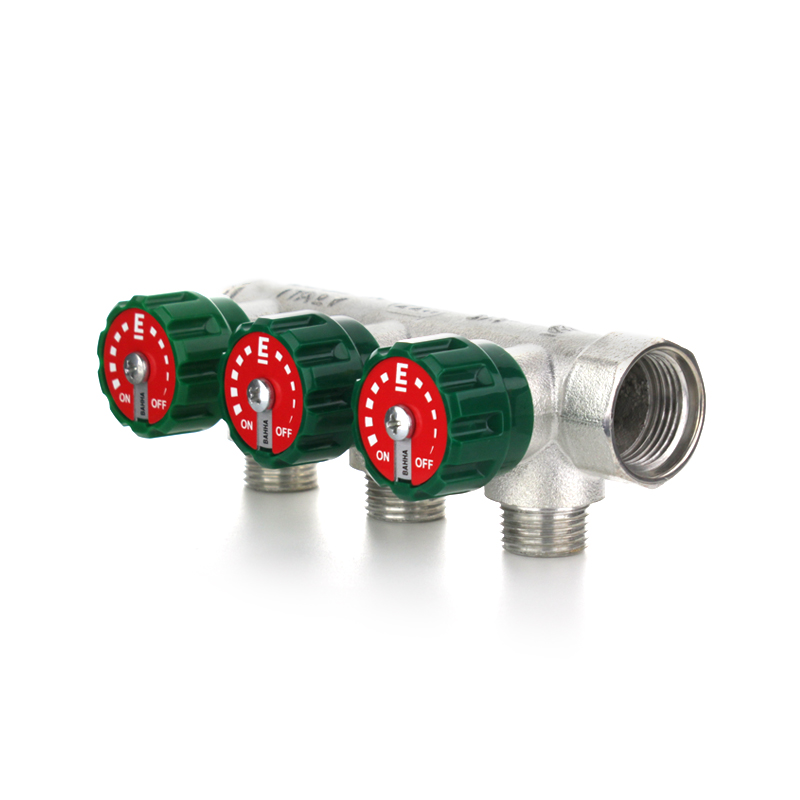

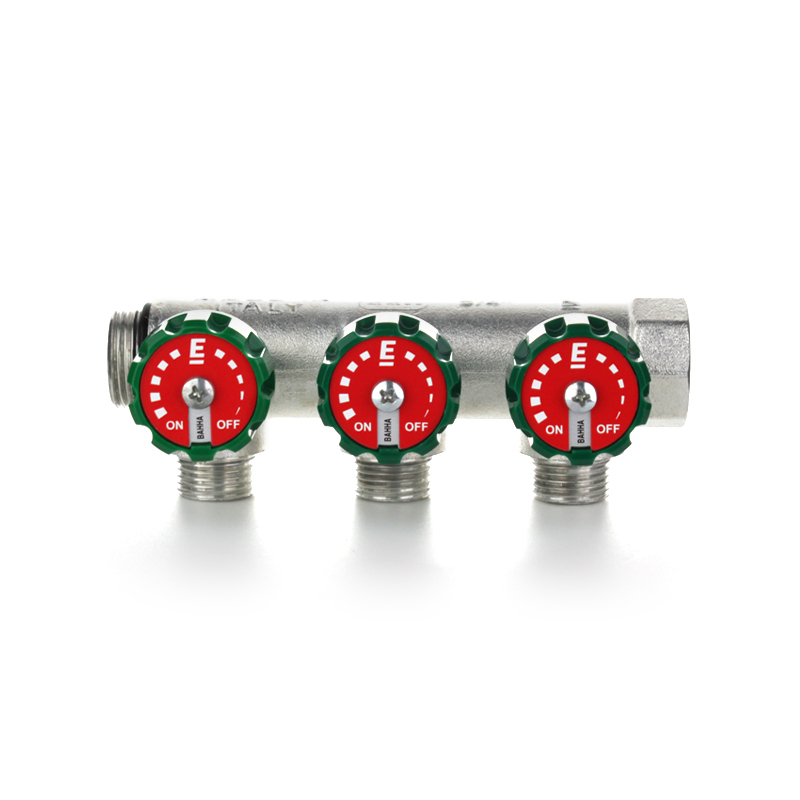

Модульный коллектор EMW — это сантехническая арматура, созданная для упрощения создания систем водоснабжения или многоконтурных систем водяного отопления. Модульный коллектор предназначен для подключения трубопроводов к приборам - потребителям. Конфигурации на 2,3 и 4 отвода, вентили расположены под углом 90° к отводам, внешнее покрытие коллектора TIN (пищевое олово).

Файлы для скачивания

Формат	Файл	Размер	Версия
rfa	EMW03_Коллектор модульный.rfa	708 KB	Revit 2019

Типоразмеры (3)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Количество отводов
2 отвода	EMW03.02T	0.49	Коллектор модульный 3/4", с вентилями под 90°, 2 отвода, выход 1/2" НР ПУ, покрытие олово	2
3 отвода	EMW03.03T	0.725	Коллектор модульный 3/4", с вентилями под 90°, 3 отвода, выход 1/2" НР ПУ, покрытие олово	3
4 отвода	EMW03.04T	0.97	Коллектор модульный 3/4", с вентилями под 90°, 4 отвода, выход 1/2" НР ПУ, покрытие олово	4

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Латунь
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ELSEN
Диаметр подключения выхода	15 мм
Диаметр подключения коллектора	20 мм
