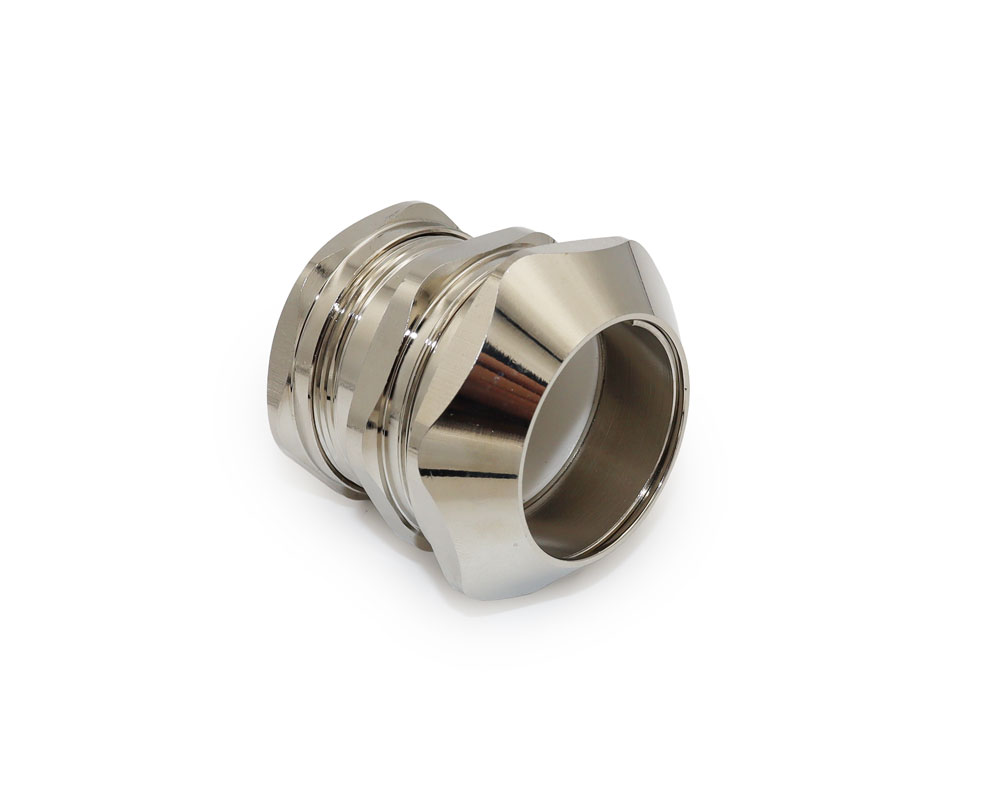

МТР (МР15...40) — МУФТЫ СОЕДИНИТЕЛЬНЫЕ (МЕТАЛЛОРУКАВ-ТРУБА)
Обновлено 3 месяца назадОписание
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| rfa | ZETA_40 Муфты МТР-ЛС-Т.rfa | 672 KB | Revit 2021 |
Типоразмеры (6)
| Наименование | Марка ADSK Марка | Масса ADSK Масса | Масса Текст ADSK Масса Текст | Наименование ADSK Наименование | Код изделия ADSK_Код изделия | Внутренний диаметр металлорукова | Диапазон наружного диамтера трубы | Материал корпуса | Условный проход металлорукава |
|---|---|---|---|---|---|---|---|---|---|
| Муфта соединительная МТР-ЛС-Т40-МР40 IP67 ГОФРОМАТИК металлорукав-труба | МТР-ЛС-Т40-МР38 | 0.355 | 0,355 | Муфта соединительная МТР-ЛС-Т40-МР38 IP67 ГОФРОМАТИК металлорукав-труба | zeta45579 | 36,6 | 47,9-51,5 | Zeta_Латунь | 38 |
| Муфта соединительная МТР-ЛС-Т40-МР38 IP67 ГОФРОМАТИК металлорукав-труба | МТР-ЛС-Т40-МР38 | 0.355 | 0,355 | Муфта соединительная МТР-ЛС-Т40-МР38 IP67 ГОФРОМАТИК металлорукав-труба | zeta45575 | 36,6 | 47,9-51,5 | Zeta_Сталь | 38 |
| Муфта соединительная МТР-ЛС-Т32-МР32 IP67 ГОФРОМАТИК металлорукав-труба | МТР-ЛС-Т25-МР25 | 0.217 | 0,217 | Муфта соединительная МТР-ЛС-Т25-МР25 IP67 ГОФРОМАТИК металлорукав-труба | zeta45567 | 24 | 31,4-34,2 | Zeta_Сталь | 25 |
| Муфта соединительная МТР-ЛС-Т25-МР25 IP67 ГОФРОМАТИК металлорукав-труба | МТР-ЛС-Т25-МР25 | 0.217 | 0,217 | Муфта соединительная МТР-ЛС-Т25-МР25 IP67 ГОФРОМАТИК металлорукав-труба | zeta45563 | 24 | 31,4-34,2 | Zeta_Сталь | 25 |
| Муфта соединительная МТР-ЛС-Т20-МР22 IP67 ГОФРОМАТИК металлорукав-труба | МТР-ЛС-Т20-МР20 | 0.153 | 0,153 | Муфта соединительная МТР-ЛС-Т20-МР20 IP67 ГОФРОМАТИК металлорукав-труба | zeta45559 | 19,1 | 24,5-28 | Zeta_Сталь | 20 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем электроснабжения |
| Тип | Кабельные муфты |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Единица измерения ADSK_Единица измерения | шт |
| Завод-изготовитель ADSK_Завод-изготовитель | АО «ЗЭТА» |
| Материал наименование ADSK_Материал наименование | Никелированная латунь |
| Степень защиты_IP ADSK_Степень защиты_IP | IP67 |
