МВН (М12...50 И G1...3) — МУФТА ВВОДНАЯ НЕРЖАВЕЮЩАЯ СТАЛЬ ДЛЯ СОЕДИНЕНИЯ (МЕТАЛЛОРУКАВ-ЩИТ)

Name: МВН (М12...50 И G1...3) — МУФТА ВВОДНАЯ НЕРЖАВЕЮЩАЯ СТАЛЬ ДЛЯ СОЕДИНЕНИЯ (МЕТАЛЛОРУКАВ-ЩИТ)
Brand: ZETA ЗЭТА РУС

Обновлено 3 месяца назад

Описание

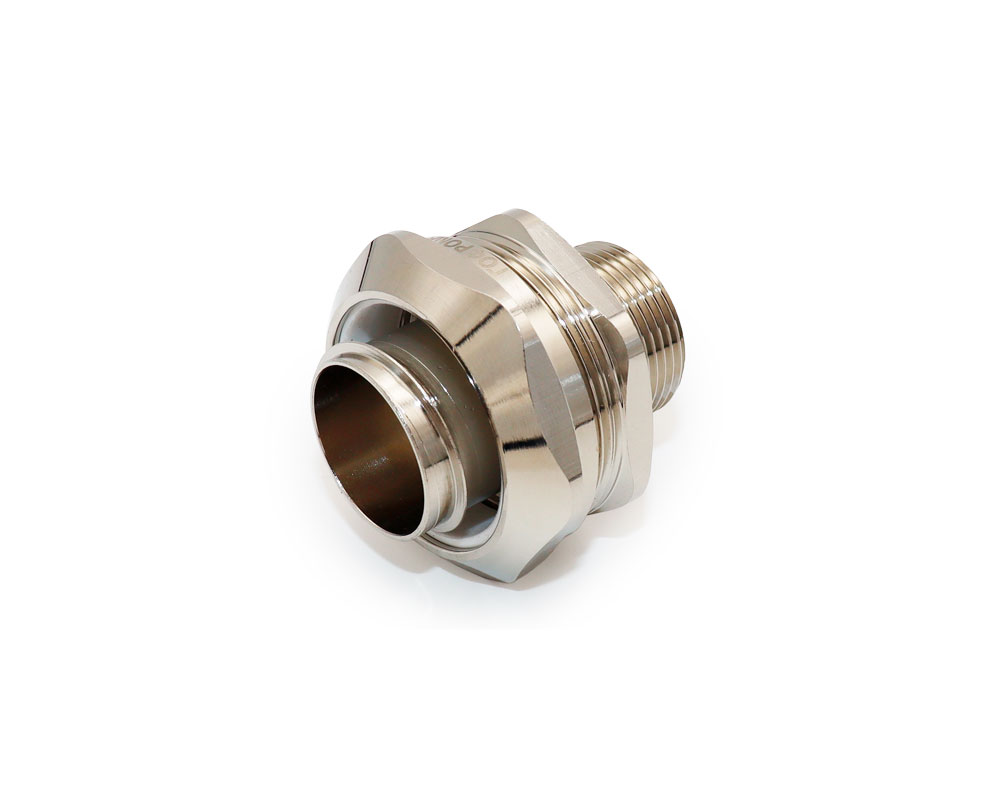

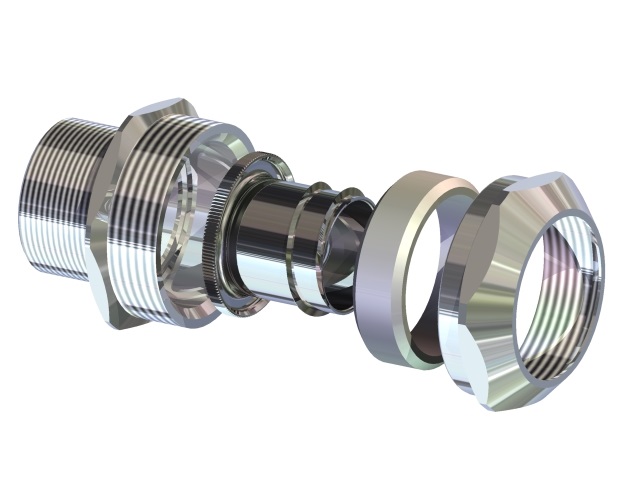

Муфты вводные с наружной присоединительной резьбой МВН изготавливаемые из нержавеющей стали, предназначены для ввода кабеля проложенного в металлорукаве при подключении к оболочке электрооборудования. Муфты обладают повышенной степенью защиты - IP 67. Муфты МВН производятся с двумя типами наружной присоединительной резьбы: метрическая «М» и цилиндрическая трубная «G» по ГОСТ. Устойчивы к воздействию фенолам, спиртам, фреонам, антифризам, растворам солей, перекиси водорода, озона. Возможна эксплуатация в солёной морской и пресной воде.

Файлы для скачивания

Формат	Файл	Размер	Версия
rfa	ZETA_48 Муфты МВН-НС-М-МР.rfa	876 KB	Revit 2021

Типоразмеры (42)

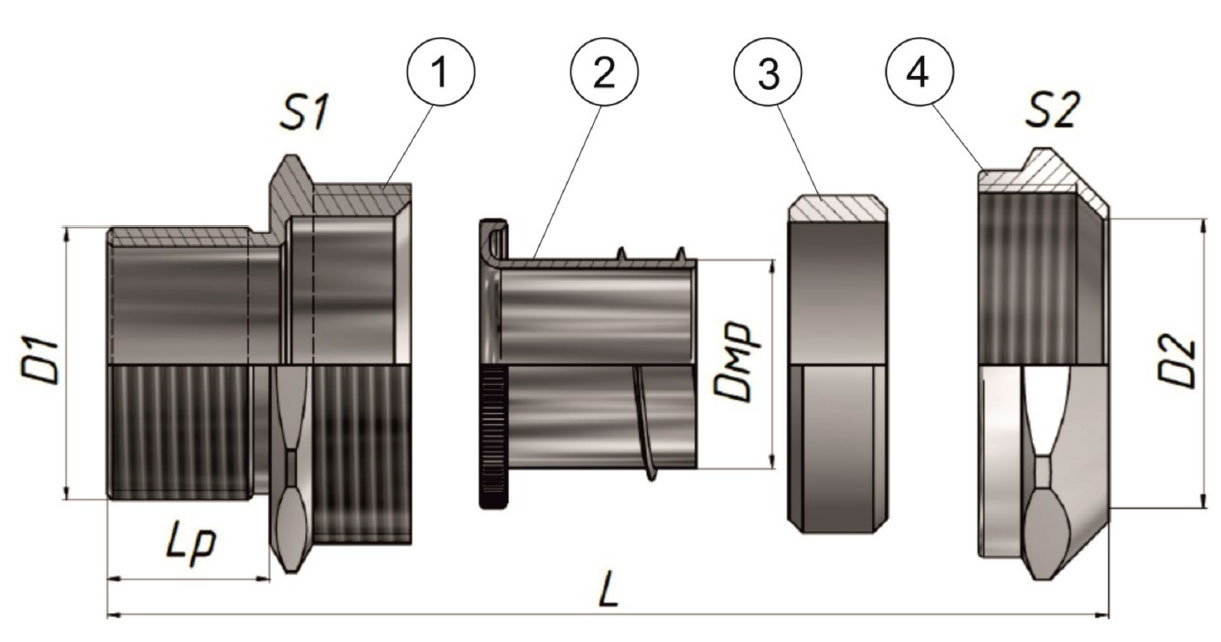

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Внутренний диаметр металлорукова	Диапазон наружного диамтера трубы	Описание	Тип и размер резьбы D, мм
МВН-НС-G3/8-МР15 IP67 ГОФРОМАТИК	МВН-НС-М16-МР15	0.048	0,048	МВН-НС-М16-МР15 IP67 ГОФРОМАТИК	zeta45099	14.7	21	Муфты вводные с наружной присоединительной резьбой МВН-НС-М16-МР15 изготавливаемые из нержавеющей стали, предназначены для ввода кабеля проложенного в металлорукаве при подключении к оболочке электрооборудования. Муфты обладают повышенной степенью защиты - IP67 и изготавливаются с уплотнителем: Силикон. Муфты МВН-НС-М16-МР15 производятся с резьбой М16х1,5 по ГОСТ. Муфты МВН-НС, благодаря свойствам материала металлических частей и уплотнителя, обладает хорошей устойчивостью к воздействию некоторых минеральных масел, животных и растительных масел и жиров, солевых растворов металлов в большом диапазоне температур, большинства органических и неорганических кислот и спиртов при низких концентрациях в области низких температур.	PG632
МВН-НС-G3/8-МР12 IP67 ГОФРОМАТИК	МВН-НС-М12-МР12	0.041	0,041	МВН-НС-М12-МР12 IP67 ГОФРОМАТИК	zeta45095	11.2	18	Муфты вводные с наружной присоединительной резьбой МВН-НС-М12-МР12 изготавливаемые из нержавеющей стали, предназначены для ввода кабеля проложенного в металлорукаве при подключении к оболочке электрооборудования. Муфты обладают повышенной степенью защиты - IP67 и изготавливаются с уплотнителем: Силикон: Силикон. Муфты МВН-НС-М12-МР12 производятся с резьбой М12х1,5 по ГОСТ. Муфты МВН-НС, благодаря свойствам материала металлических частей и уплотнителя, обладает хорошей устойчивостью к воздействию некоторых минеральных масел, животных и растительных масел и жиров, солевых растворов металлов в большом диапазоне температур, большинства органических и неорганических кислот и спиртов при низких концентрациях в области низких температур.	PG63
МВН-НС-G3/8-МР10 IP67 ГОФРОМАТИК	МВН-НС-М12-МР10	0.036	0,036	МВН-НС-М12-МР10 IP67 ГОФРОМАТИК	zeta45091	9.6	16	Муфты вводные с наружной присоединительной резьбой МВН-НС-М12-МР10 изготавливаемые из нержавеющей стали, предназначены для ввода кабеля проложенного в металлорукаве при подключении к оболочке электрооборудования. Муфты обладают повышенной степенью защиты - IP67 и изготавливаются с уплотнителем: Силикон: Силикон. Муфты МВН-НС-М12-МР10 производятся с резьбой М12х1,5 по ГОСТ. Муфты МВН-НС, благодаря свойствам материала металлических частей и уплотнителя, обладает хорошей устойчивостью к воздействию некоторых минеральных масел, животных и растительных масел и жиров, солевых растворов металлов в большом диапазоне температур, большинства органических и неорганических кислот и спиртов при низких концентрациях в области низких температур.	PG63
МВН-НС-G3/4-МР25 IP67 ГОФРОМАТИК	МВН-НС-М25-МР25	0.095	0,095	МВН-НС-М25-МР25 IP67 ГОФРОМАТИК	zeta45127	24	33.5	Муфты вводные с наружной присоединительной резьбой МВН-НС-М25-МР25 изготавливаемые из нержавеющей стали, предназначены для ввода кабеля проложенного в металлорукаве при подключении к оболочке электрооборудования. Муфты обладают повышенной степенью защиты - IP67 и изготавливаются с уплотнителем: Силикон. Муфты МВН-НС-М25-МР25 производятся с резьбой М25х1,5 по ГОСТ. Муфты МВН-НС, благодаря свойствам материала металлических частей и уплотнителя, обладает хорошей устойчивостью к воздействию некоторых минеральных масел, животных и растительных масел и жиров, солевых растворов металлов в большом диапазоне температур, большинства органических и неорганических кислот и спиртов при низких концентрациях в области низких температур.	PG63
МВН-НС-G3/4-МР22 IP67 ГОФРОМАТИК	МВН-НС-М20-МР22	0.068	0,068	МВН-НС-М20-МР22 IP67 ГОФРОМАТИК	zeta45123	20.7	27.2	Муфты вводные с наружной присоединительной резьбой МВН-НС-М20-МР22 изготавливаемые из нержавеющей стали, предназначены для ввода кабеля проложенного в металлорукаве при подключении к оболочке электрооборудования. Муфты обладают повышенной степенью защиты - IP67 и изготавливаются с уплотнителем: Силикон. Муфты МВН-НС-М20-МР22 производятся с резьбой М20х1,5 по ГОСТ. Муфты МВН-НС, благодаря свойствам материала металлических частей и уплотнителя, обладает хорошей устойчивостью к воздействию некоторых минеральных масел, животных и растительных масел и жиров, солевых растворов металлов в большом диапазоне температур, большинства органических и неорганических кислот и спиртов при низких концентрациях в области низких температур.	PG63

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Кабельные муфты
Материалы	Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт
Завод-изготовитель ADSK_Завод-изготовитель	АО «ЗЭТА»
Материал наименование ADSK_Материал наименование	Никелированная латунь
Степень защиты_IP ADSK_Степень защиты_IP	IP67
