Наружная стена на деревянном каркасе 75мм, применена в обшивке стены - цементно-стружечная плита в один слой - ТАМАК ЦСП, 10 мм

Name: Наружная стена на деревянном каркасе 75мм, применена в обшивке стены - цементно-стружечная плита в один слой - ТАМАК ЦСП, 10 мм
Brand: ТАМАК

Обновлено в 2020 году

Описание

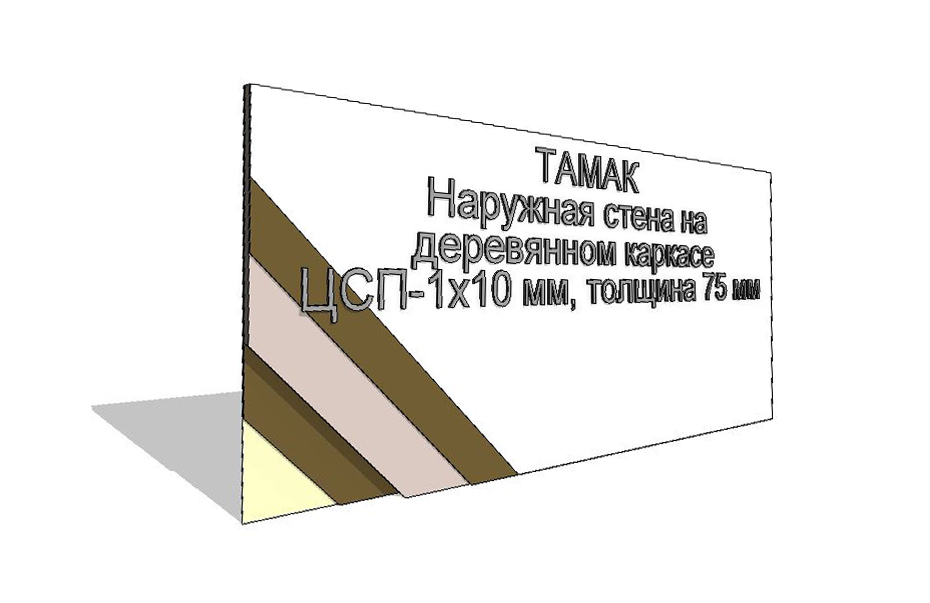

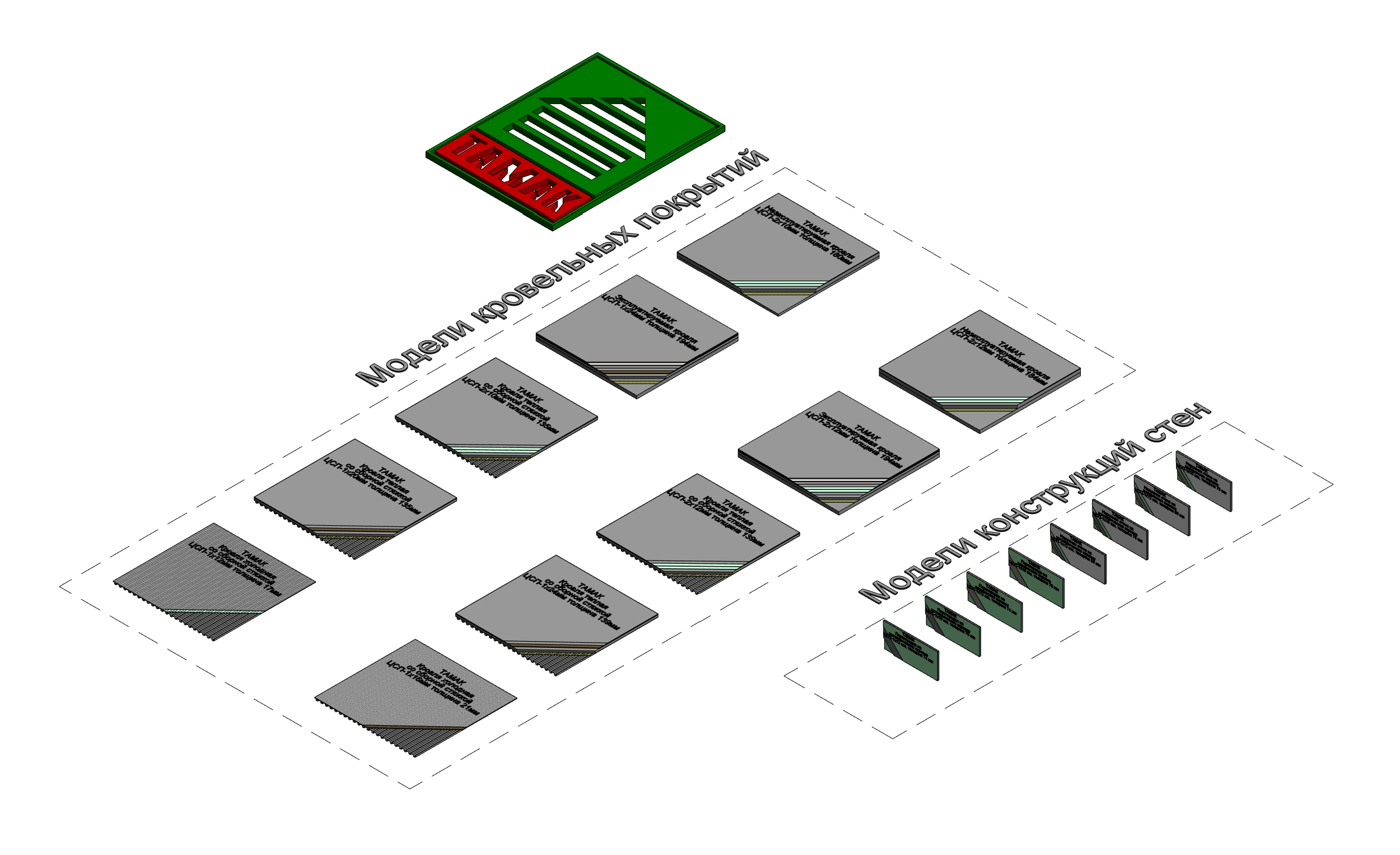

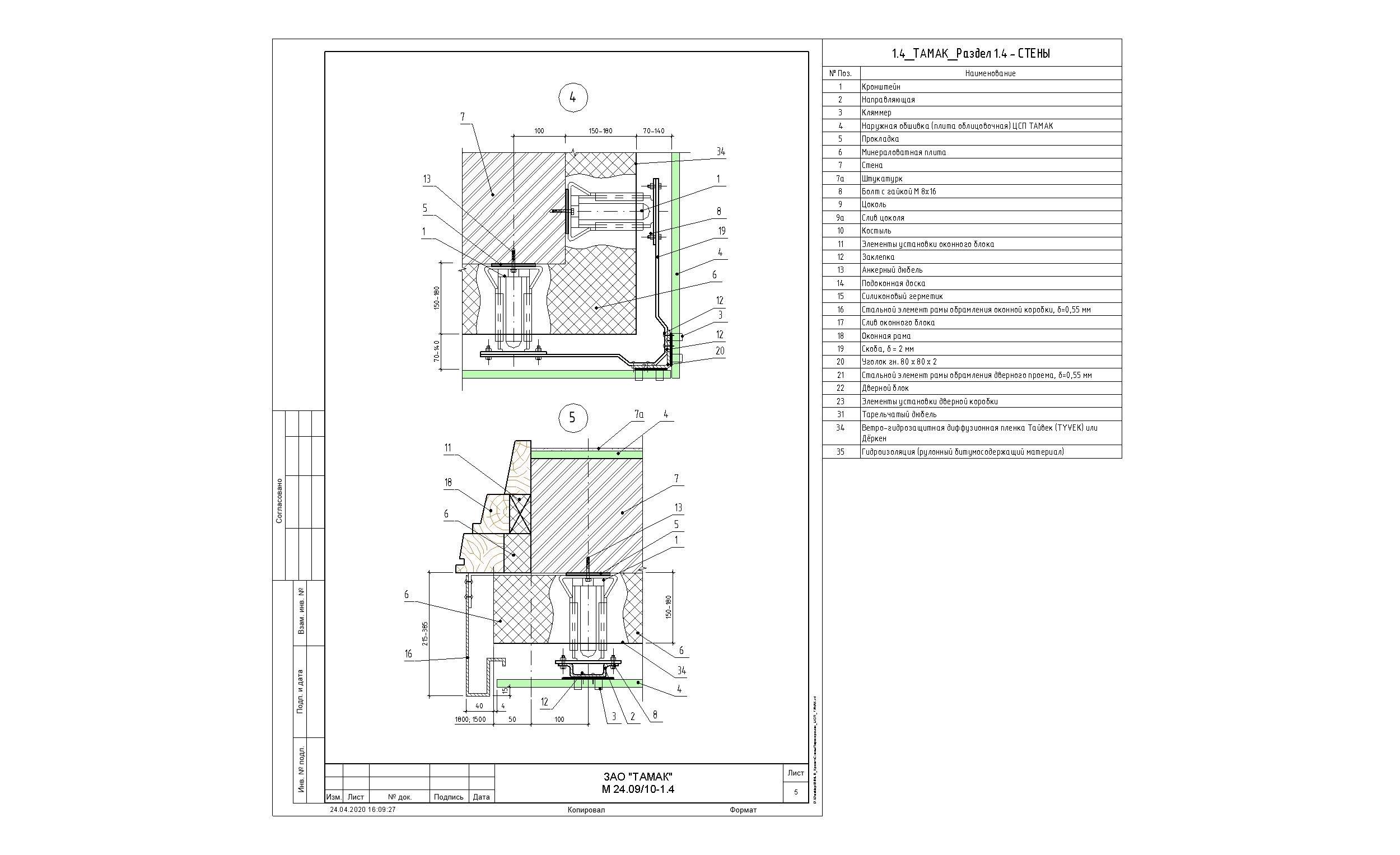

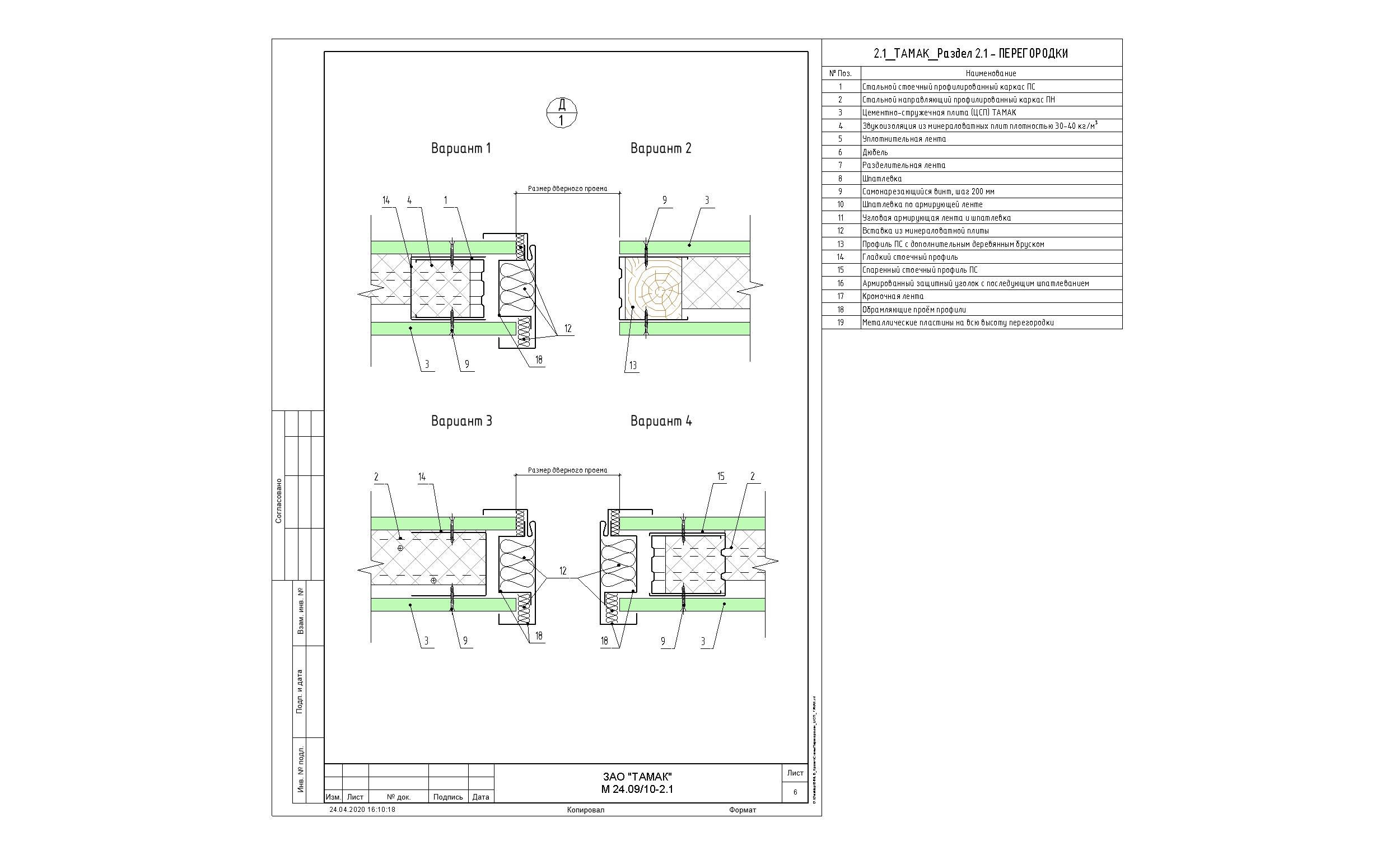

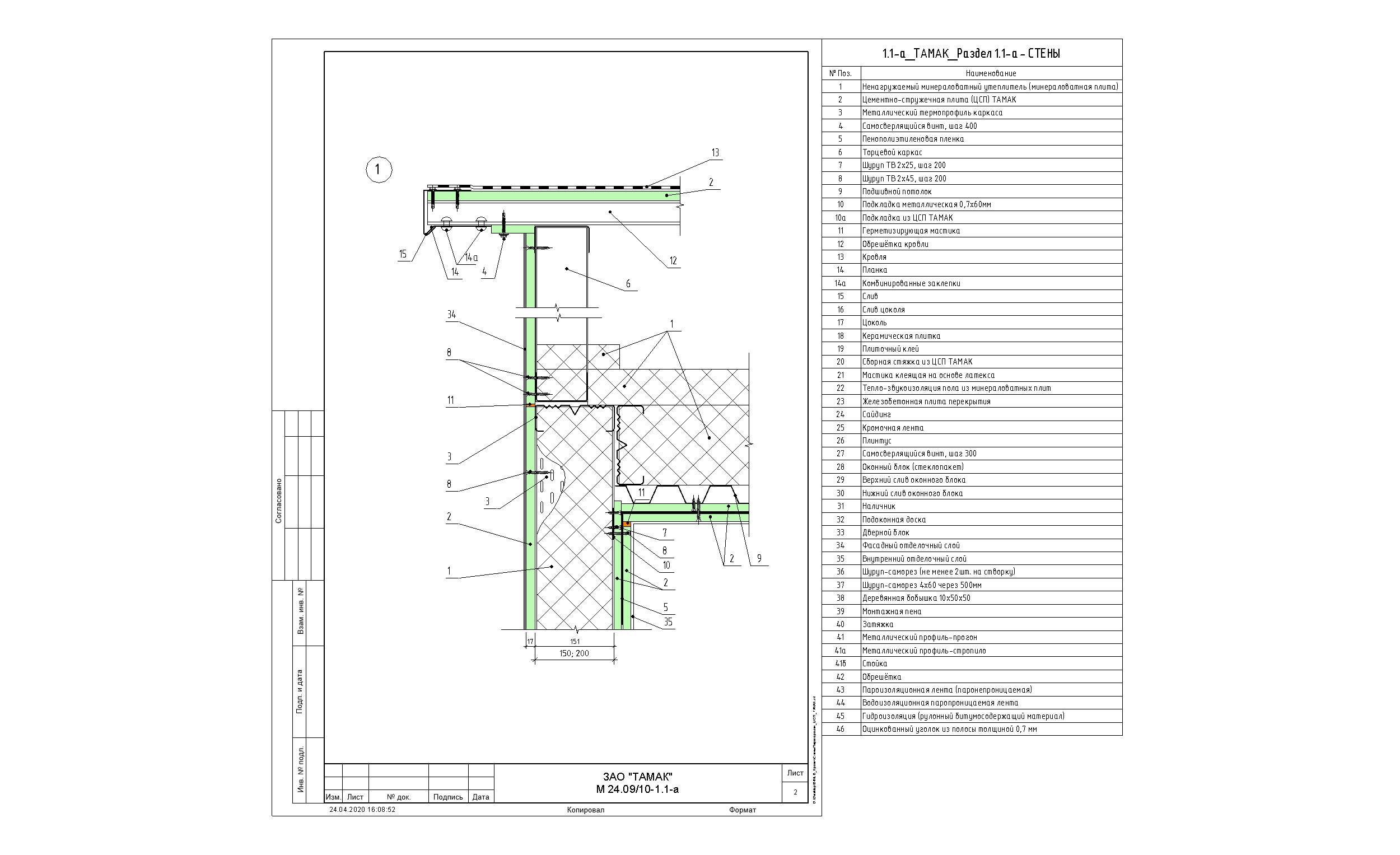

Версия Revit 2017. Представленное системное семейство стены разработано для возможности подсчета площади возводимых стен и применяемых в их составе материалов, в частности - цементно-стружечных плит производителя АО «ТАМАК». В файле отображен приблизительный визуальный образ многослойной стены в 3D модели, также представлены характерные узлы и сечения для данных конструкций на Чертежных видах, согласно Журналу Технических Решений М 24.09/10, которые могут быть скопированы в проекты пользователей через функцию «Вставить из файла». Для ЦСП АО «ТАМАК» в свойствах материала заполнены точные Свойства и Характеристики материала от производителя, через создание необходимых Общих параметров проекта. Заведены Ведомость материалов стен по ГОСТ и Спецификация стен.

Файлы для скачивания

Формат	Файл	Размер	Версия
ifc	narugnaya-stena_derevyanniy-karkas_csp10-75.ifc	123 KB	IFC2X3
rvt	bimlib_krovlyastenyperegorodki_csp_tamak.rvt	22.6 MB	Revit 2017

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Стены
Материалы	Прочее, Каменная вата
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	1250 mm
Ширина	10 mm
Длина	2700 mm
Вес	45600 g
Параметры в файлах моделей
Material	Внутренняя отделка
Material	Минеральная вата на деревянном каркасе
Material	ТАМАК_ЦСП_10мм
Material	Фасадная окраска или тонкослойная штукатурка
Reference	125 мм Arial
