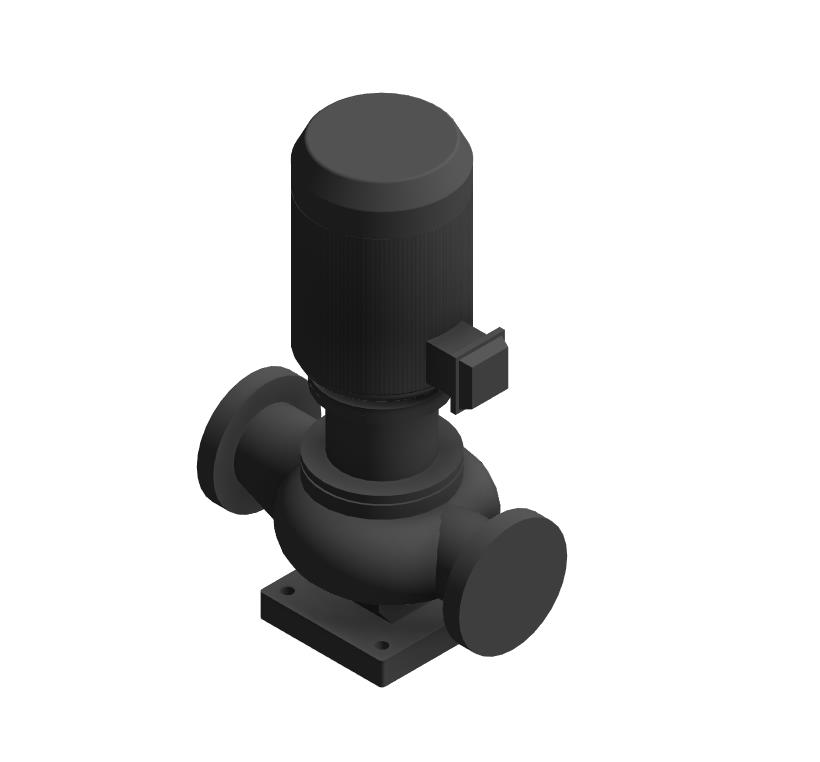

Вертикальный насос TESK типа IN-LINE, DN50

Версия Revit 2019. Семейство выполнено в двух уровнях детализации с УГО.

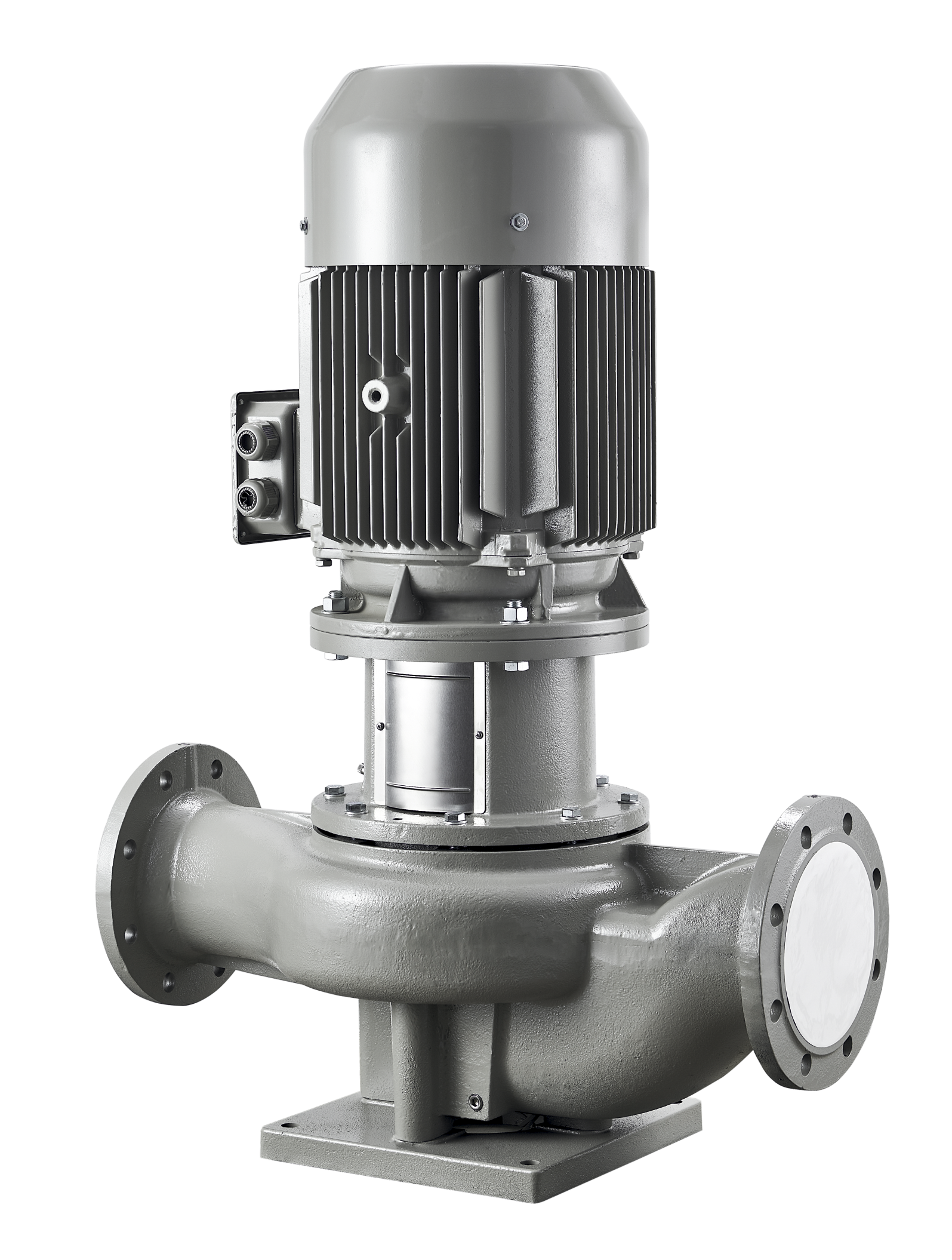

Одноступенчатый вертикальный центробежный насос серии ТК 50 TESK обеспечивает транспортировку жидкости при помощи центробежной силы, создаваемой при вращении рабочего колеса насоса. Исполнение серии с «сухим ротором» обеспечивает устойчивую работу, т.к. значительные зазоры в насосной части позволяют перекачивать жидкости с повышенным содержанием взвешенных примесей, по сравнению с циркуляционными насосами с «мокрым ротором». Серия TK может работать при высоких температурах и давлениях. Насосы, главным образом, применяются для отопления, градирни, систем кондиционирования воздуха и в качестве насоса подкачки в системе водоснабжения. Соосное расположение присоединительных патрубков обеспечивает прямое подключение насоса непосредственно в горизонтальный трубопровод с одинаковым внутренним и наружным диаметром. Ин-лайн подключение насоса делает конструкцию более компактной и позволяет демонтировать его без разборки системы. Особенности конструкции Насос имеет моноблочную конструкцию. Гидравлическая ступень насоса состоит из вала насоса, рабочего колеса, корпуса насоса и торцевого механического уплотнения. Главный вал насоса посредством муфты жестко соединяется с валом стандартного электродвигателя. Переходный фланец насоса выполняет роль соединительного элемента между двигателем и корпусом улиткой насоса. Для герметизации соединения фланца и насосной части используется уплотнительное кольцо круглого сечения. Размер соединительных фланцев фланца соответствует требованиям вGB/T 17241.6 или IS07005-2/DIN2501, класс давления – PN16. Условия эксплуатации. • Перекачивание маловязких чистых, негорючих, невозгораемых или невзрывоопасных жидкостей, не содержащих твердые частицы или волокна. • Максимальная температура окружающей среды: +40 °C • Максимальная высота над уровнем моря: 1000 м. • Направление вращения: по часовой стрелке ( при осмотре со стороны крышки вентилятора мотора. • Температура жидкости °C: от -15°C до +120°C. Мотор • Полностью закрытый стандартный 2-х или 4-хполюсный двигатель с воздушным охлаждением. • Класс защиты: IP55. • Класс изоляции: F. • Напряжение: - 3x220-240/380-415 В. - 1x220-240В (доступен диапазон 0,37–2,2 кВт). Максимальное рабочее давление. • Нормальный тип: PN12 бар. • Тип высокого давления: PN16 бар. Технические характеристики и параметры Модельный ряд: TK Подгруппа модельного ряда: TK 50 Вид насоса: Поверхностный Макс. рабочее давление, бар: 12 Качество воды: Чистая вода, хладагенты и промышленные жидкости Электропитание, В: 3х220/380 Защита электродвигателя: обеспечивается потребителем Рабочее колесо: Закрытое Тип ротора: Сухой Присоединение: Фланцевое Размер присоединения: DN50 Материал корпуса: Чугун Материал рабочего колеса: Чугун
