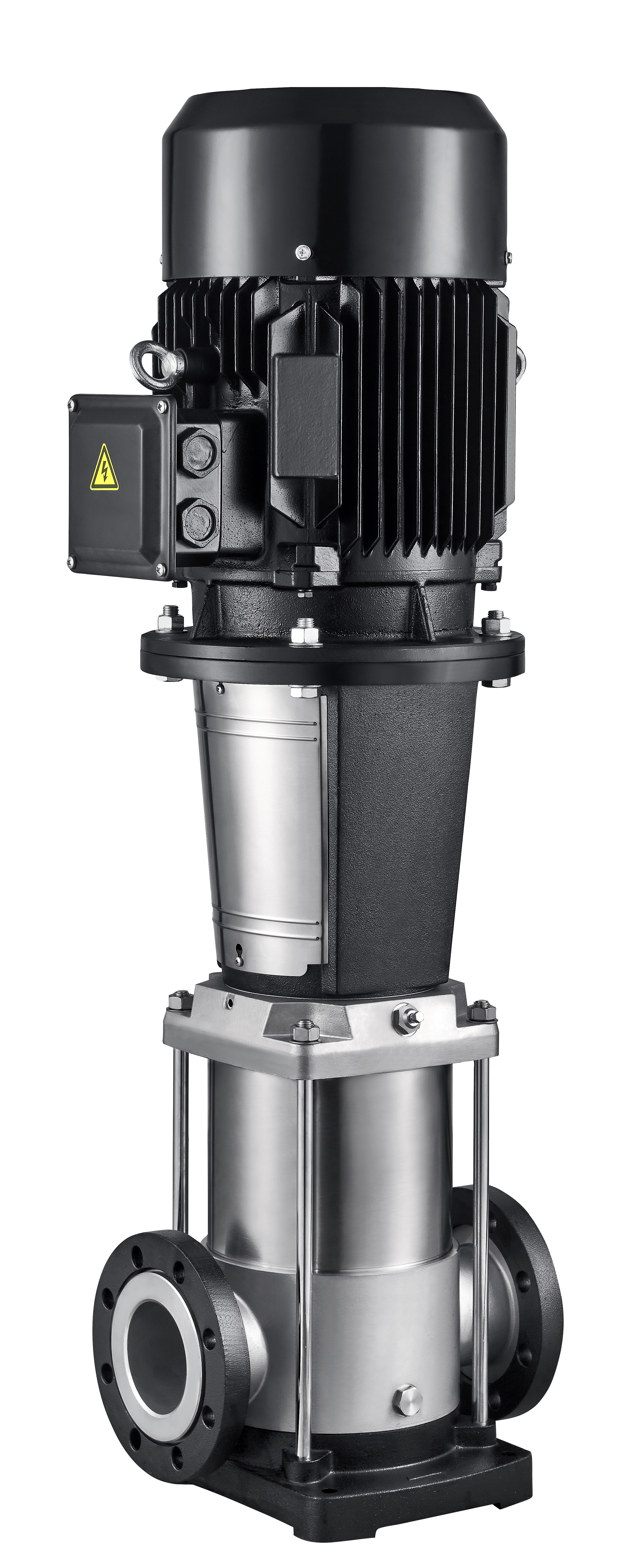

Вертикальный многоступенчатый центробежный насос SVMT-15 (овальный фланец)

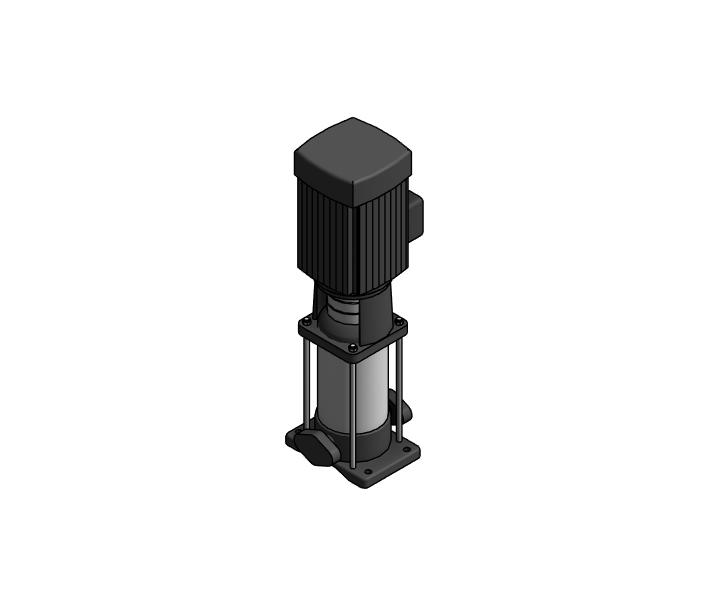

Версия Revit 2019. Семейство выполнено в двух уровнях детализации с УГО.
