Вертикальный многоступенчатый центробежный насос SVM(T)-20

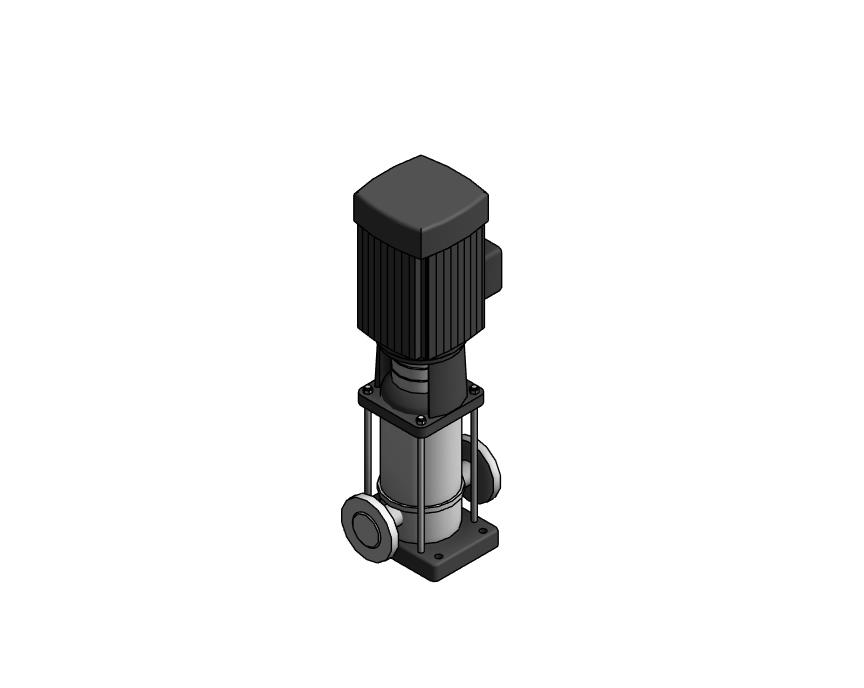

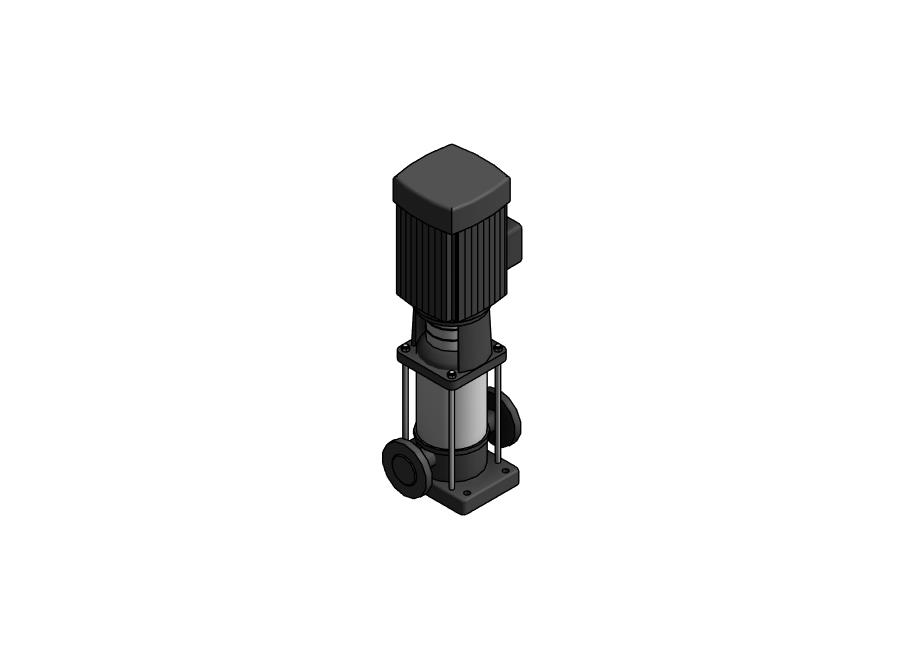

Версия Revit 2019. Семейство выполнено в двух уровнях детализации с УГО.

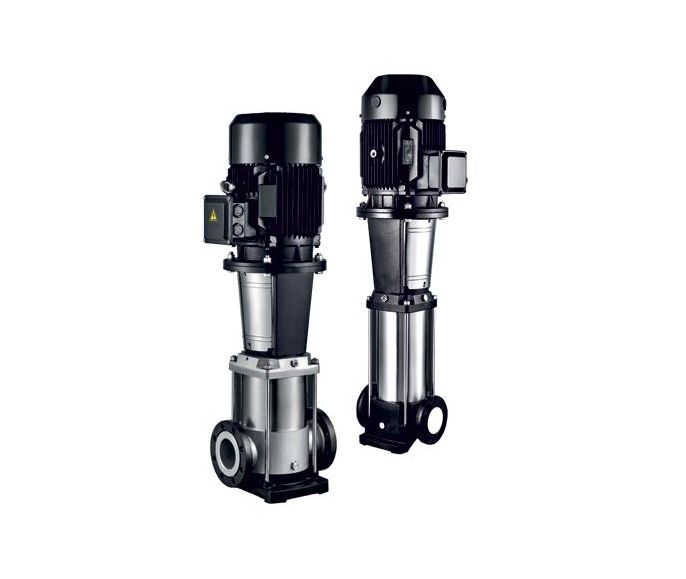

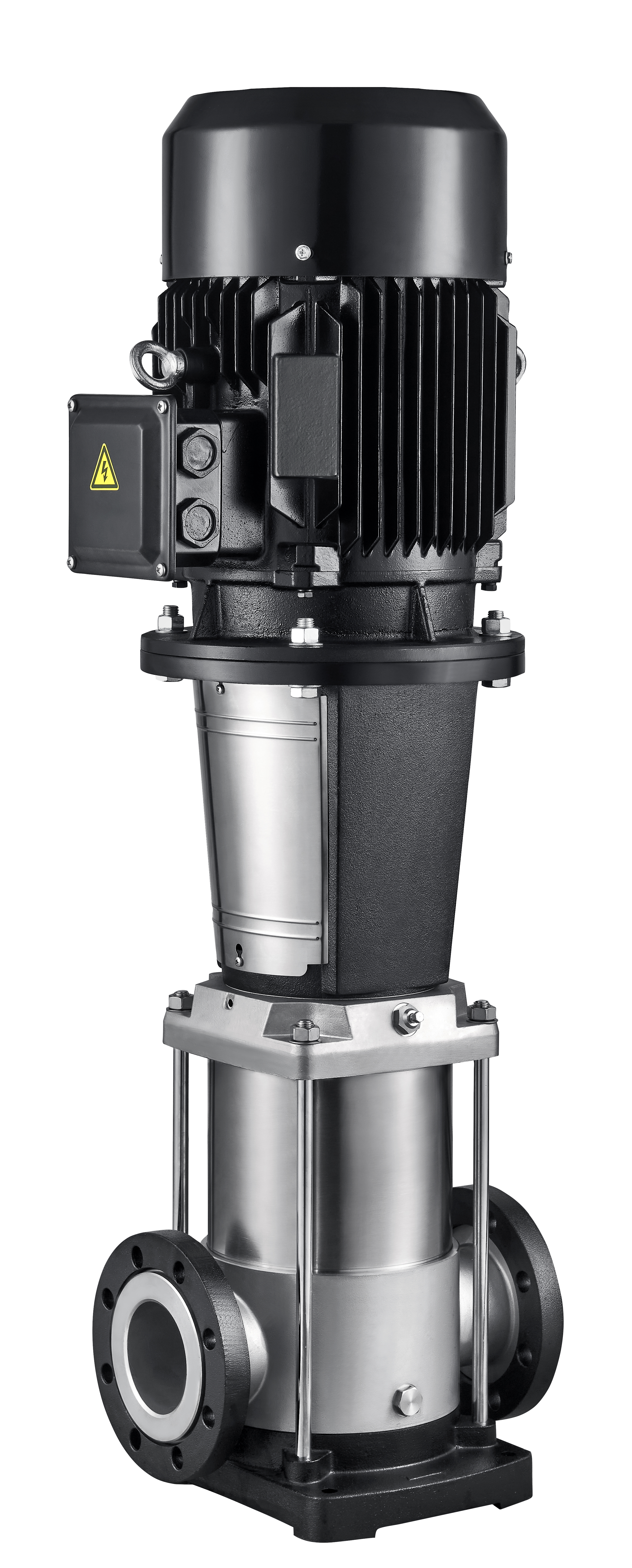

SBI 20 (SVM), SB 20 (SVMT) производства TESK— высокоэффективный и энергосберегающий вертикальный многоступенчатый центробежный насос. Конструкция насоса включает в себя насосную часть с главным валом, рабочими колесами, диффузорами во внешней гильзе, корпус и головную часть насоса, соединенные стяжками, механическое уплотнение, а также стандартный электродвигатель. Серия SBI (SVM), SB (SVMT) может использоваться отдельно как подпитывающий насос или как дополнительное бустерное оборудование в системе повышения давления в строительстве и промышленности. Их трубная обвязка обеспечивает установку насоса непосредственно в разрез горизонтальной системы трубопроводов с одинаковым внутренним и внешним диаметром («ин-лайн» соединение). Такой дизайн делает саму конструкцию и трубную разводку насоса более компактными. Вертикальные многоступенчатые центробежные насосы серии SBI (SVM), SB (SVMT) могут быть установлены вертикально или горизонтально на трубопроводе в зависимости от места установки. В случае горизонтальной установки к насосу необходимо добавить фиксирующий модуль для обеспечения стабильности насоса во время работы. Условия эксплуатации насоса • Перекачивание маловязких чистых, негорючих, невозгораемых или невзрывоопасных жидкостей, не содержащих твердых частиц или волокон. • Максимальная температура окружающей среды: +40 °C. • Максимальная высота над уровнем моря: 1000 м. Температура жидкости °C • Насос для нормальных температур: -15 °С до +70 °С • Насос для высоких температур: -15 °С до +120 °С Область применения. Водоснабжение: • Фильтрация воды. • Повышение давления. • Системы кондиционирования. • Промышленная вентиляция. Повышение давления в промышленности: • Прачечные. • Система промывки под высоким давлением. • Оборудование для мойки автомобилей. Перемещение жидкостей в промышленности: • Охлаждающая система кондиционирования воздуха. • Подпитка котлов. • Системы сбора конденсата. • Подача смазочно-охлаждающих жидкостей. Водоподготовка • Система ультрафильтрации. • Система обратного осмоса. • Система дистилляции. • Сепаратор. Орошение • Орошение по площадям. • Дождевальное орошение. • Капельное орошение. • Орошение теплиц. Двигатель. • Полностью закрытый с воздушным охлаждением двухполюсный стандартный двигатель. • Класс защиты: IP55. • Класс изоляции: F. • Стандартное напряжение: - 3х220-240/380-415 В 50 Гц. - 1х220-240 (доступны версии в диапазоне 0,37 – 2,2 кВт). Технические характеристики и параметры Модельный ряд: SB Подгруппа модельного ряда: SB 20 Вид насоса: Поверхностный Тип насоса: Повысительный Номинальный расход м3/ч: 20 Макс. рабочее давление, бар: 23 Качество воды: Чистая вода Электропитание, В: 3х220/380 Защита электродвигателя: обеспечивается потребителем Присоединение: Фланцы круглые Размер присоединения: DN50 Монтажная длина, мм: 300 Рабочее колесо: Закрытое Материал корпуса: Чугун Материал рабочего колеса: Нержавеющая сталь Уплотнение вала: TC/CARBON/VITON
