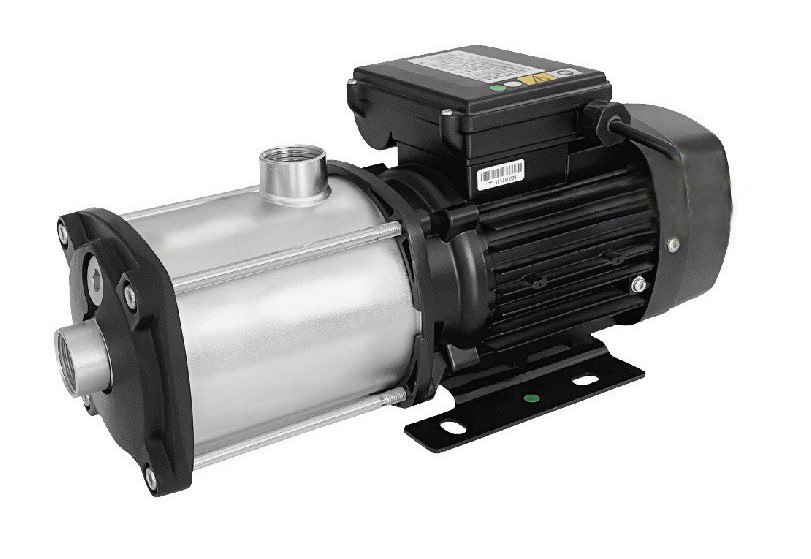

Горизонтальный многоступенчатый центробежный насос (с рабочими колесами повышенной производительности) Wellmix CMI 12B, PN 10

Name: Горизонтальный многоступенчатый центробежный насос (с рабочими колесами повышенной производительности) Wellmix CMI 12B, PN 10
Brand: Промресурс

Обновлено 8 месяцев назад

Описание

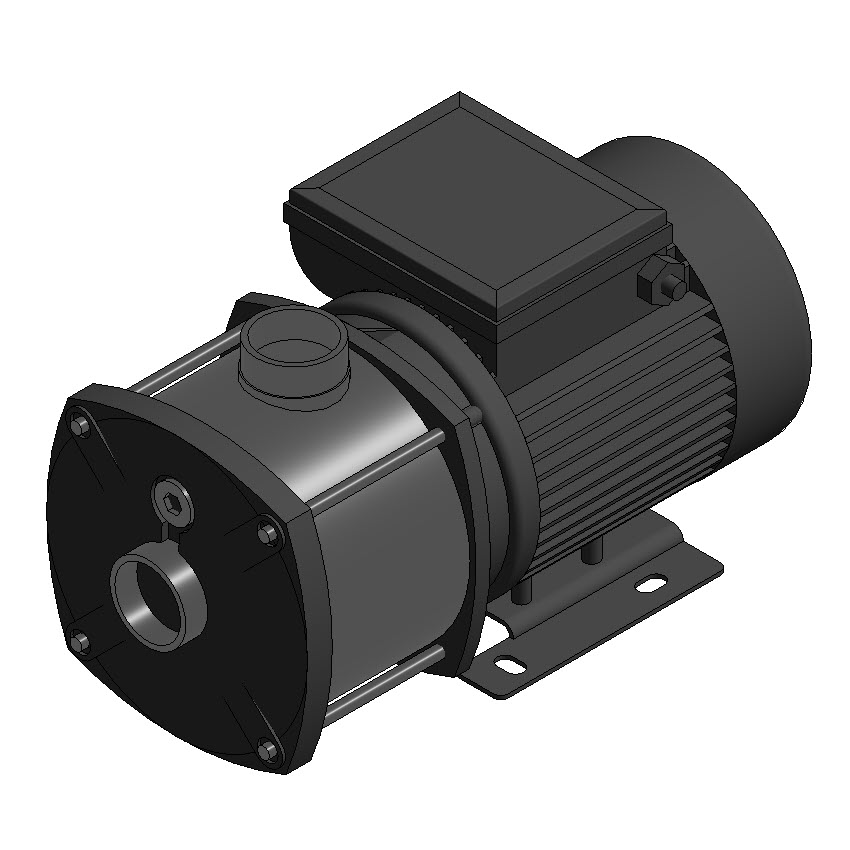

Насосы выполнены в категории «Оборудование» в двух уровнях детализации. На высокой — объёмная модель с проработанной геометрией, на средней и низкой — условное графическое обозначение. Версия файлов Autodesk Revit 2019. Насосы серии TD – одноступенчатые центробежные насосы с патрубками одинакового диаметра, расположенными в одну в линию («in-line»). Насосы данной серии имеют штампованное рабочее колесо из чугуна марки НТ200. Доступны во фланцевом исполнении. Насосы оснащены асинхронным электродвигателем с воздушным охлаждением. Конструкция насоса позволяет снять головную часть насоса (двигатель, фонарь и рабочее колесо) для технического или сервисного обслуживания без полного демонтажа насоса с трубопровода.

Файлы для скачивания

Формат	Файл	Размер	Версия
pdf	Wellmix_Инструкция_по_работе_с_моделями_v6.pdf	1.5 MB	—
rvt	Wellmix_Библиотека моделей_r2019_v6 .rvt	119.6 MB	Revit 2019
zip	DWG_CMI 12B.zip	2.2 MB	—
zip	STP_CMI 12B.zip	1.1 MB	—
txt	Wellmix_Насос горизонтальный многоступенчатый_CMI 12B.txt	11 KB	—
rfa	Wellmix_Насос горизонтальный многоступенчатый_CMI 12B.rfa	1.1 MB	Revit 2019

Типоразмеры (9)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Напряжение ADSK Напряжение	Ток ADSK Ток	Код изделия ADSK_Код изделия	Количество фаз ADSK_Количество фаз	Количество фаз числовое ADSK_Количество фаз числовое	Наименование краткое ADSK_Наименование краткое	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Wellmix_Максимальный напор	Wellmix_Номинальный напор
CMI 12-10B-BQCE	CMI 12-10B-BQCE	11	11	Горизонтальный многоступенчатый центробежный насос Wellmix CMI 12-10B-BQCE, всасывающий патрубок G 1 1/2'' внутренняя, напорный патрубок G 1 1/2'' внутренняя, PN10, Hmax=13 м, 220 В	220 В	5 А	28019897	1	1	Wellmix CMI 12-10B-BQCE	0.75 кВт	0.75 кВ·А	13	10
CMI 12-10BT-BQCE	CMI 12-10BT-BQCE	11	11	Горизонтальный многоступенчатый центробежный насос Wellmix CMI 12-10BT-BQCE, всасывающий патрубок G 1 1/2'' внутренняя, напорный патрубок G 1 1/2'' внутренняя, PN10, Hmax=13 м, 380 В	380 В	2 А	28019896	3	3	Wellmix CMI 12-10BT-BQCE	0.75 кВт	0.75 кВ·А	13	10
CMI 12-20B-BQCE	CMI 12-20B-BQCE	12	12	Горизонтальный многоступенчатый центробежный насос Wellmix CMI 12-20B-BQCE, всасывающий патрубок G 1 1/2'' внутренняя, напорный патрубок G 1 1/2'' внутренняя, PN10, Hmax=25 м, 220 В	220 В	7 А	28019895	1	1	Wellmix CMI 12-20B-BQCE	1.10 кВт	1.10 кВ·А	25	20
CMI 12-20BT-BQCE	CMI 12-20BT-BQCE	12	12	Горизонтальный многоступенчатый центробежный насос Wellmix CMI 12-20BT-BQCE, всасывающий патрубок G 1 1/2'' внутренняя, напорный патрубок G 1 1/2'' внутренняя, PN10, Hmax=25 м, 380 В	380 В	3 А	28019894	3	3	Wellmix CMI 12-20BT-BQCE	1.10 кВт	1.10 кВ·А	25	20
CMI 12-30B-BQCE	CMI 12-30B-BQCE	22	22	Горизонтальный многоступенчатый центробежный насос Wellmix CMI 12-30B-BQCE, всасывающий патрубок G 1 1/2'' внутренняя, напорный патрубок G 1 1/2'' внутренняя, PN10, Hmax=38 м, 220 В	220 В	13 А	28019893	1	1	Wellmix CMI 12-30B-BQCE	1.85 кВт	1.85 кВ·А	38	30

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Насосное оборудование
Материалы	Чугун, Нержавеющая сталь, Пластик
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	WELLMIX PUMP INDUSTRIAL
Классификация нагрузок ADSK_Классификация нагрузок	Прочее
Коэффициент мощности ADSK_Коэффициент мощности	1
