Акустическая сэндвич-панель для фасадной системы Trimoterm

Name: Акустическая сэндвич-панель для фасадной системы Trimoterm
Brand: Trimo

Обновлено в 2017 году

Описание

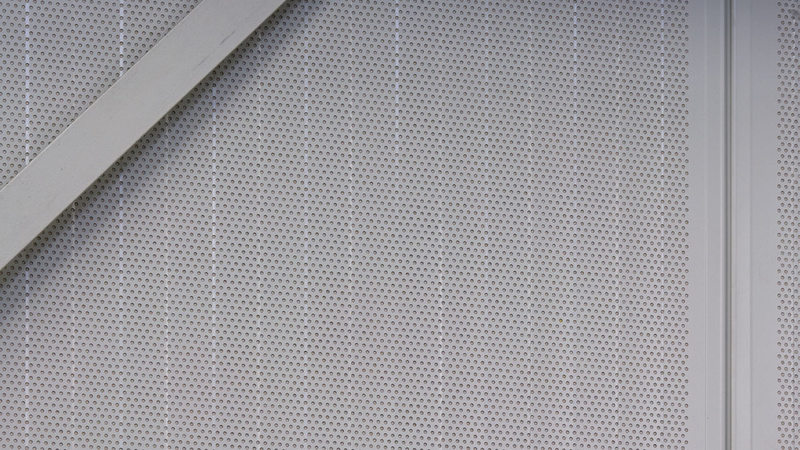

Акустические панели Trimoterm служат исключительной защитой от шума, а также способствуют благосостоянию всех находящихся внутри людей. В дополнение к стандартным особенностям панели Trimoterm FTV, у акустических панелей также есть превосходные звукоабсорбирующие характеристики. Односторонняя перфорированная структура позволяет достичь уровня звукового поглощения DLα = 8 дБ и звуковой изоляции 34 дБ для панели.

Файлы для скачивания

Формат	Файл	Размер	Версия
lcf	trimotermlcflcf.lcf	2.1 MB	—
rfa	ftv---vr--ac---acusticrfa.rfa	636 KB	Revit 2014

Типоразмеры (30)

Наименование	Air permeability (C [m3/Pa*s]; n)	Airborne sound insulation Rw (C:Ctr)	Constraints	Core Density (kg/m3)	Fire Resistance	Internal Facing	Thermal influence of the longitudinal join ΔU (W/mK)	Thermal transmittance U [W/m2K]	Use	Weight (kg/m2)
Power S 240	n = 3.0, C = 0.0000000011	32(-1;-2)	Width=600 or 1200mm; Lenght - 14000mm	114	EI240	Steel sheet, stainless steel, thickness 0.5, 0.55, 0.6, 0.7	0.001	0.17	EXTERNAL WALLS, INTERNAL WALLS, ROOFS, CEILINGS	37.7
Power S 200	n = 3.0, C = 0.0000000011	32(-1;-2)	Width=600 or 1200mm; Lenght - 14000mm	114	EI240	Steel sheet, stainless steel, thickness 0.5, 0.55, 0.6, 0.7	0.001	0.21	EXTERNAL WALLS, INTERNAL WALLS, ROOFS, CEILINGS	33.1
Power S 172	n = 3.0, C = 0.0000000011	32(-1;-2)	Width=600 or 1200mm; Lenght - 14000mm	114	EI180	Steel sheet, stainless steel, thickness 0.5, 0.55, 0.6, 0.7	0.002	0.24	EXTERNAL WALLS, INTERNAL WALLS, ROOFS, CEILINGS	30
Power S 133	n = 3.0, C = 0.0000000011	32(-1;-3)	Width=600 or 1200mm; Lenght - 14000mm	114	EI120	Steel sheet, stainless steel, thickness 0.5, 0.55, 0.6, 0.7	0.003	0.31	EXTERNAL WALLS, INTERNAL WALLS, ROOFS, CEILINGS	25.5
Power S 120	n = 3.0, C = 0.0000000011	32(-1;-3)	Width=600 or 1200mm; Lenght - 14000mm	114	EI120	Steel sheet, stainless steel, thickness 0.5, 0.55, 0.6, 0.7	0.003	0.34	EXTERNAL WALLS, INTERNAL WALLS, ROOFS, CEILINGS	24

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Фасады
Материалы	Алюминий, Стекловата
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	1000 mm
Ширина	150 mm
Длина	2000 mm
Вес	28300 g
Общие характеристики
Analytic Construction	<None>
Certificate	CE, FM 4881, LPCB
Coating	Standard coating polyester, also PVDF, PUR, PVC, FoodSafe available
Color - Back	RAL 9006
Color - Front	RAL 9006
