Cэндвич-панель для фасадной системы Trimoterm

Name: Cэндвич-панель для фасадной системы Trimoterm
Brand: Trimo

Обновлено в 2017 году

Описание

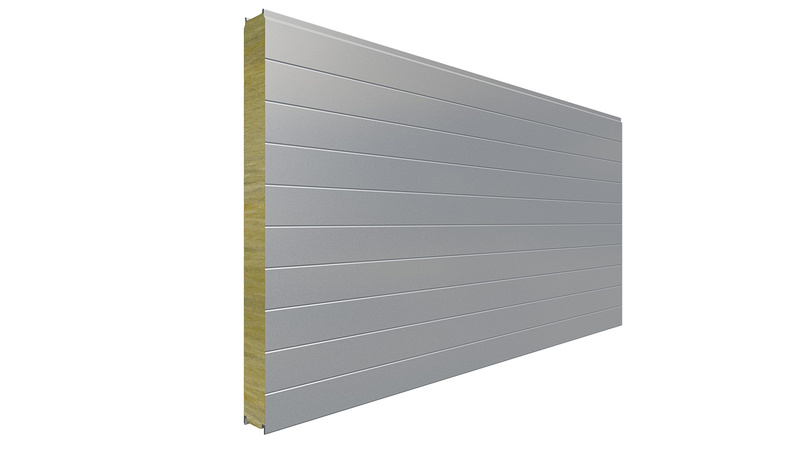

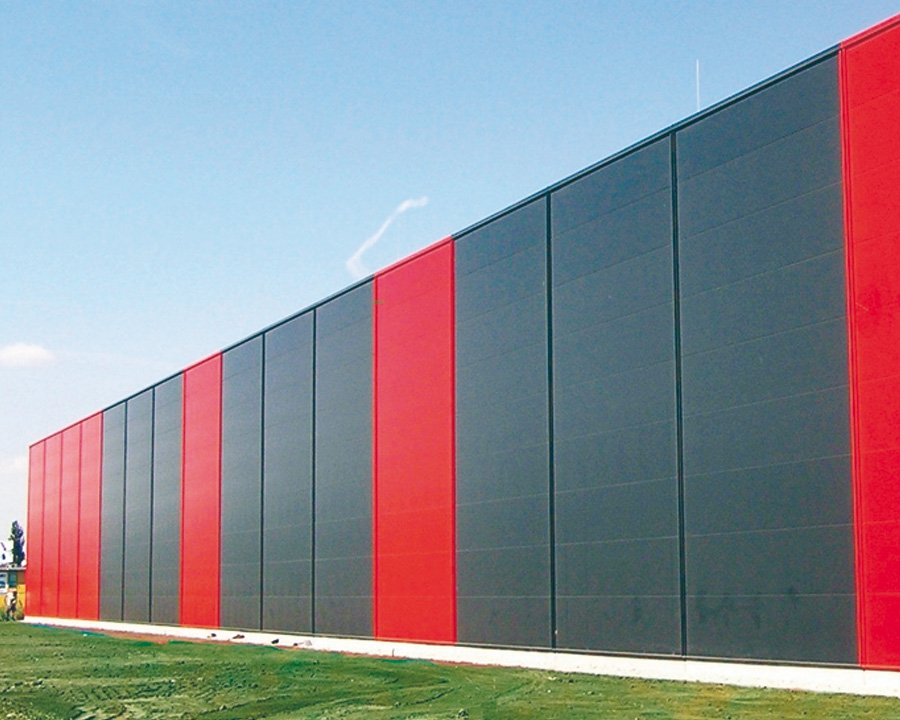

Огнестойкие cтеновые сэндвич-панели Trimoterm FTV являются одним из самых популярных материалов для возведения быстровозводимых зданий. Огнестойкие стеновые сэндвич-панели Trimoterm FTV состоят из двух профилированных, оцинкованных и окрашенных стальных листов толщиной 0,5, 0,6 и 0,7 мм, конструктивного слоя утеплителя из негорючей ламелированной минеральной ваты класса А1 (НГ), вата плотностью не менее 110 кг/м3. Все три слоя плотно склеены в панель толщиной 50-240 мм. В процессе производства на наружную и внутреннюю стороны панели наносится защитная полиэтиленовая пленка для защиты от повреждений при разгрузке и погрузке панелей, транспортировке и монтаже. После завершения монтажа пленка снимается. Длина панелей может быть до 12,5 метров.

Файлы для скачивания

Формат	Файл	Размер	Версия
lcf	trimotermlcflcf.lcf	2.1 MB	—
rfa	ftv---vr--acrfa.rfa	636 KB	Revit 2014

Типоразмеры (30)

Наименование	Airborne sound insulation Rw (C:Ctr)	Fire Resistance	Thermal influence of the longitudinal join ΔU (W/mK)	Thermal transmittance U [W/m2K]	Weight (kg/m2)
Power S 240	32(-1;-2)	EI240	0.001	0.17	37.7
Power S 200	32(-1;-2)	EI240	0.001	0.21	33.1
Power S 172	32(-1;-2)	EI180	0.002	0.24	30
Power S 133	32(-1;-3)	EI120	0.003	0.31	25.5
Power S 120	32(-1;-3)	EI120	0.003	0.34	24

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Фасады
Материалы	Стекловата, Сталь оцинкованная
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	1000 mm
Ширина	150 mm
Длина	2000 mm
Вес	28300 g
Общие характеристики
Air permeability (C [m3/Pa*s]; n)	n = 3.0, C = 0.0000000011
Analytic Construction	<None>
Certificate	CE, FM 4881, LPCB
Coating	Standard coating polyester, also PVDF, PUR, PVC, FoodSafe available
Color - Back	RAL 9006
