Каталог плоских крыш и стилобатов. Allplan

Представленная база ассистентов содержит строительные системы компании ТЕХНОНИКОЛЬ: кровли, полы, фундаменты, тех. изоляцию и пр. Базы разработаны в 2012 версии Allplan.

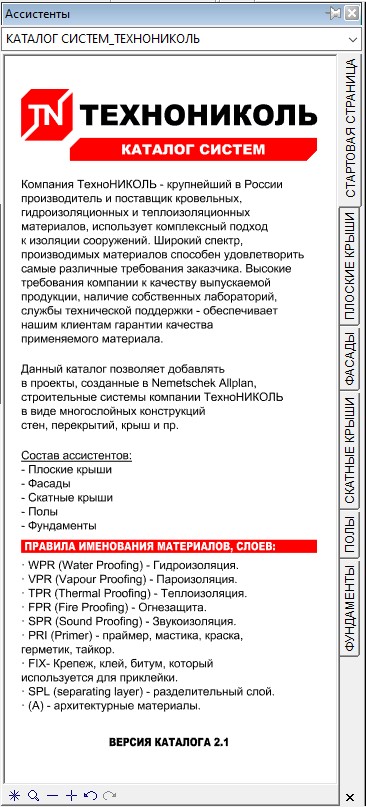

Каталог выполнен в виде нескольких файлов. Все файлы доступны для скачивания в разделе «Документы». Для того, чтобы использовать данный каталог, пользователю необходимо открыть панель АССИСТЕНТЫ и добавить, скачанные файлы для дальнейшей работы.

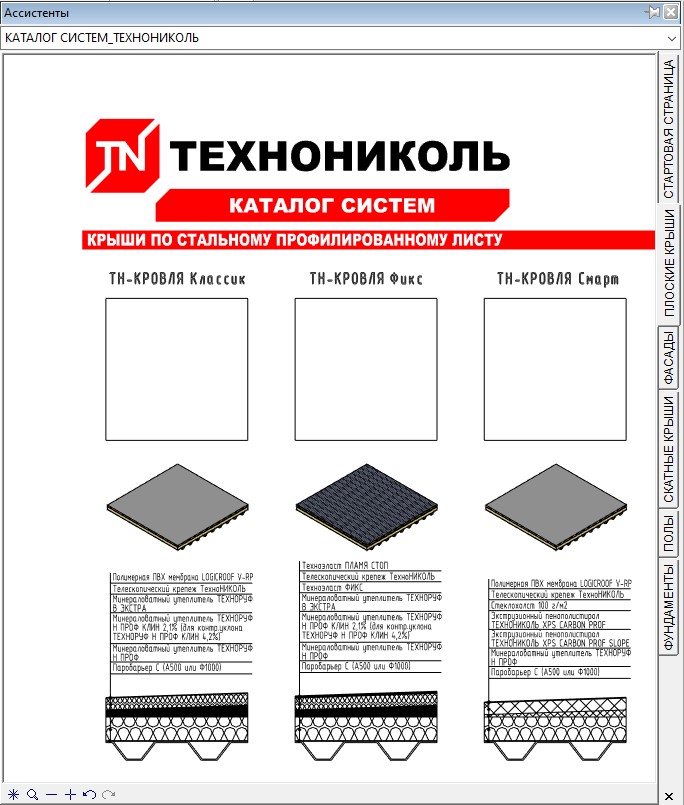

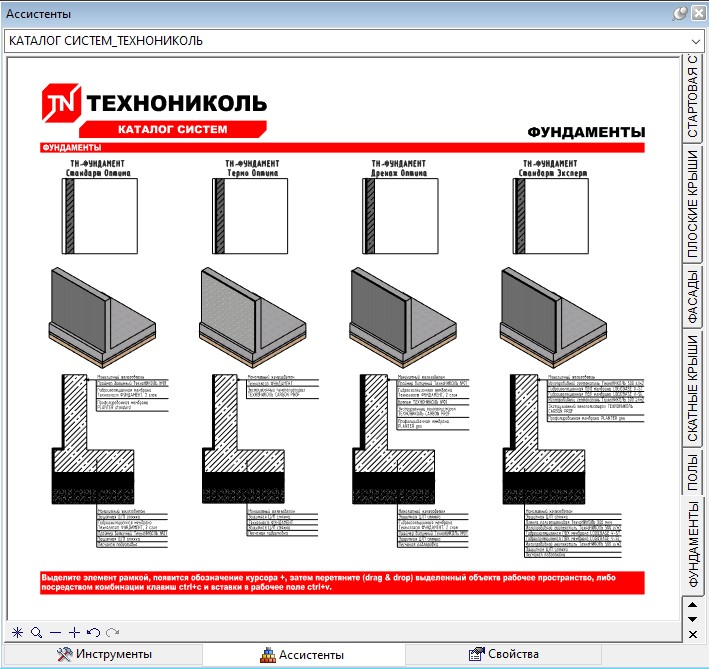

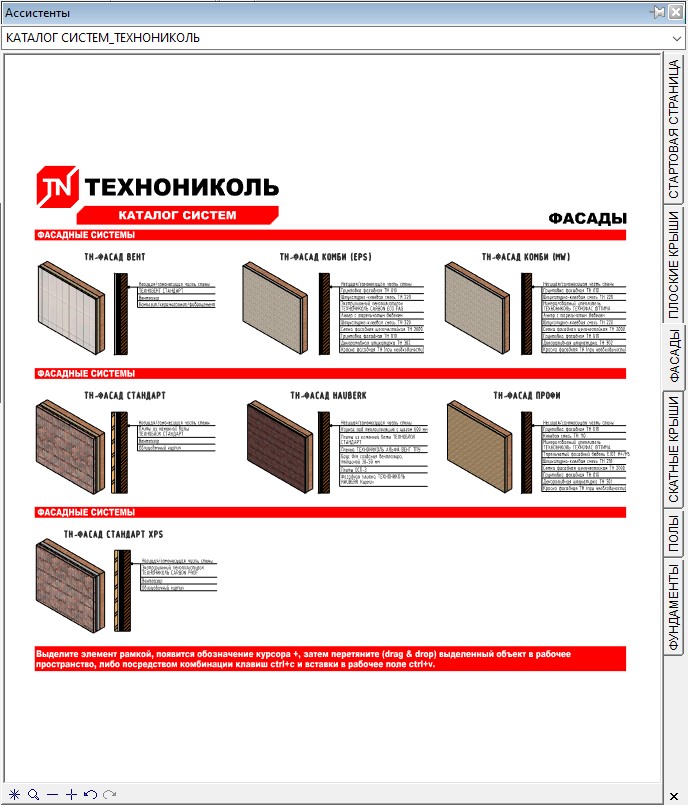

Каталог содержит 26 систем, которые в свою очередь делятся по типам: крыши по профильному листу и с бетонным основанием. Так же имеются 6 типов фасадов, 5 типов скатных крыш, 5 типов полов, 4 типа фундаментов.

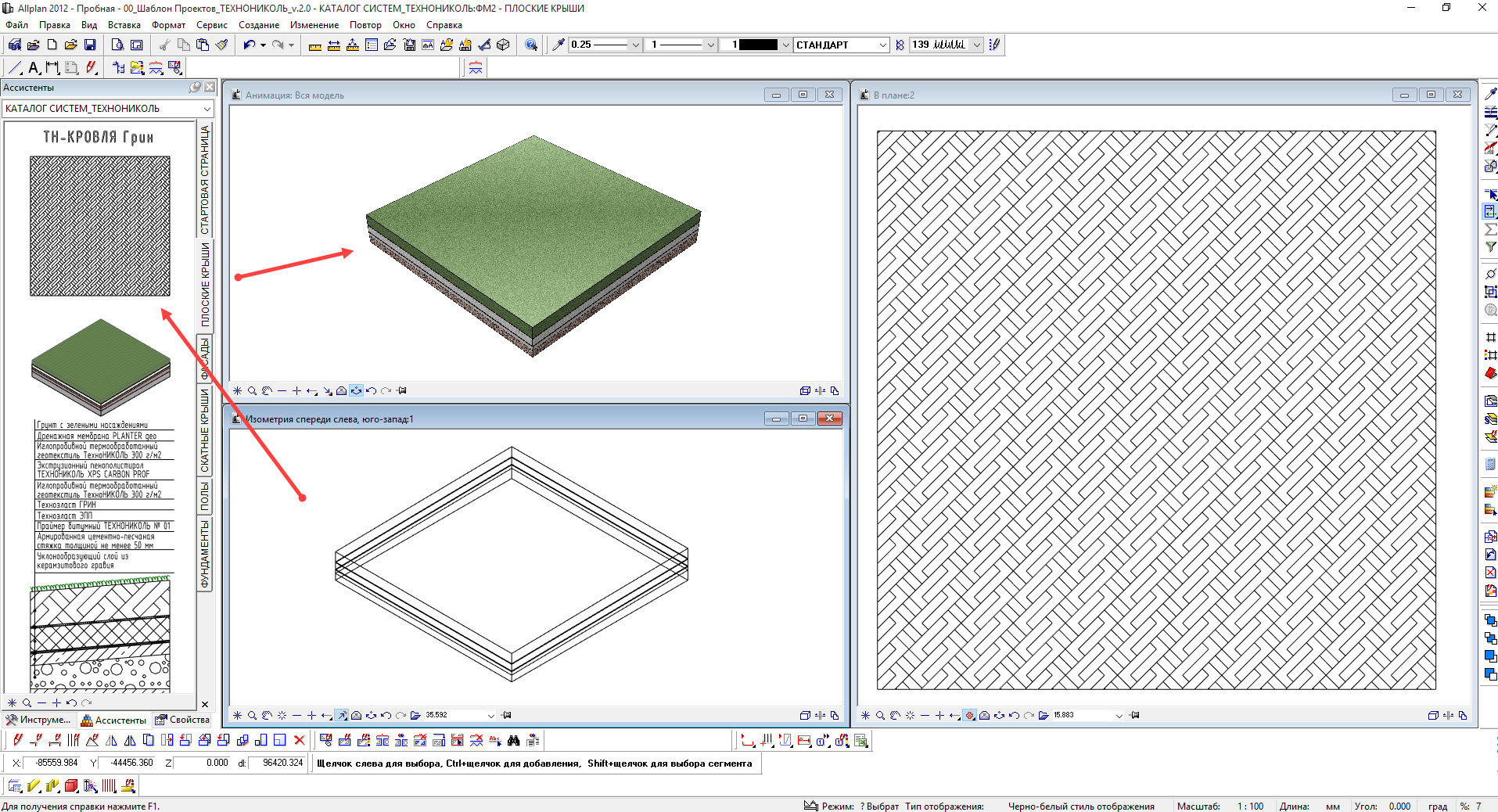

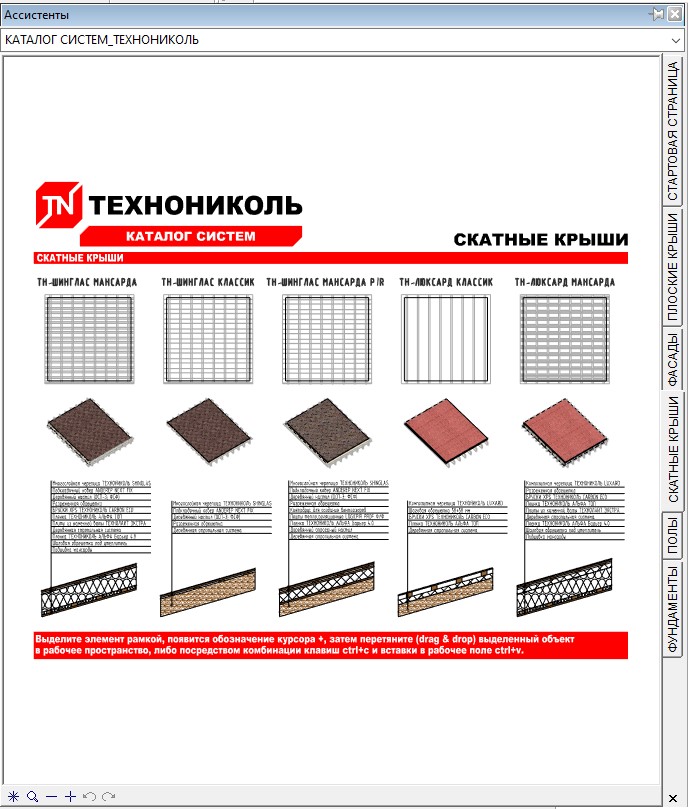

Структура системы состоит из названия системы, многослойной конструкции из перекрытия (вид сверху), то что необходимо выбирать и копировать, снятого слепка 3D (визуальное представление) и описания системы.
Примечание:

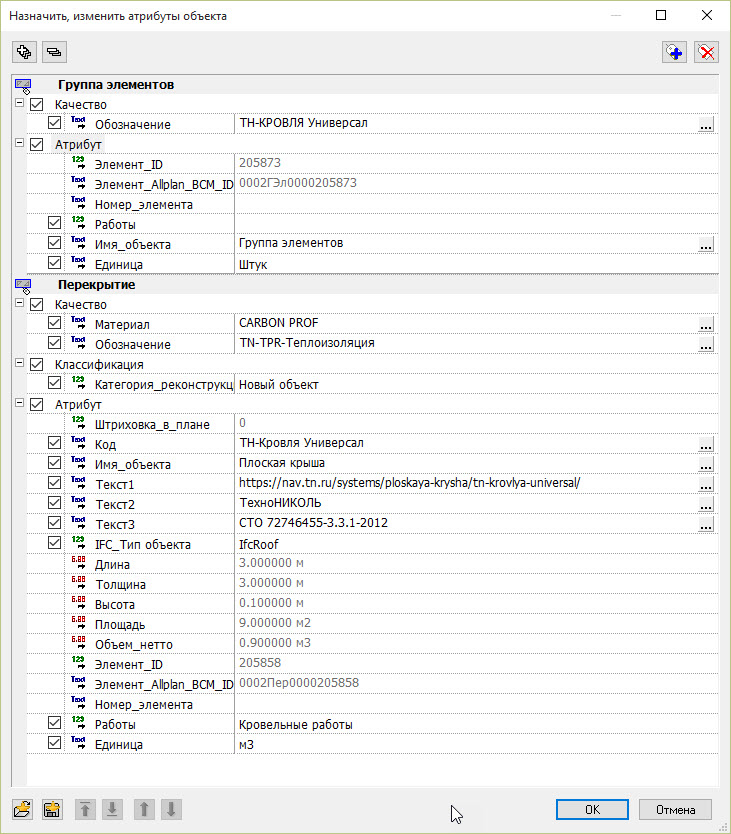

1) Из-за ограничения слоев в основных конструктивных элементах добавлены не все слои систем, а только основные. Так же в спецификациях имеется примечания, касающееся подсчета объема/площади, в которых указано «Считать 2х».
2) При работе с системами, при компоновке на чертежи рекомендовано выбирать один из стилей отображения, предложенный в ассистентах.
3) При моделировании пирога необходимо учитывать то, что несущая конструкция крыши должна быть смоделирована заранее, пирог ложится поверху. Но в ассистентах уже есть заранее заложенное основание.
4) Данные системы рекомендовано использовать совместно с разработанными спецификациями от ТЕХНОНИКОЛЬ.
5) Слои для систем были созданы с 40000 номера, для удобства пользования и не конфликтности слоев с другими шаблонами.
