Описание

Создание многослойной конструкции с использованием материалов ТЕХНОНИКОЛЬ в MODEL STUDIO CS

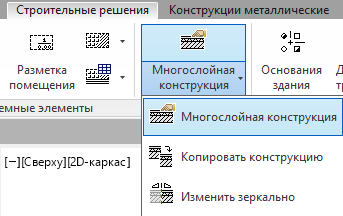

На ленте во вкладке «Строительные решения» → панель «Объёмные элементы» выбрать команду «Многослойная конструкция».

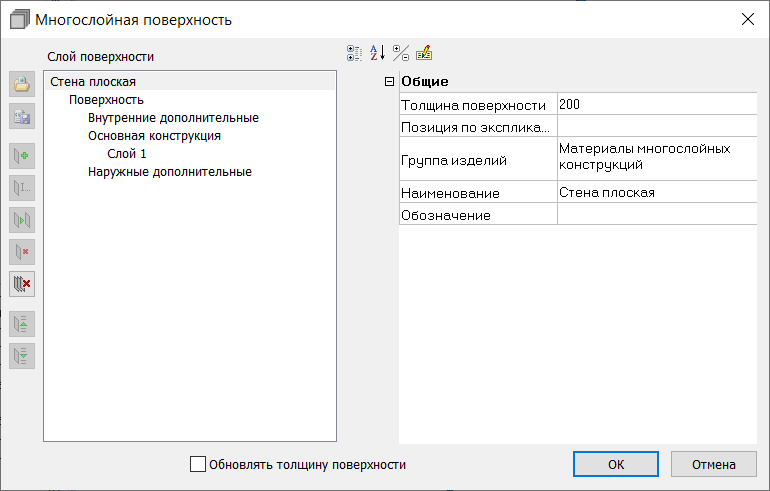

Выбрать соответствующую строительную поверхность, откроется окно «Многослойная поверхность».

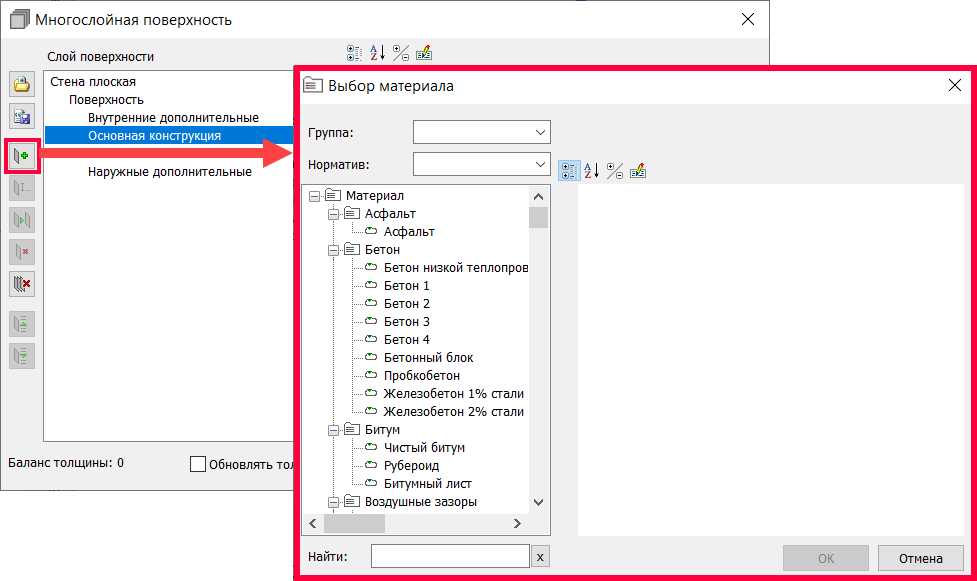

В окне «Многослойная поверхность» выбрать команду «добавить слой».

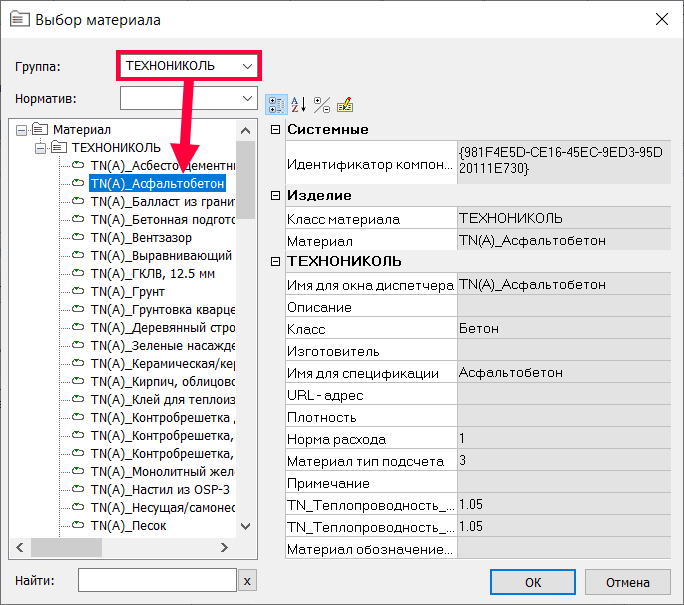

В открывшемся окне «Выбор материала» выбрать группу: ТЕХНОНИКОЛЬ и необходимый материал для создания слоя.

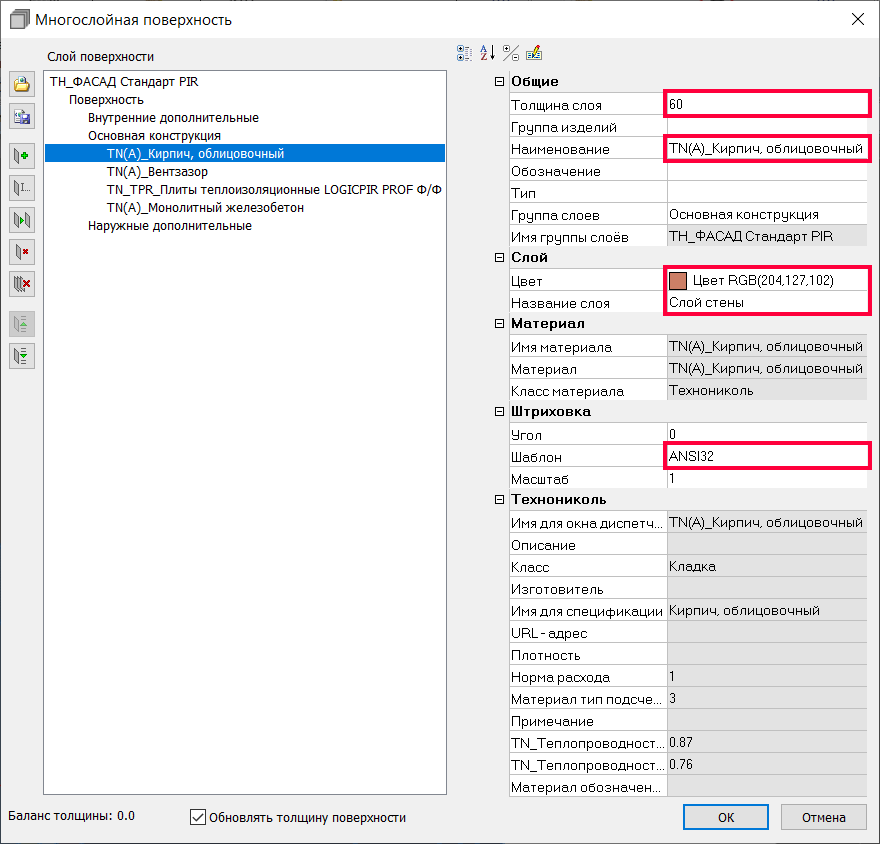

Задать толщину, наименование, цвет и тип штриховки созданным слоям.
Для редактирования слоев выбрать команду «Многослойная конструкция» и указать строительную поверхность.
Видимость слоев в 3D модели осуществляется переключением команды «Слои», в правой нижней части графической платформы.
Примечание: Для отображения цветового решения слоев в CADLib Модель и Архив, перед публикацией файла с многослойными конструкциями требуется выполнить команду «Создать каркас поверхности» и для строительных поверхностей задать цвет «По блоку».

Файлы для скачивания

Формат	Файл	Размер	Версия
zip	TN_Katalog_sistem_TECHNONICOL_v2.0_MS_v24.1_01.07.25.zip	42.8 MB	—

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Кровельные материалы
Материалы	Полиизоцианурат (PIR), Поливинилхлорид (PVC), Пенополиэтилен, Пенополистирол экструзионный (XPS), Минеральная вата, Материалы для кровли
