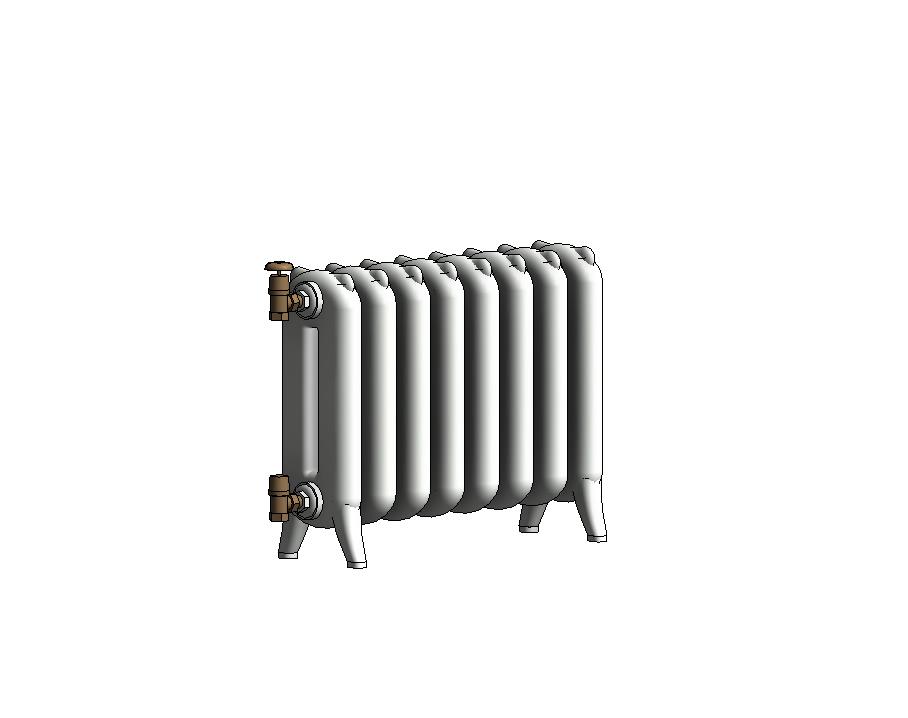

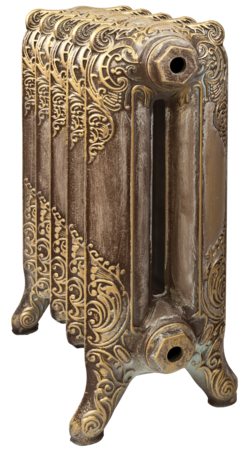

Чугунный секционный радиатор РАДИМАКС WINDSOR 350 (4-15 секций)

Name: Чугунный секционный радиатор РАДИМАКС WINDSOR 350 (4-15 секций)
Brand: РАДИМАКС

Обновлено в 2024 году

Описание

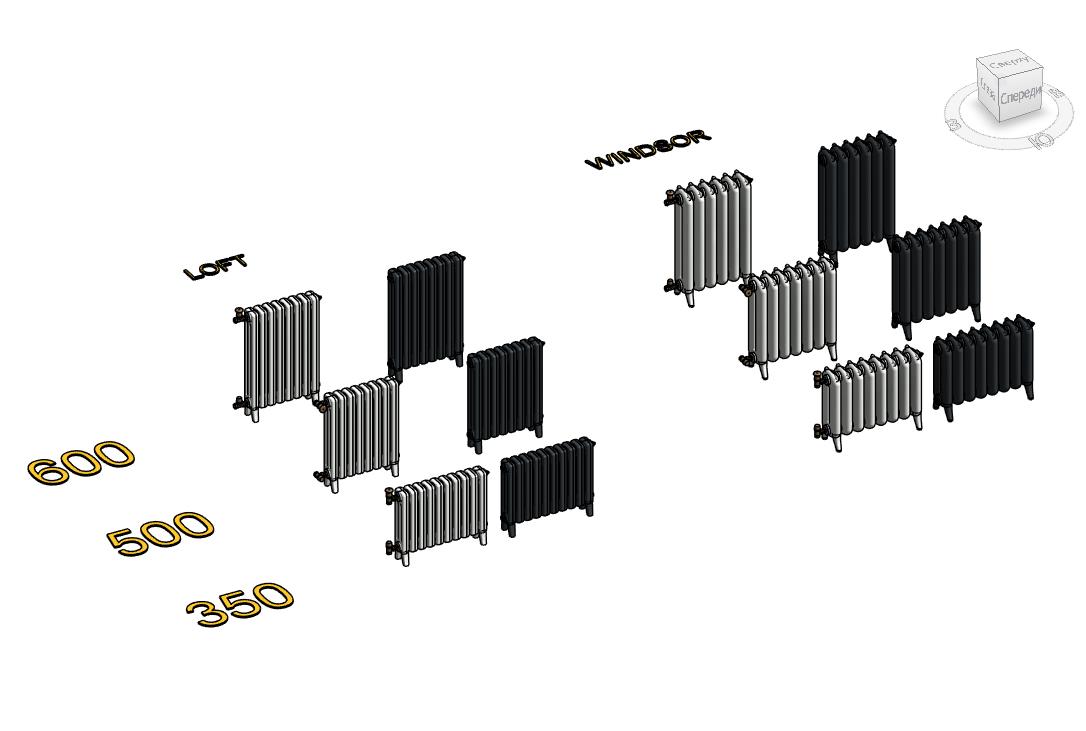

Версия Revit 2019. Семейство выполнено в двух уровнях детализации с УГО. Реализована возможность выбора схемы подключения и типа арматуры. Рекомендуем ознакомиться с инструкцией по работе с моделями перед их использованием.

Файлы для скачивания

Формат	Файл	Размер	Версия
pdf	radimaks_instrukciyaporabotesmodelyami_v1.pdf	1011 KB	—
rfa	radimaks_radiatorsekcionnyychugunnyy_windsor.rfa	2.7 MB	Revit 2019
rvt	radimaks_modelispecifikaciya_v1.rvt	14.2 MB	Revit 2019

Типоразмеры (6)

Наименование	Материал ADSK Материал	Наименование ADSK Наименование	Температура обратной линии ADSK_Температура обратной линии	Температура подающей линии ADSK_Температура подающей линии	Секция Масса	Секция Мощность	Секция Объем
WINDSOR 350 белый	РАДИМАКС_Условный белый	Радиатор чугунный секционный, белый	70 °C	110 °C	8	141 Вт	1.9 Л m3
WINDSOR 500 белый	РАДИМАКС_Условный белый	Радиатор чугунный секционный, белый	60 °C	80 °C	12	159 Вт	2.4 Л m3
WINDSOR 600 белый	РАДИМАКС_Условный белый	Радиатор чугунный секционный, белый	70 °C	110 °C	13	182 Вт	2.6 Л m3
WINDSOR 350 черный	РАДИМАКС_Условный черный	Радиатор чугунный секционный, черный	70 °C	110 °C	8	141 Вт	1.9 Л m3
WINDSOR 500 черный	РАДИМАКС_Условный черный	Радиатор чугунный секционный, черный	70 °C	110 °C	12	159 Вт	2.4 Л m3

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Обогревательные приборы
Материалы	Металл
Сайт производителя	Перейти
Размеры
Высота	510 mm
Ширина	180 mm
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	РАДИМАКС
Изготовитель	РАДИМАКС
Контакты Производитель	nesterova_i@radimax.ru
