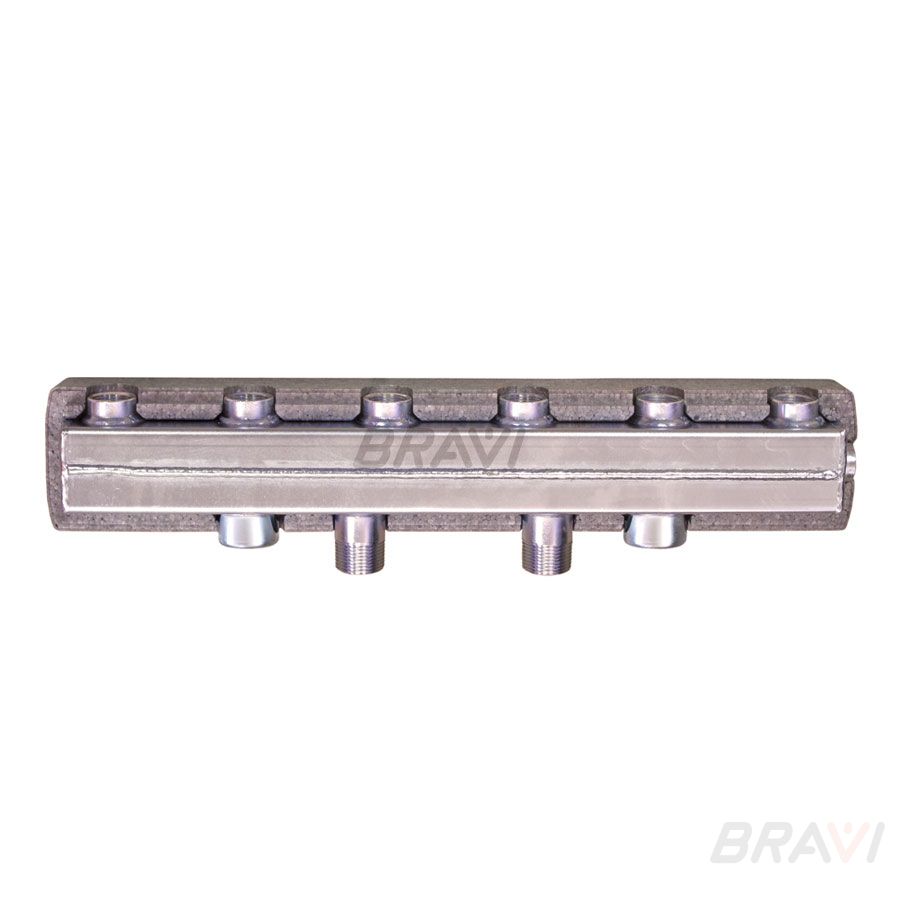

Распределительный коллектор HV90 DN20 с теплоизоляцией, мощностью до 50 кВт

Name: Распределительный коллектор HV90 DN20 с теплоизоляцией, мощностью до 50 кВт
Brand: Bravi

Обновлено в 2024 году

Описание

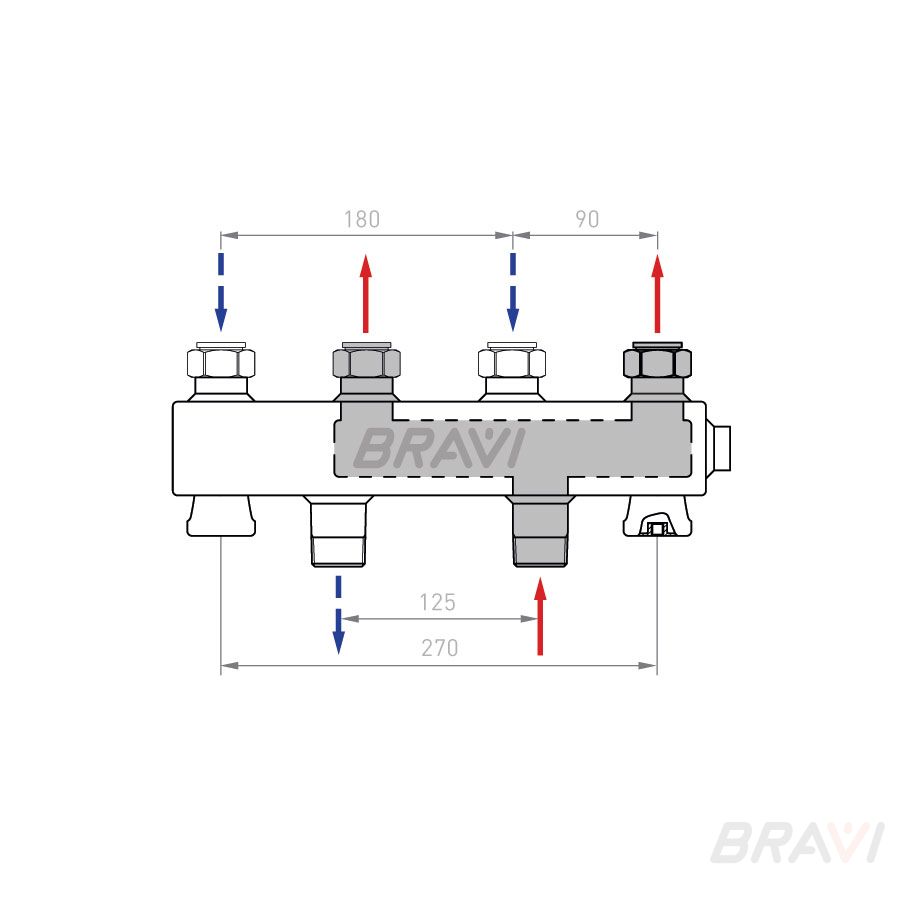

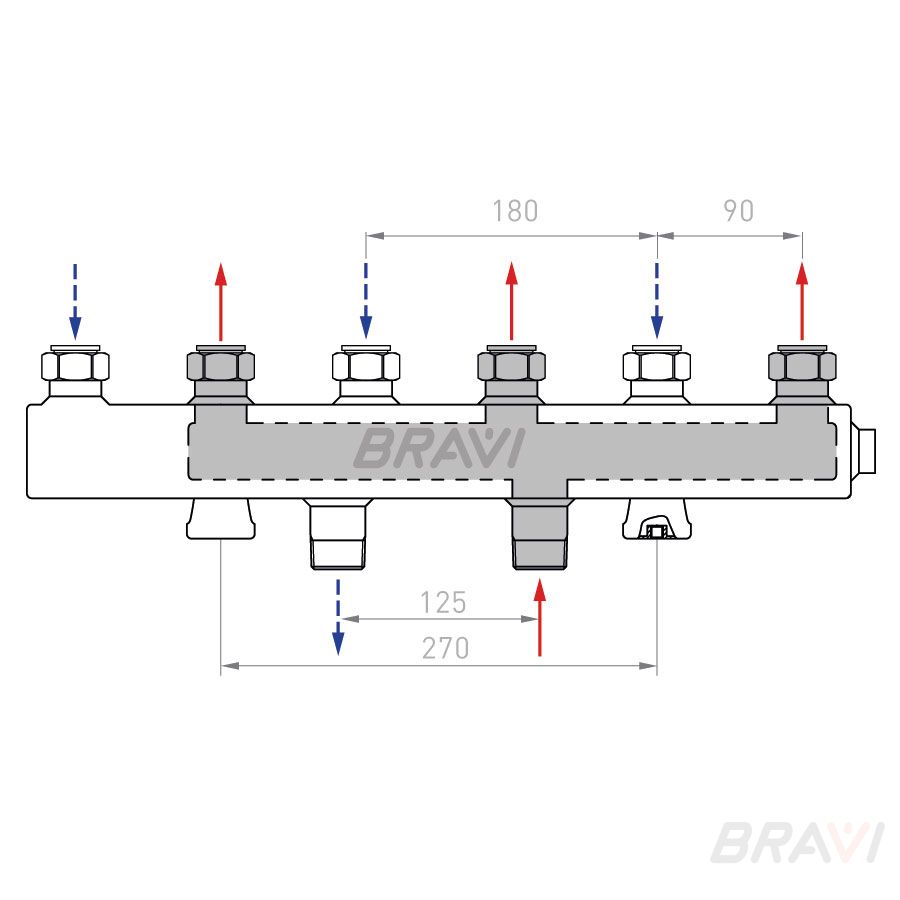

Распределительный коллектор с теплоизоляцией, мощностью до 50 кВт. Основные параметры: • Максимальная производительность до 2 м3/ч; • Maксимальное давление: 6 бар; • Поперечный размер с теплоизоляцией: 100 x 100 мм; • Выходы для подключения насосных групп: 3/4” внутренняя резьба, межосевое расстояние 90 мм (проход 180 мм); • Подключение к котлу: 1” наружная резьба, межосевое расстояние 125 мм.

Файлы для скачивания

Формат	Файл	Размер	Версия
dwg	151002_bravi_hv90_dn20.dwg	603 KB	AutoCAD 2010
rfa	151002_bravi_hv90_dn20.rfa	360 KB	Revit 2019
dwg	151003_bravi_hv90_dn20.dwg	604 KB	AutoCAD 2010
rfa	151003_bravi_hv90_dn20.rfa	364 KB	Revit 2019

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Трубные узлы
Материалы	Сталь
Сайт производителя	Перейти
Параметры в файлах моделей
Завод-изготовитель ADSK_Завод-изготовитель	Bravi
Единица измерения ADSK_Единица измерения	шт
Наименование ADSK Наименование	Коллектор распределительный на три группы, DN20
Наименование краткое ADSK_Наименование краткое	Коллектор распределительный, DN20
Условный радиус	10 mm
