Водяной Тепловентилятор ROTADO ТВ-421-w20, ТВ-121-w30, ТВ-221-w30, ТВ-131-w50
Обновлено в 2024 годуОписание
Данный комплект предназначен для применения проектными, строительно-монтажными организациями, предприятиями, иными юридическими и физическими лицами при проектировании жилых и административных зданий, объектов социально-культурного и коммунально-бытового назначения, объектов и инженерных сооружений систем коммунальной и транспортной инфраструктуры и иных объектов (объекты культуры, образования, здравоохранения, спортивные здания и сооружения, здания и сооружения производственного назначения, здания и сооружения энергетики, нефтегазового комплекса, транспорта, связи, сельского и водного хозяйства).
В данной разработке представлены модели тепловентиляторов. Версия файлов
Autodesk Revit 2019 Общие параметры семейства – Параметры ФОП 2019 для шаблона
Autodesk.
Водяные тепловентиляторы РОТАДО предназначены для более эффективного обогрева помещений, особенно эффективно они проявляют себя в помещениях с высокими потолками, направляя теплый воздух в рабочую зону и не позволяя ему скапливаться вверху под потолком.
• Тепловентиляторы обеспечивают эффективный обогрев всего помещения
• Экономят электроэнергию за счёт работы от теплового контура
• Не пересушивают воздух в помещении
• Не дают тёплому воздуху застаиваться сверху и греть не людей, а потолок
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| rotado_instrukciya_teploventilyatory.pdf | 938 KB | — | ||
| rfa | bimish_rotado_logotip_revit_2019_rfa.rfa | 476 KB | Revit 2019 | |
| rfa | bimish_rotado_teploventilyatory_revit_2019_rfa_tv.rfa | 1.2 MB | Revit 2019 | |
| rvt | bimish_rotado_teploventilyatory_revit_2019_rvt_vse.rvt | 10.1 MB | Revit 2019 | |
| pasportteploventilyatoryrotadotv.pdf | 867 KB | — | ||
| deklaraciyavodyanoyteploventilyatortv.pdf | 329 KB | — | ||
| 28-12-А1055 ТР 010.pdf | 514 KB | — |
Типоразмеры (16)
| Наименование | Номинальная мощность ADSK_Номинальная мощность | Полная мощность ADSK_Полная мощность | Потеря давления воздуха ADSK_Потеря давления воздуха | Потеря давления жидкости ADSK_Потеря давления жидкости | Расход воздуха ADSK_Расход воздуха | Расход жидкости ADSK_Расход жидкости | Расход теплоносителя ADSK_Расход теплоносителя | Тепловая мощность ADSK_Тепловая мощность | Angle | Модель | Угол max | Угол min |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 121-W30_Под потолком_Под углом | 180 Вт | 225 В·А | 25.7 Па | 1830.0 Па | 1.7 л/с | 0.5 л/с | 0.5 л/с | 30000 Вт | 135.00° deg | 121 | 37.50° deg | -37.50° deg |
| 131-W50_Под потолком_Под углом | 250 Вт | 313 В·А | 111.0 Па | 10480.0 Па | 2.5 л/с | 1.1 л/с | 1.1 л/с | 50000 Вт | 135.00° deg | 131 | 37.50° deg | -37.50° deg |
| 221-W30_Под потолком_Под углом | 180 Вт | 225 В·А | 78.0 Па | 0.0 Па | 1.7 л/с | 0.8 л/с | 0.8 л/с | 30000 Вт | 135.00° deg | 221 | 20.00° deg | -20.00° deg |
| 421-W20_Под потолком_Под углом | 180 Вт | 225 В·А | 23.0 Па | 930.0 Па | 1.7 л/с | 0.3 л/с | 0.3 л/с | 10000 Вт | 135.00° deg | 421 | 37.50° deg | -37.50° deg |
| 121-W30_Под потолком_Вниз | 180 Вт | 225 В·А | 25.7 Па | 1830.0 Па | 1.7 л/с | 0.5 л/с | 0.5 л/с | 30000 Вт | 180.00° deg | 121 | 37.50° deg | -37.50° deg |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем отопления, вентиляции и кондиционирования |
| Тип | Обогревательные приборы |
| Материалы | Сталь оцинкованная, Сталь, горячее цинкование, Сталь, гальваническое покрытие цинком |
| Сайт производителя | Перейти |
| Размеры | |
| Высота | 362 mm |
| Ширина | 416 mm |
| Длина | 762 mm |
| Вес | 16 g |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Напряжение ADSK Напряжение | 220 В |
| Ток ADSK Ток | 1 А |
| Диаметр условный ADSK_Диаметр условный | 32 мм |
| Классификация нагрузок ADSK_Классификация нагрузок | Индуктивная |
Ещё модели производителя ВЕНТИЛЯЦИОННЫЙ ЗАВОД РОТАДО
ВЕНТИЛЯЦИОННЫЙ ЗАВОД РОТАДО

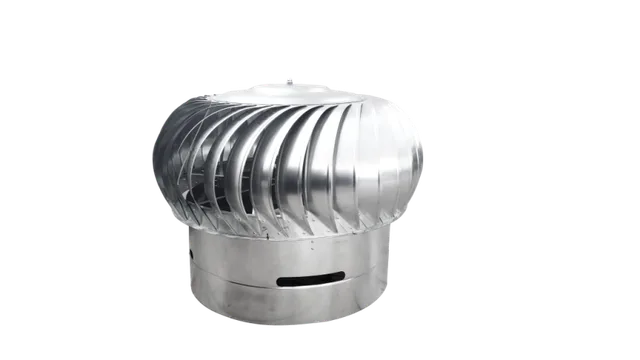

Ротационный дефлектор ROTADO AGRO S
ВЕНТИЛЯЦИОННЫЙ ЗАВОД РОТАДО
Переход сборный ППТС
ВЕНТИЛЯЦИОННЫЙ ЗАВОД РОТАДО
КДК-у ROTADO
ВЕНТИЛЯЦИОННЫЙ ЗАВОД РОТАДО

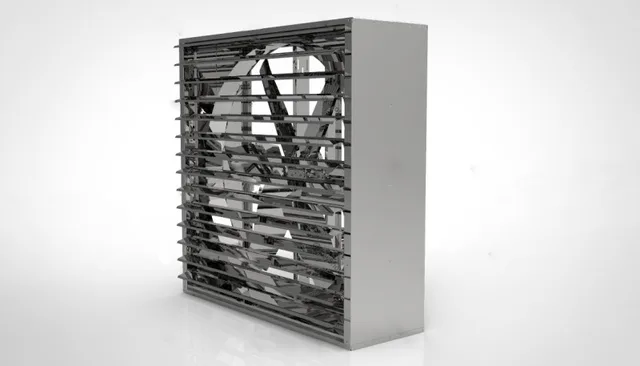

Осевой вентилятор-ВО с инерционными жалюзи
ВЕНТИЛЯЦИОННЫЙ ЗАВОД РОТАДО

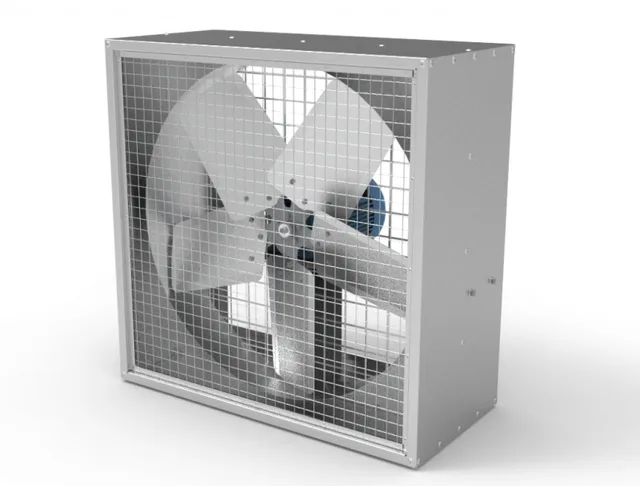

Осевой реверсивный вентилятор
ВЕНТИЛЯЦИОННЫЙ ЗАВОД РОТАДО
Разгонный вентилятор ROTADO РВО
ВЕНТИЛЯЦИОННЫЙ ЗАВОД РОТАДО
Осевой вентилятор Rotado Pro
ВЕНТИЛЯЦИОННЫЙ ЗАВОД РОТАДО

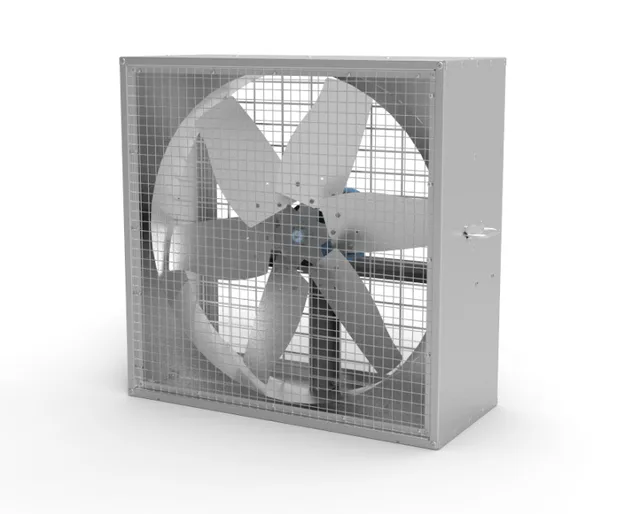

Осевой вентилятор-ВО(g) с защитной сеткой
ВЕНТИЛЯЦИОННЫЙ ЗАВОД РОТАДО

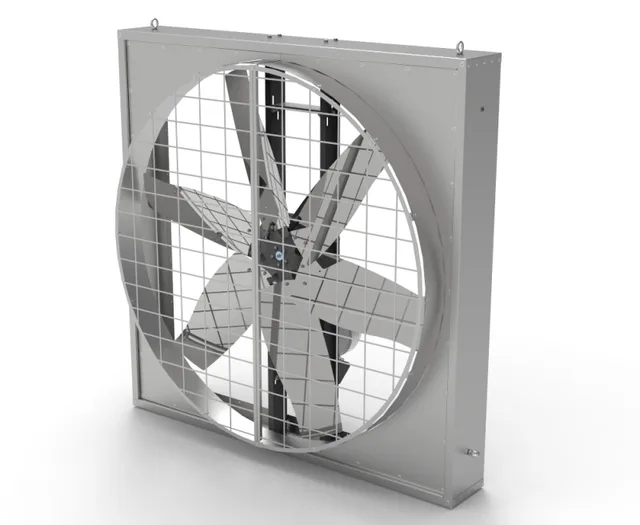

Разгонный вентилятор ROTADO с ременным приводом РВО
ВЕНТИЛЯЦИОННЫЙ ЗАВОД РОТАДО

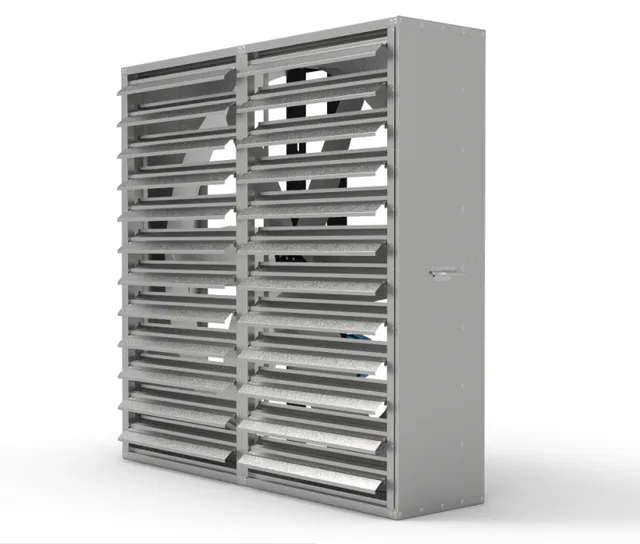

Осевой вентилятор-ВО(i)-B c ременным приводом
