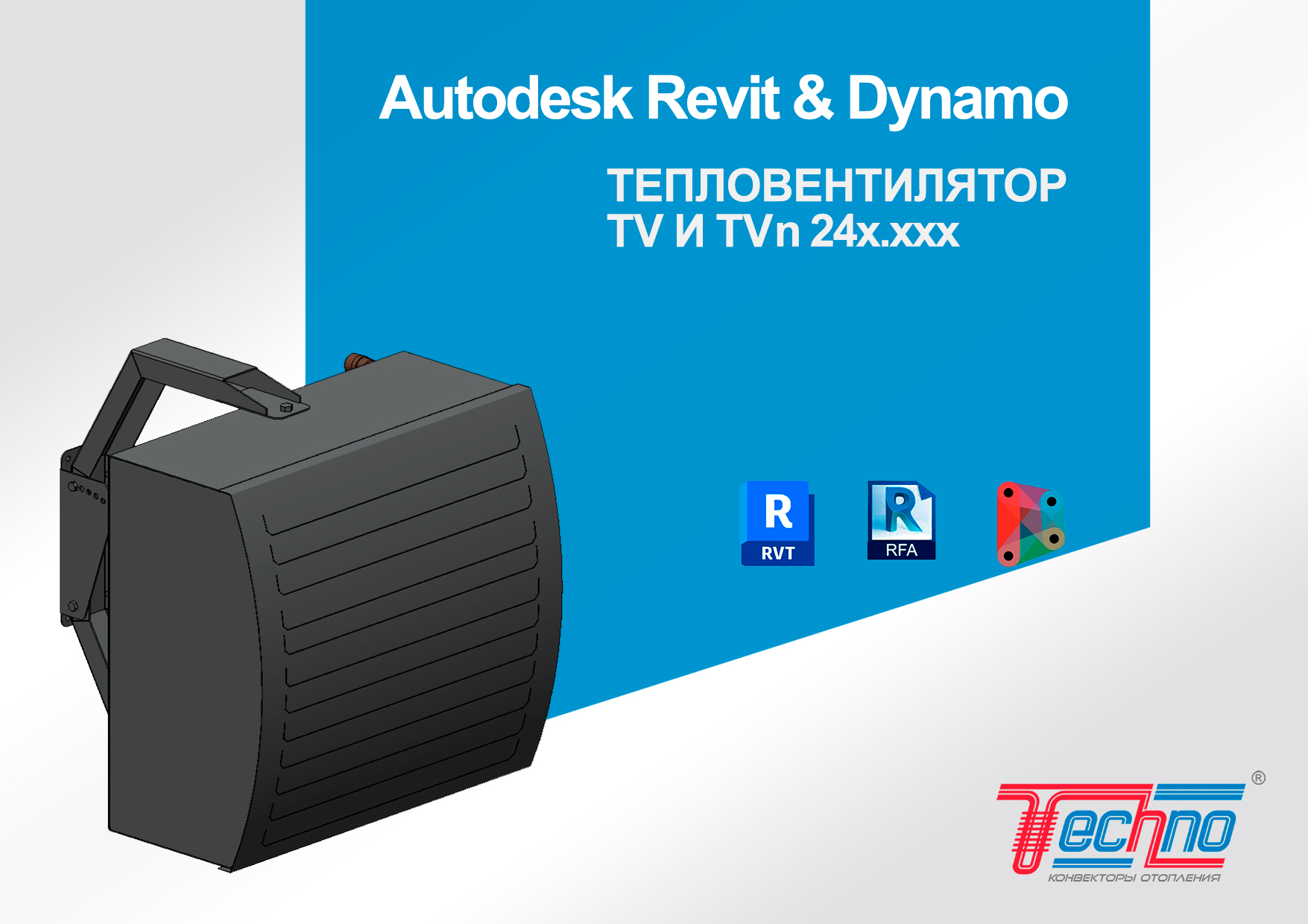

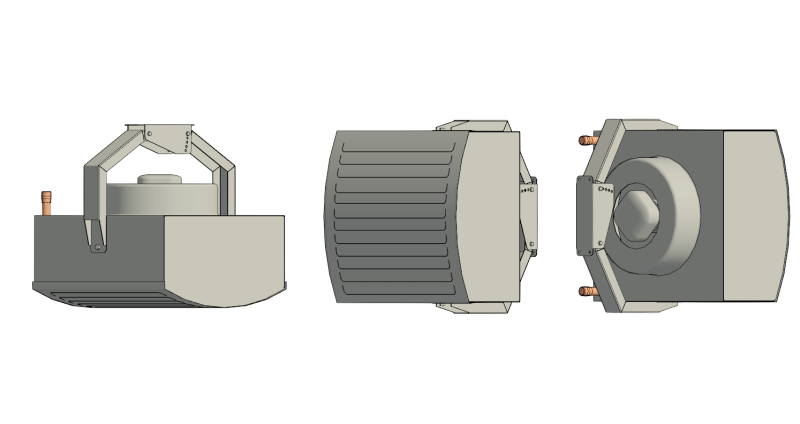

Тепловентилятор TV (TVn) - 24x.xxx (все типоразмеры, спецификации)
Обновлено 4 месяца назадОписание
Универсальный монтажный кронштейн позволяет устанавливать агрегат на потолке или стене с возможностью регулировки угла наклона.
Версия Autodesk Revit: 2019; Версия ФОП: 2021
Семейство выполнено в двух уровнях детализации (присутствует УГО)

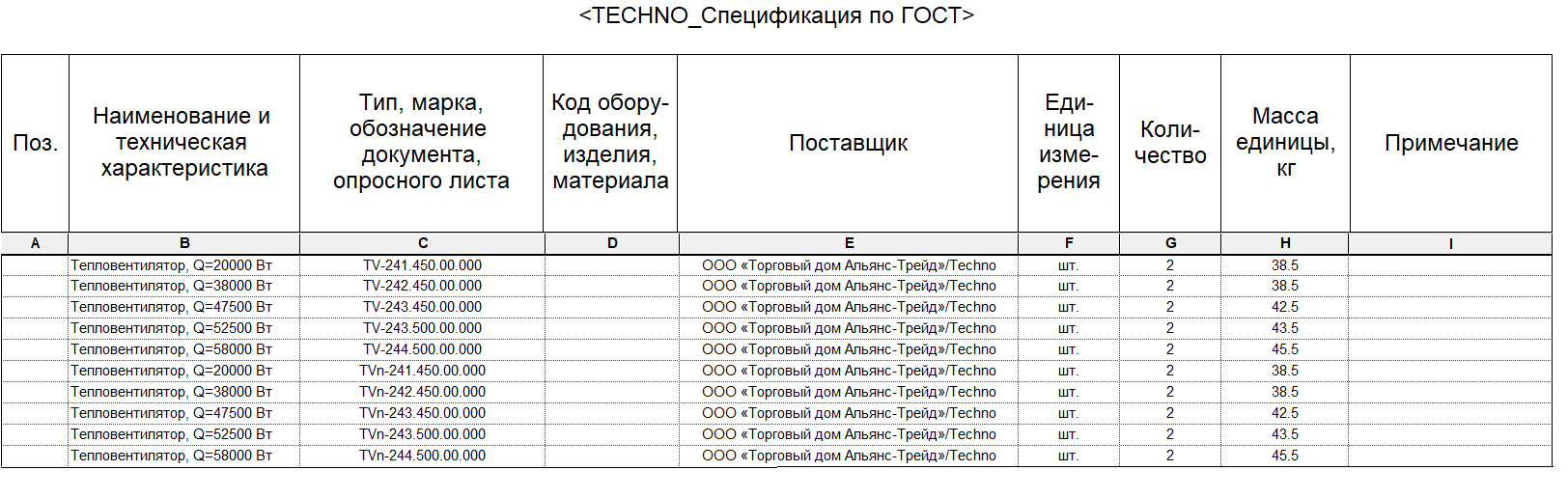

Разработаны спецификации
Габаритные размеры (Д/Ш/В): 685/688/675 мм
Параметры эксплуатации:
• Теплоноситель вода или незамерзающие смеси;
• Максимальная температура теплоносителя 150°С;
• Максимально допустимое давление 1,6 МПа;
• Напряжение / частота электропитания ~ 230 В/ 50 Гц;
• Диаметры подводящих отводящих патрубков G 3/4'’ (наружная резьба);
• Монтаж вертикальный или горизонтальный.
Конструкция:
• Корпус и жалюзи из окрашенной оцинкованной стали в едином цветовом исполнении (RAL 7035), либо из нержавеющей стали
• Теплообменник из цельногнутой медной трубы и алюминиевых ламелей (для агрессивных сред теплообменник со специальным защитным покрытием)
• Универсальный кронштейн для крепления к стене или потолку с возможностью регулировки угла наклона
• Максимальный угол наклона жалюзи 135°.
• Передняя панель, теплообменник и вентилятор съемные для удобства обслуживания, чистки и ремонта изделия
Опции:
Окрашивание корпуса и жалюзи в любой цвет по палитре RAL.
Корпус из нержавеющей стали
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| Инструкция_проектировщика TV(TVn).pdf | 694 KB | — | ||
| rvt | Спецификация_и_модели_Techno_TV.rvt | 12.2 MB | Revit 2019 | |
| rfa | techno_teploventilyator_tv-24_potoloch.montaj.rfa | 1.9 MB | Revit 2019 | |
| rfa | techno_teploventilyator_tv-24_nasten.montaj.rfa | 2.0 MB | Revit 2019 | |
| Паспорт TV .pdf | 1.2 MB | — | ||
| glb | TV-241.450.00.000 - Тепловентилятор.glb | 29.5 MB | — | |
| usdz | TV-241.450.00.000 - Тепловентилятор.usdz | 4.8 MB | — |

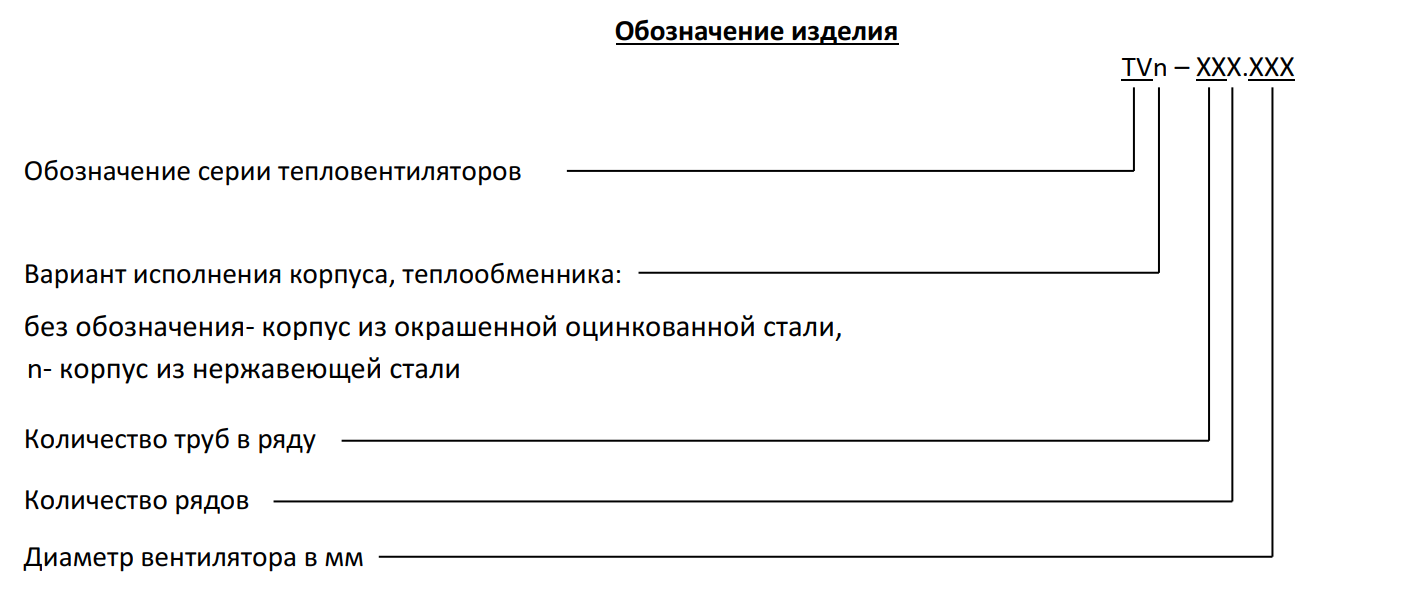

Типоразмеры (10)
| Наименование | Марка ADSK Марка | Масса ADSK Масса | Материал ADSK Материал | Обозначение ADSK Обозначение | Ток ADSK Ток | Номинальная мощность ADSK_Номинальная мощность | Полная мощность ADSK_Полная мощность | Расход воздуха ADSK_Расход воздуха | Частота вращения вентилятора ADSK_Частота вращения вентилятора | КМС | Марка вентилятора | Тепловая мощность_Стандартная | Уровень шума |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TV-241.450 | TV-241.450.00.000 | 38.5 | TECHNO_RAL 7035 | Тепловентилятор TV-241.450.00.000 | 1 А | 250 Вт | 250 В·А | 4791.0 м³/ч | 1350 | 1.209035 | YWF4E-450B-102/60G | 20000 Вт | 51 дБ |
| TVn-241.450 | TVn-241.450.00.000 | 38.5 | TECHNO_Сталь нержавеющая | Тепловентилятор TVn-241.450.00.000 | 1 А | 250 Вт | 250 В·А | 4791.0 м³/ч | 1350 | 1.209035 | YWF4E-450B-102/60G | 20000 Вт | 51 дБ |
| TV-242.450 | TV-242.450.00.000 | 38.5 | TECHNO_RAL 7035 | Тепловентилятор TV-242.450.00.000 | 1 А | 250 Вт | 250 В·А | 4291.0 м³/ч | 1350 | 0.68788 | YWF4E-450B-102/60G | 38000 Вт | 51 дБ |
| TVn-242.450 | TVn-242.450.00.000 | 38.5 | TECHNO_Сталь нержавеющая | Тепловентилятор TVn-242.450.00.000 | 1 А | 250 Вт | 250 В·А | 4291.0 м³/ч | 1350 | 0.68788 | YWF4E-450B-102/60G | 38000 Вт | 51 дБ |
| TV-243.450 | TV-243.450.00.000 | 42.5 | TECHNO_RAL 7035 | Тепловентилятор TV-243.450.00.000 | 1 А | 250 Вт | 250 В·А | 3836.0 м³/ч | 1350 | 0.316241 | YWF4E-450B-102/60G | 47500 Вт | 51 дБ |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем отопления, вентиляции и кондиционирования |
| Тип | Обогревательные приборы |
| Материалы | Сталь с порошковым покрытием, Сталь оцинкованная, Нержавеющая сталь, Медь, Анодированный алюминий, Алюминий, Алюминиевая фольга |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Инструкция | Перейти |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Наименование ADSK Наименование | Тепловентилятор |
| Напряжение ADSK Напряжение | 230 В |
| Диаметр условный ADSK_Диаметр условный | 20 мм |
| Единица измерения ADSK_Единица измерения | шт. |
Ещё модели производителя Techno
Techno

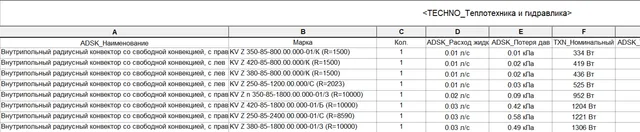

Конвектор внутрипольный радиусный USUAL KVZ R
