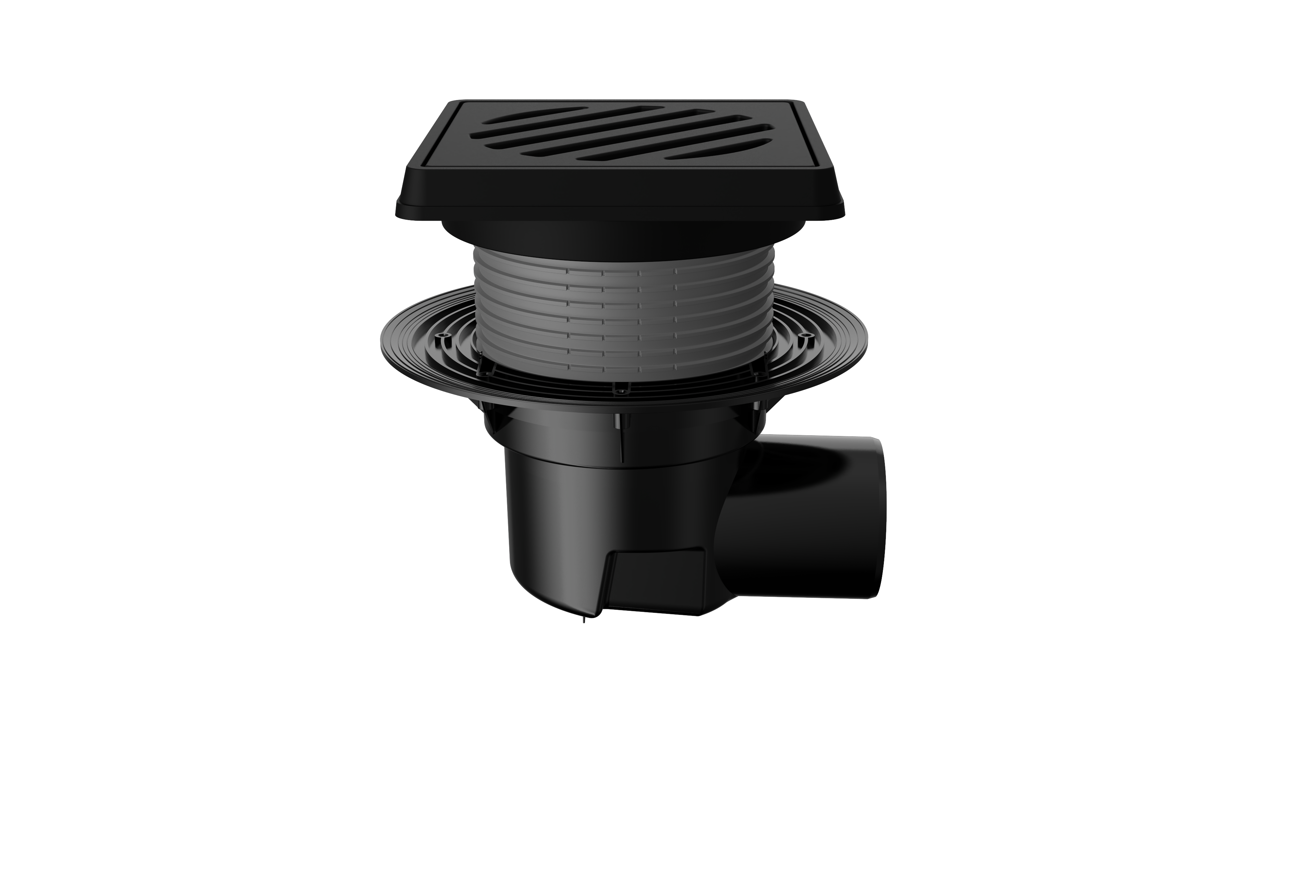

Трап регулируемый T 615.0 PNsG 260x260 горизонтальный выпуск DN 110 с корзинкой и незамерзающим сифоном, без прижимного фланца, решетка чугунная, чугунный подрамник

Name: Трап регулируемый T 615.0 PNsG 260x260 горизонтальный выпуск DN 110 с корзинкой и незамерзающим сифоном, без прижимного фланца, решетка чугунная, чугунный подрамник
Brand: ФАХМАНН РУССЛАНД

Обновлено 5 месяцев назад

Описание

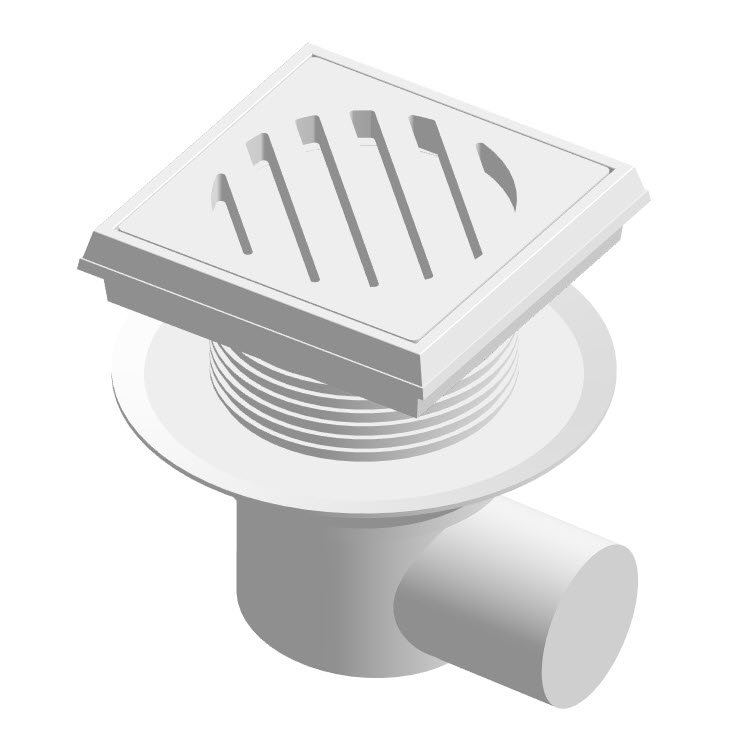

Модель выполнена в виде загружаемого семейства категории "Сантехнические приборы" в двух уровнях детализации. Предусмотрено УГО. Версия файлов Autodesk Revit 2019. Общие параметры семейства – Параметры ФОП 2019. Большие трапы Fachmann серии Т применяются на эксплуатируемых кровлях с большой нагрузкой: открытых парковках, стилобатах, дворах. Дворовый трап предназначен для точечного водоотведения с плоских поверхностей, а также для отвода воды при пожаротушении в общественных помещениях и на многоуровневых паркингах. Горизонтальный трап оборудован незамерзающим гидрозатвором.

Файлы для скачивания

Формат	Файл	Размер	Версия
rfa	Fachmann_Трап_Регулируемый_T615.0 PNsG.rfa	1.4 MB	Revit 2019
rvt	Fachmann_ШаблонСпецификацииМоделей.rvt	43.0 MB	Revit 2019
pdf	fachmann_instruktsiya_po_rabote_s_modelyami_3.pdf	2.0 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Сантехническое оборудование
Материалы	Поливинилхлорид (PVC), Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	318 mm
Ширина	317 mm
Длина	330 mm
Вес	7350 g
Параметры в файлах моделей
Код изделия ADSK_Код изделия	04.099
Наименование краткое ADSK_Наименование краткое	Трап регулируемый T 615.0 PNsG
Подключение к горячей воде	False
URL документации изделия ADSK_URL документации изделия	https://fachmann-rus.ru/catalog/ploskaya-krovlya/vodootvedenie/krovelnye-voronki/
Диаметр условный ADSK_Диаметр условный	110 мм
