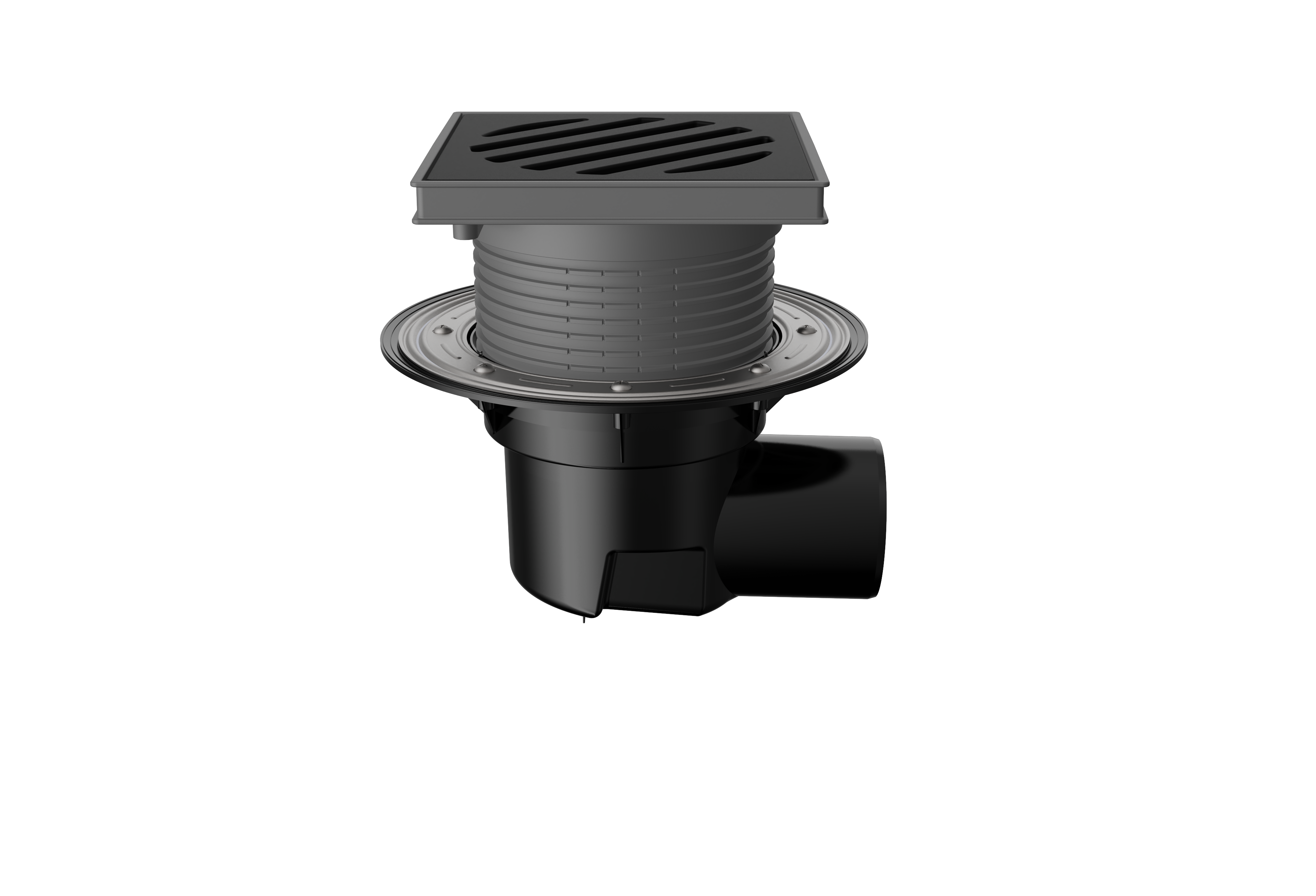

Трап регулируемый T 615.1 PNsP 241x241 горизонтальный выпуск DN 110 с корзинкой и незамерзающим сифоном, с прижимным фланцем, решетка чугунная, пластиковый подрамник

Name: Трап регулируемый T 615.1 PNsP 241x241 горизонтальный выпуск DN 110 с корзинкой и незамерзающим сифоном, с прижимным фланцем, решетка чугунная, пластиковый подрамник
Brand: ФАХМАНН РУССЛАНД

Обновлено 5 месяцев назад

Описание

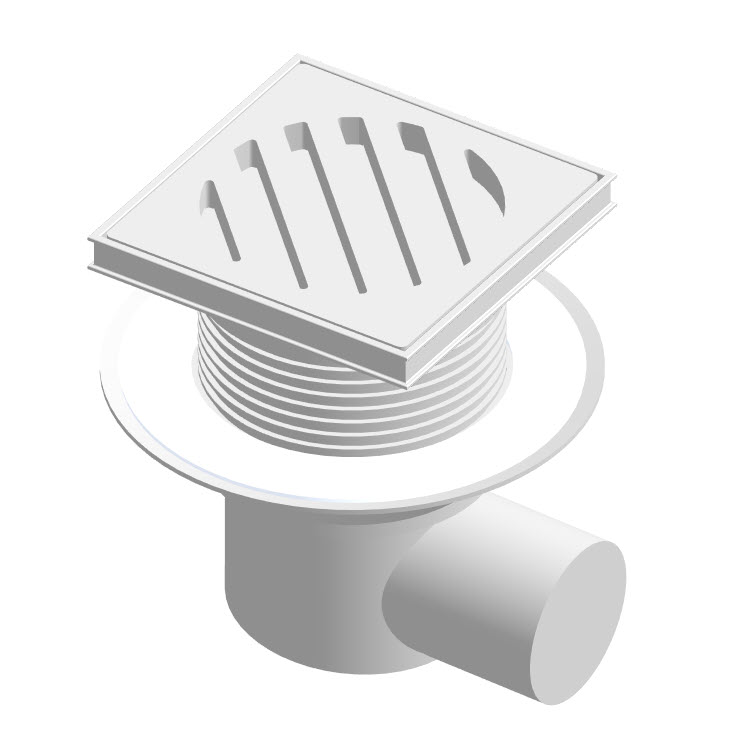

Модель выполнена в виде загружаемого семейства категории "Сантехнические приборы" в двух уровнях детализации. Предусмотрено УГО. Версия файлов Autodesk Revit 2019. Общие параметры семейства – Параметры ФОП 2019. Большие трапы Fachmann серии Т применяются на эксплуатируемых кровлях с большой нагрузкой: открытых парковках, стилобатах, дворах. Дворовый трап предназначен для точечного водоотведения с плоских поверхностей, а также для отвода воды при пожаротушении в общественных помещениях и на многоуровневых паркингах. Горизонтальный трап оборудован незамерзающим гидрозатвором.

Файлы для скачивания

Формат	Файл	Размер	Версия
rfa	Fachmann_Трап_Регулируемый_T615.1 PNsP.rfa	804 KB	Revit 2019
rvt	Fachmann_ШаблонСпецификацииМоделей.rvt	43.0 MB	Revit 2019
pdf	fachmann_instruktsiya_po_rabote_s_modelyami_3.pdf	2.0 MB	—

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Сантехническое оборудование
Материалы	Поливинилхлорид (PVC), Нержавеющая сталь, Чугун
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	310 mm
Ширина	317 mm
Длина	330 mm
Вес	12160 g
Параметры в файлах моделей
Версия семейства ADSK_Версия семейства	1
Завод-изготовитель ADSK_Завод-изготовитель	ООО «ФАХМАНН РУССЛАНД»
Подключение к сливной трубе	True
Подключение к вентиляции	False
Обозначение ADSK Обозначение	СТО 22.29.29-001-36683078-2019
