Витражная конструкция ограждающая противопожарная светопрозрачная E60 КОПС-60 система "Фототех СтопФайр" (F50 - показана условно) с двухкамерным стеклопакетом "ЩИТ-СП2-103-60"

Name: Витражная конструкция ограждающая противопожарная светопрозрачная E60 КОПС-60 система "Фототех СтопФайр" (F50 - показана условно) с двухкамерным стеклопакетом "ЩИТ-СП2-103-60"
Brand: ФОТОТЕХ

Обновлено в 2020 году

Описание

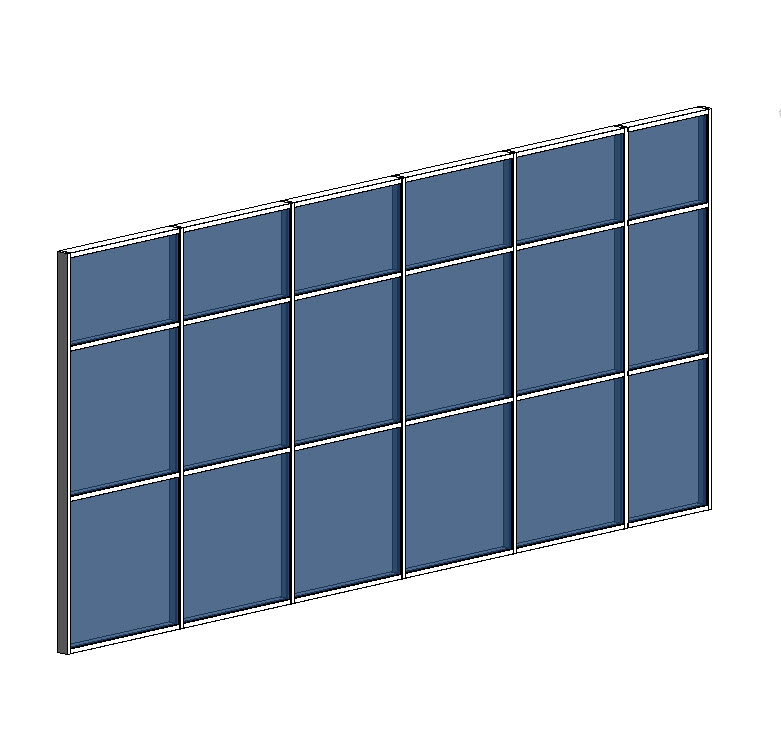

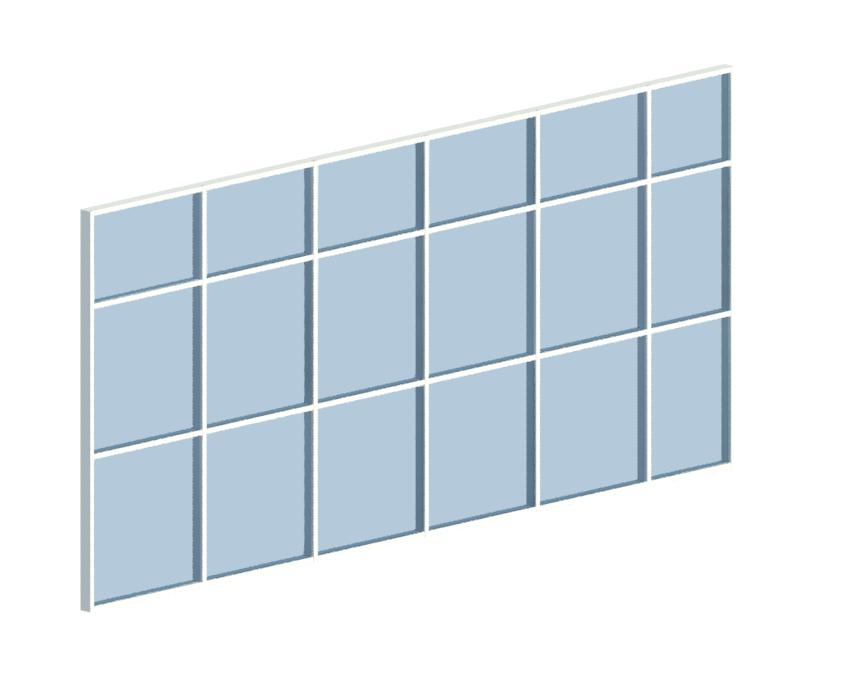

Модель противопожарного витража выполнена в виде системного семейства категории "Стена" подкатегории "Витраж". Версия файлов Autodesk Revit 2016. Общие параметры семейства – Параметры ФОП 2017. Противопожарный витраж с пределом огнестойкости E60 (марка изделия КОПС 4-60). Профильная система Фототех СтопФайр на базе профильной системы Алютех F50. Светопрозрачное заполнение стеклопакет ЩИТ-СП2-103-60 толщина от 36 мм. Максимальные размеры ячейки витража (стеклопакета) 2000х2500 мм, минимальные размеры 200х300 мм (ограничены технологическими условиями производства). Сероватый оттенок остекления. Улучшенные теплотехнические характеристики. Вес противопожарного витража больше, чем непротивопожарного (проконсультируйтесь в Фототех).

Файлы для скачивания

Формат	Файл	Размер	Версия
rvt	bimlib_shablonspecifikaciimodeley_fototeh.rvt	24.2 MB	Revit 2016
pdf	phototeh_instruktsiya_po_rabote_s_modelyami.pdf	1.3 MB	—
ifc	vitraj_alyuteh_e60_1.ifc	449 KB	IFC2X3

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Витражные системы
Материалы	Стекло, Алюминий
Каталог	Перейти
Размеры
Высота	4000 mm
Ширина	50 mm
Длина	8700 mm
Параметры в файлах моделей
FireRating	E60
IsExternal	True
Reference	Витраж противопожарный профильная система АЛЮТЕХ ALT.F50 Е60 со стеклопакетом ЩИТ-СП2-103-60
Manufacturer	ООО "Фототех"
Количество	5
