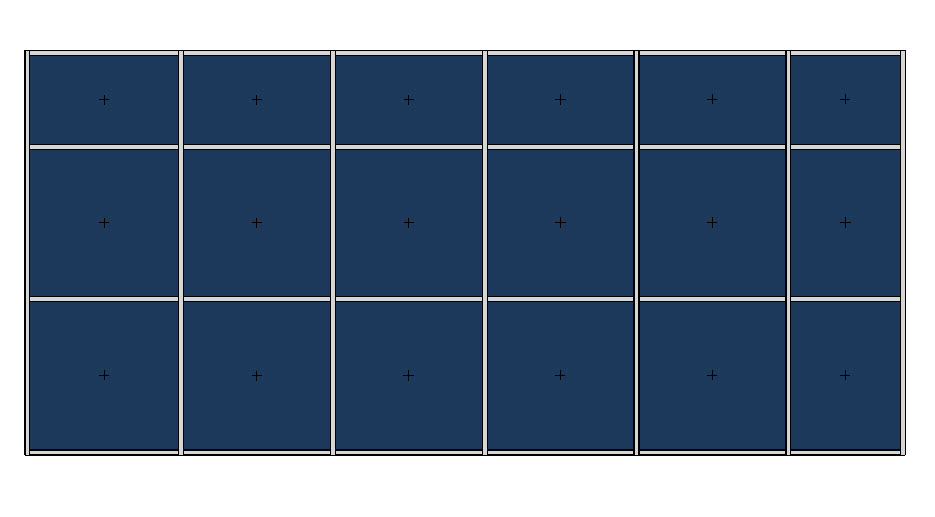

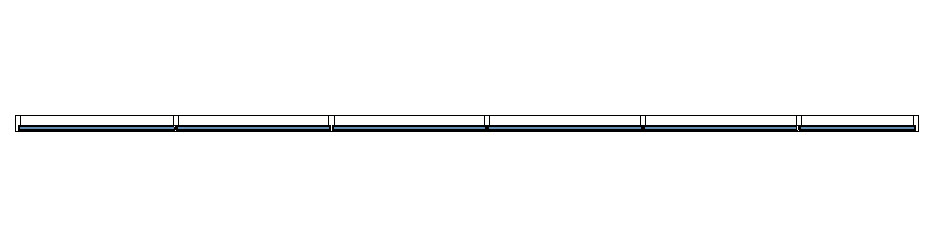

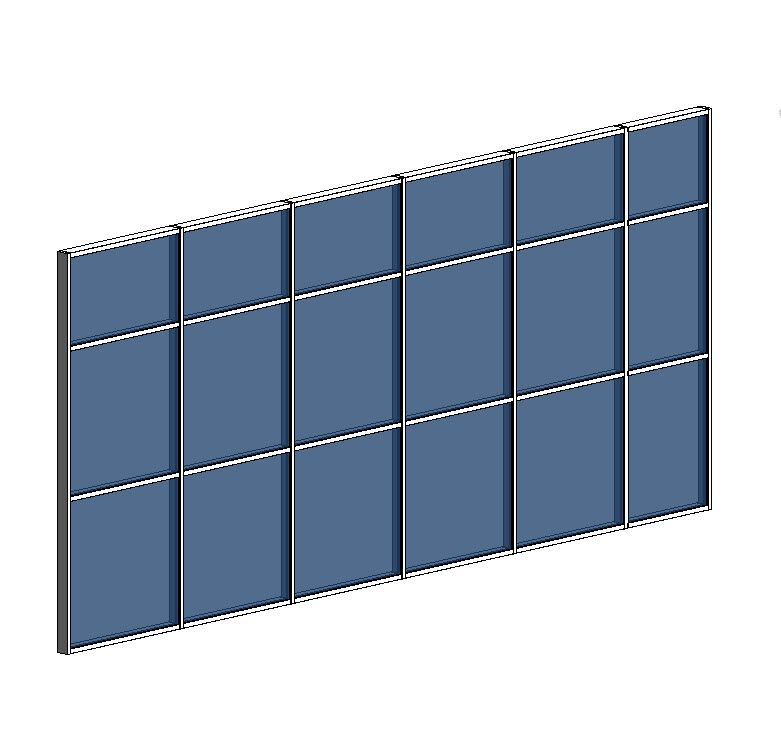

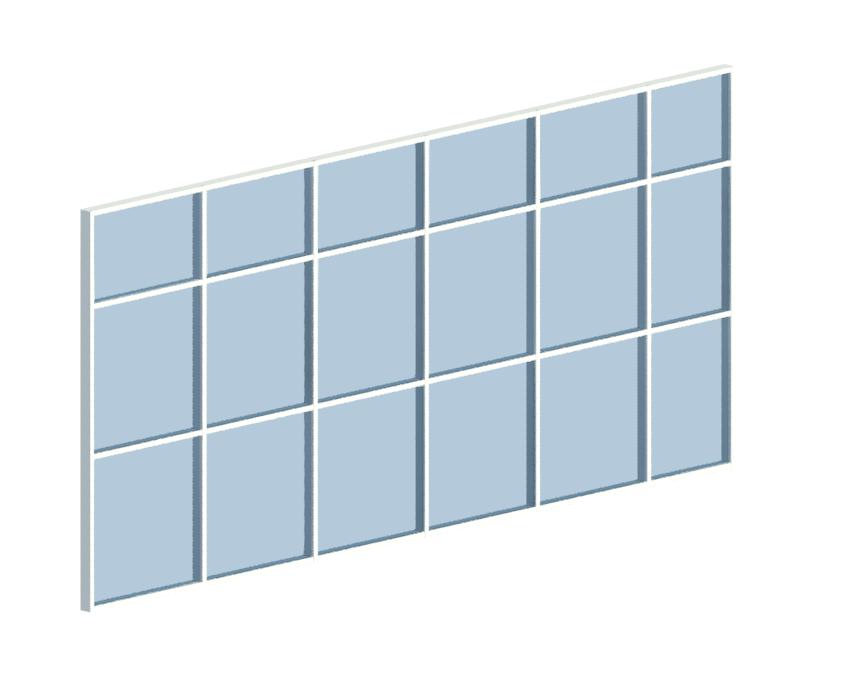

Витражная конструкция ограждающая противопожарная светопрозрачная E60 КОПС-60 система "Фототех СтопФайр" (F50 - показана условно) с двухкамерным стеклопакетом ЩИТ со стеклом FT-MPC

Name: Витражная конструкция ограждающая противопожарная светопрозрачная E60 КОПС-60 система "Фототех СтопФайр" (F50 - показана условно) с двухкамерным стеклопакетом ЩИТ со стеклом FT-MPC
Brand: ФОТОТЕХ

Обновлено в 2020 году

Описание

Модель противопожарного витража выполнена в виде системного семейства категории "Стена" подкатегории "Витраж". Версия файлов Autodesk Revit 2016. Общие параметры семейства – Параметры ФОП 2017. Противопожарный витраж с пределом огнестойкости E60 (марка изделия КОПС 4-60). Профильная система Фототех СтопФайр на базе профильной системы Алютех F50. Светопрозрачное заполнение стеклопакет ЩИТ-СП2-103-60 (со стеклом FT-MPC) толщина от 36 мм. Максимальные размеры ячейки витража (стеклопакета) 2000х3000 мм, минимальные размеры 200х300 мм (ограничены технологическими условиями производства). Оттенок стекла серебристо-серый. Улучшенные теплотехнические характеристики. Вес противопожарного витража больше, чем непротивопожарного (проконсультируйтесь в Фототех).

Файлы для скачивания

Формат	Файл	Размер	Версия
rvt	bimlib_shablonspecifikaciimodeley_fototeh.rvt	24.2 MB	Revit 2016
pdf	phototeh_instruktsiya_po_rabote_s_modelyami.pdf	1.3 MB	—
ifc	vitraj_alyuteh_e60_3.ifc	456 KB	IFC2X3

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Витражные системы
Материалы	Стекло, Алюминий
Каталог	Перейти
Размеры
Высота	4000 mm
Ширина	50 mm
Длина	8700 mm
Параметры в файлах моделей
FireRating	E60
IsExternal	True
Reference	Витраж противопожарный профильная система АЛЮТЕХ ALT.F50 Е60 со стеклопакетом ЩИТ-СП2-103-60 (со стеклом FT-MPC)
Manufacturer	ООО "Фототех"
Количество	5
