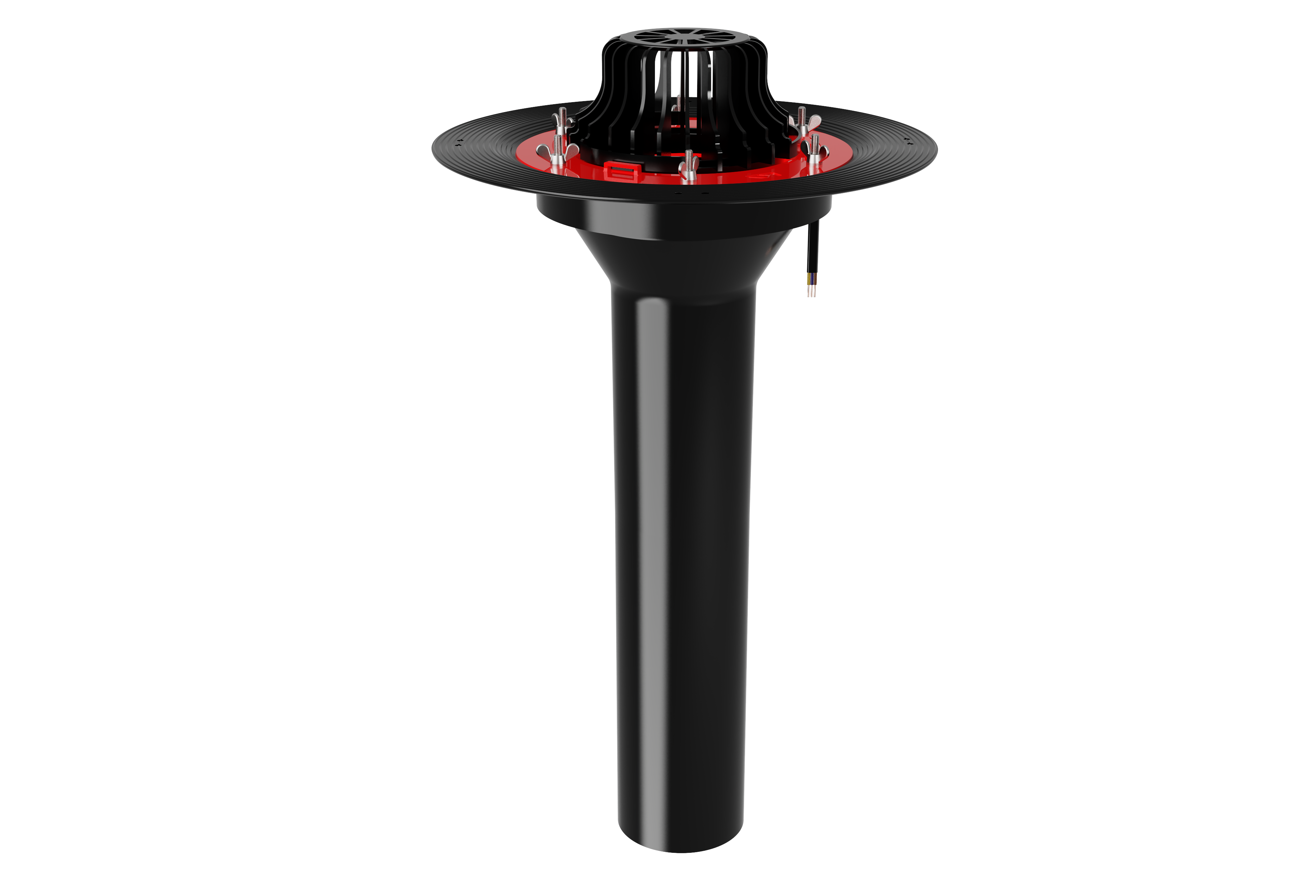

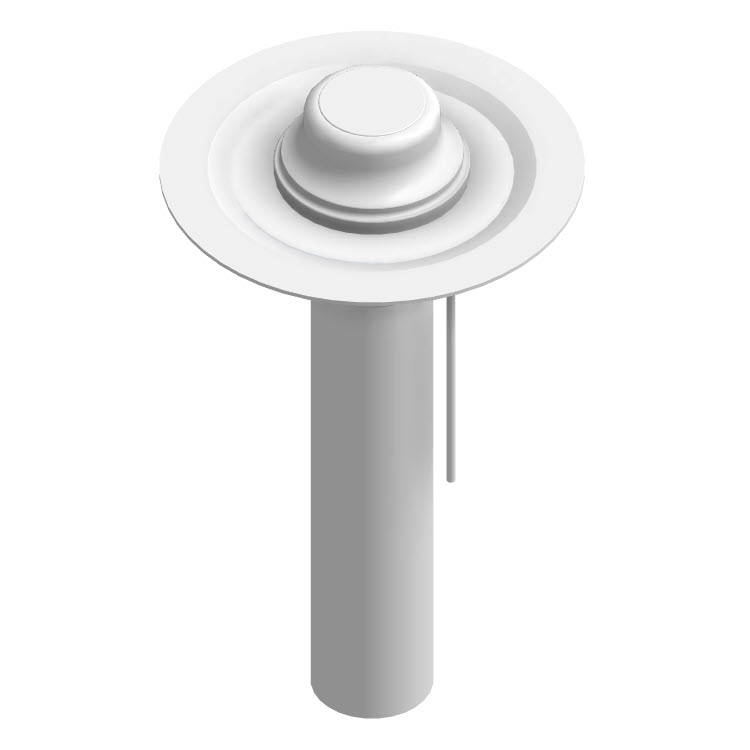

Воронка кровельная обогреваемая с закладным элементом VMOPro 110x590
Обновлено 5 месяцев назадОписание
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| fachmann_instruktsiya_po_rabote_s_modelyami_3.pdf | 2.0 MB | — | ||
| rvt | Fachmann_ШаблонСпецификацииМоделей.rvt | 43.0 MB | Revit 2019 | |
| rfa | Fachmann_Воронка_Кровельная_VMOPro.rfa | 596 KB | Revit 2019 |
Типоразмеры (4)
| Наименование | Марка ADSK Марка | Масса ADSK Масса | Наименование ADSK Наименование | Диаметр условный ADSK_Диаметр условный | Код изделия ADSK_Код изделия | Наименование краткое ADSK_Наименование краткое | Fachmann МаксимальныйРасход |
|---|---|---|---|---|---|---|---|
| 75х300 | VMOPro 75x300 | 1.75 | Воронка кровельная обогреваемая с закладным элементом VMOPro 75x300 (арт. 01.176) | 75 мм | 01.176 | Воронка кровельная VMOPro 75x300 | 7.4 л/с |
| 90х300 | VMOPro 90x300 | 1.79 | Воронка кровельная обогреваемая с закладным элементом VMOPro 90x300 (арт. 01.177) | 90 мм | 01.177 | Воронка кровельная VMOPro 90x300 | 7.8 л/с |
| 110х590 | VMOPro 110x590 | 2.28 | Воронка кровельная обогреваемая с закладным элементом VMOPro 110x590 (арт. 01.178) | 110 мм | 01.178 | Воронка кровельная VMOPro 110x590 | 11.0 л/с |
| 160х590 | VMOPro 160x590 | 2.63 | Воронка кровельная обогреваемая с закладным элементом VMOPro 160x590 (арт. 01.179) | 160 мм | 01.179 | Воронка кровельная VMOPro 160x590 | 13.7 л/с |
Технические характеристики
| Общее | |
| Категория | Архитектурные объекты |
| Тип | Водосточные системы |
| Материалы | Нержавеющая сталь, Поливинилхлорид (PVC) |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Размеры | |
| Высота | 670 mm |
| Ширина | 380 mm |
| Длина | 380 mm |
| Вес | 2280 g |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Напряжение ADSK Напряжение | 220 В |
| Обозначение ADSK Обозначение | СТО 22.29.29-001-36683078-2019 |
| Ток ADSK Ток | 0 А |
| Единица измерения ADSK_Единица измерения | шт. |
