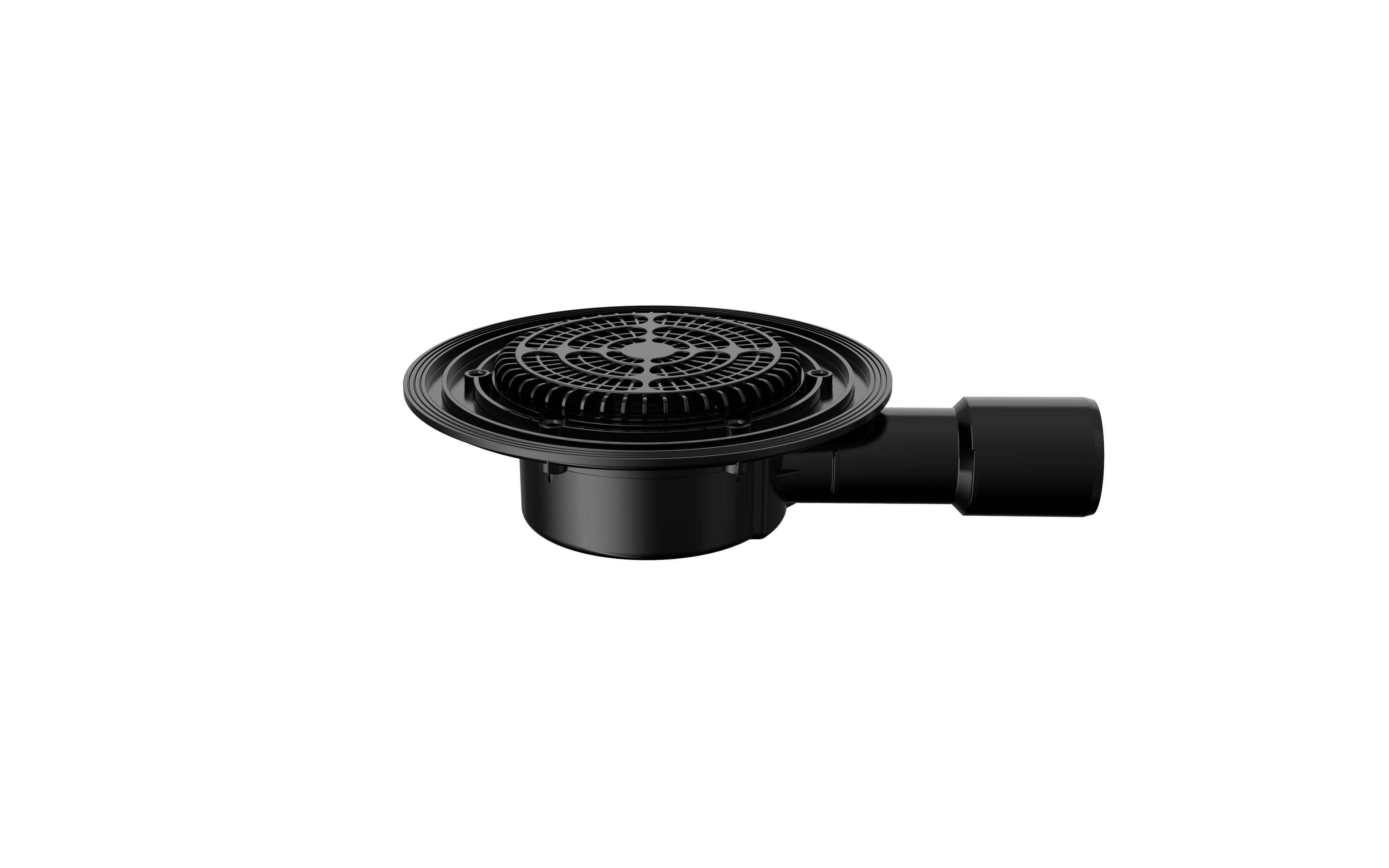

Воронка кровельная VB 090.0 F горизонтальный выпуск DN40/50 без фланца, плоский листвоуловитель

Name: Воронка кровельная VB 090.0 F горизонтальный выпуск DN40/50 без фланца, плоский листвоуловитель
Brand: ФАХМАНН РУССЛАНД

Обновлено 5 месяцев назад

Описание

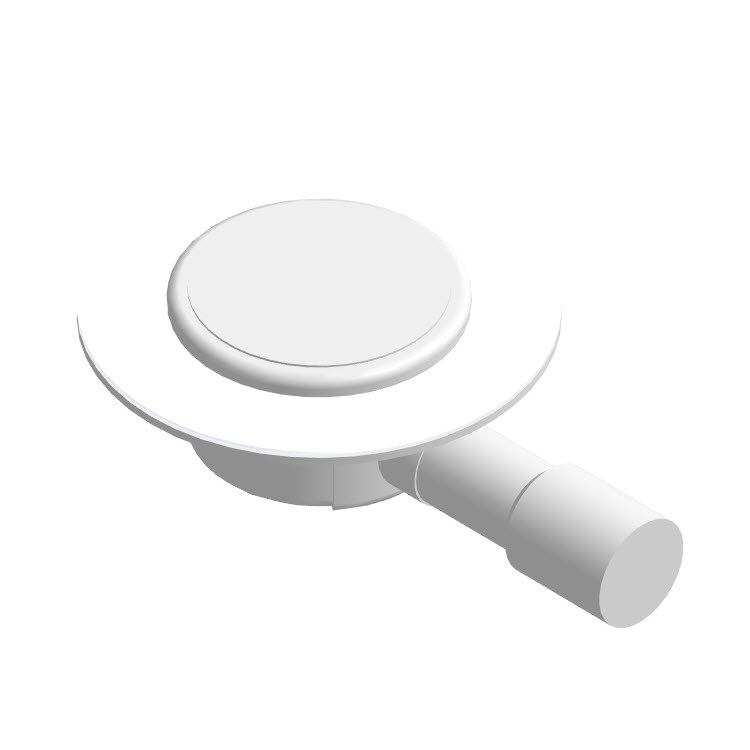

Модель выполнена в виде загружаемого семейства категории "Сантехнические приборы" в двух уровнях детализации. Предусмотрено УГО. Версия файлов Autodesk Revit 2019. Общие параметры семейства – Параметры ФОП 2019. Специализированная компактная воронка Fachmann имеет малое поперечное сечение и большую пропускную способность. Благодаря этому воронка для плоских крыш эффективно отводит воду с кровли во внутренний водосток ливневой канализации и при этом не портит эстетику внешнего вида объекта.

Файлы для скачивания

Формат	Файл	Размер	Версия
rfa	Fachmann_Воронка_Кровельная_VB 090.0.rfa	456 KB	Revit 2019
rvt	Fachmann_ШаблонСпецификацииМоделей.rvt	43.0 MB	Revit 2019
pdf	fachmann_instruktsiya_po_rabote_s_modelyami_3.pdf	2.0 MB	—

Типоразмеры (2)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	F	Y
VB 090.0 Y	VB 090.0 Y	0.42	Воронка кровельная VB 090.0 Y горизонтальный выпуск DN40/50 без фланца, выпуклый листвоуловитель (арт. 01.259)	01.259	Воронка кровельная VB 090.0 Y	False	True
VB 090.0 F	VB 090.0 F	0.43	Воронка кровельная VB 090.0 F горизонтальный выпуск DN40/50 без фланца, плоский листвоуловитель (арт. 01.261)	01.261	Воронка кровельная VB 090.0 F	True	False

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Водосточные системы
Материалы	Поливинилхлорид (PVC)
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	73 mm
Ширина	200 mm
Длина	285 mm
Вес	430 g
Общие характеристики
Количество ADSK Количество	1
Обозначение ADSK Обозначение	СТО 22.29.29-001-36683078-2019
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО «ФАХМАНН РУССЛАНД»
Fachmann МаксимальныйРасход	0.6 л/с
