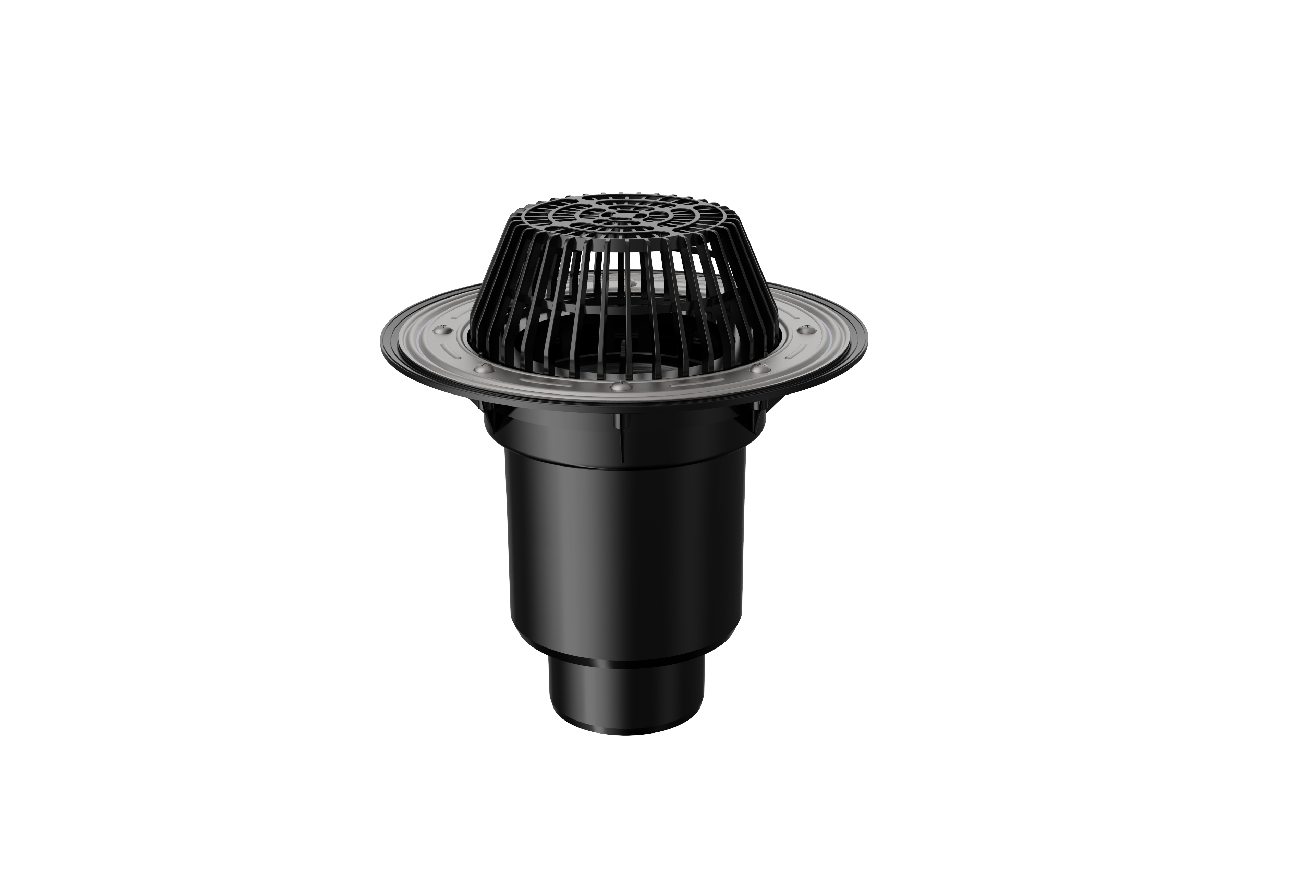

Воронка кровельная VD 616 Y вертикальная с листвоуловителем для неэксплуатируемых кровель с нержавеющим фланцем. DN 110/160

Name: Воронка кровельная VD 616 Y вертикальная с листвоуловителем для неэксплуатируемых кровель с нержавеющим фланцем. DN 110/160
Brand: ФАХМАНН РУССЛАНД

Обновлено 5 месяцев назад

Описание

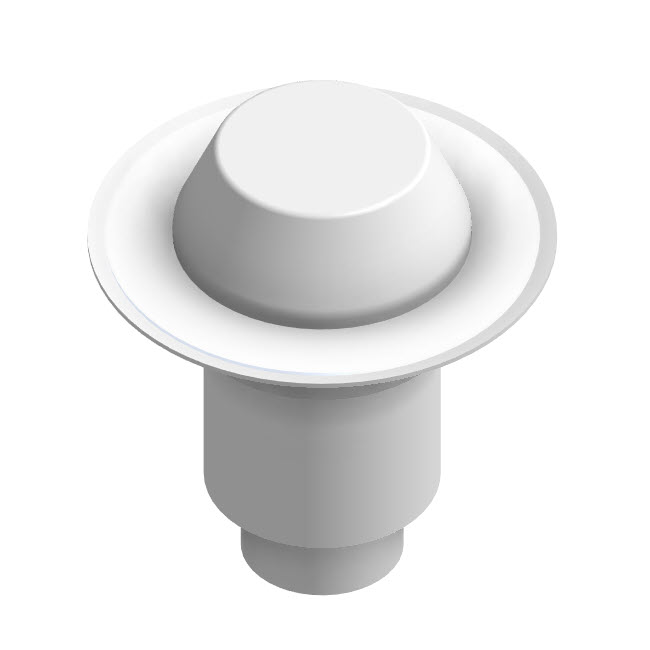

Модель выполнена в виде загружаемого семейства категории "Сантехнические приборы" в двух уровнях детализации. Предусмотрено УГО. Версия файлов Autodesk Revit 2019. Общие параметры семейства – Параметры ФОП 2019. Воронка кровельная с вертикальным выпуском Fachmann подходит для неэксплуатируемых плоских крыш. Применяется на кровлях с полимерными и полимербитумными рулонными и мастичными материалами с внутренним водостоком. Воронка для кровли VD представлена в двух диаметрах: 110 и 160.

Файлы для скачивания

Формат	Файл	Размер	Версия
rfa	Fachmann_Воронка_Кровельная_VD616.rfa	480 KB	Revit 2019
rvt	Fachmann_ШаблонСпецификацииМоделей.rvt	43.0 MB	Revit 2019
pdf	fachmann_instruktsiya_po_rabote_s_modelyami_3.pdf	2.0 MB	—

Типоразмеры (2)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	Листвоуловитель	Описание	Плоский листвоуловитель
VD 616 Y	VD 616 Y	1.1	Воронка кровельная VD 616 Y вертикальная с листвоуловителем для неэксплуатируемых кровель с нержавеющим фланцем. DN 110/160 (арт. 01.196)	01.196	Воронка кровельная VD 616 Y	True	Воронка кровельная с вертикальным выпуском Fachmann подходит для неэксплуатируемых плоских крыш. Применяется на кровлях с полимерными и полимербитумными рулонными и мастичными материалами с внутренним водостоком. Воронка для кровли VD представлена в двух диаметрах: 110 и 160.	False
VD 616 F	VD 616 F	1.13	Воронка кровельная VD 616 F вертикальная с плоским листвоуловителем для неэксплуатируемых кровель с нержавеющим фланцем. DN 110/160 (арт. 01.198)	01.198	Воронка кровельная VD 616 F	False	Воронка кровельная с вертикальным выпуском Fachmann подходит для неэксплуатируемых плоских крыш. Применяется на кровлях с полимерными и полимербитумными рулонными и мастичными материалами с внутренним водостоком. Воронка для кровли VD с уменьшенной высотой представлена в двух диаметрах: 110 и 160.	True

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Водосточные системы
Материалы	Поливинилхлорид (PVC), Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	347 mm
Ширина	317 mm
Длина	317 mm
Вес	1100 g
Общие характеристики
Количество ADSK Количество	1
Обозначение ADSK Обозначение	СТО 22.29.29-001-36683078-2019
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО «ФАХМАНН РУССЛАНД»
Fachmann МаксимальнаяТемператураВнутреннейПоверхностиВоронки	+55 °С
