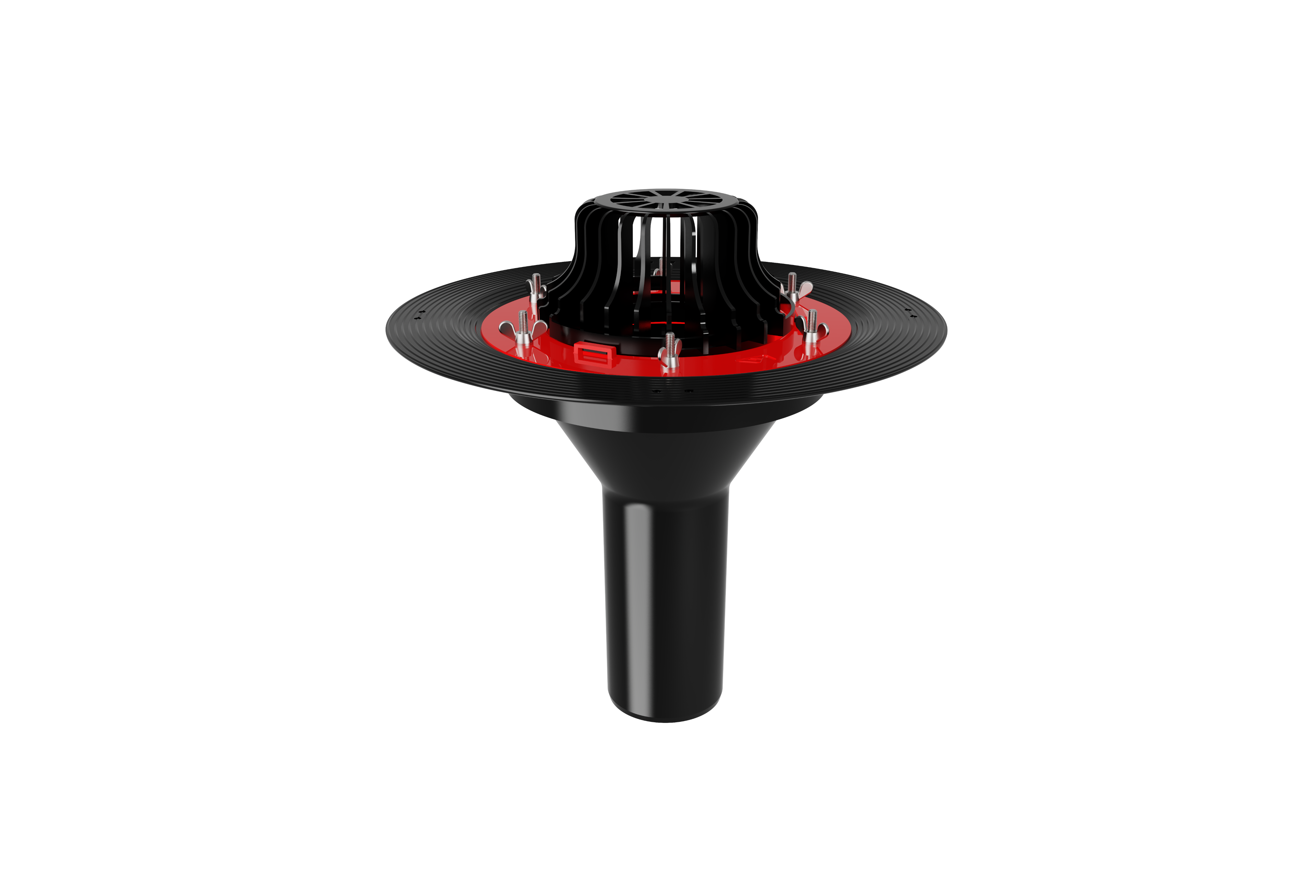

Воронка кровельная с закладным элементом VMPro 90x300

Name: Воронка кровельная с закладным элементом VMPro 90x300
Brand: ФАХМАНН РУССЛАНД

Обновлено 5 месяцев назад

Описание

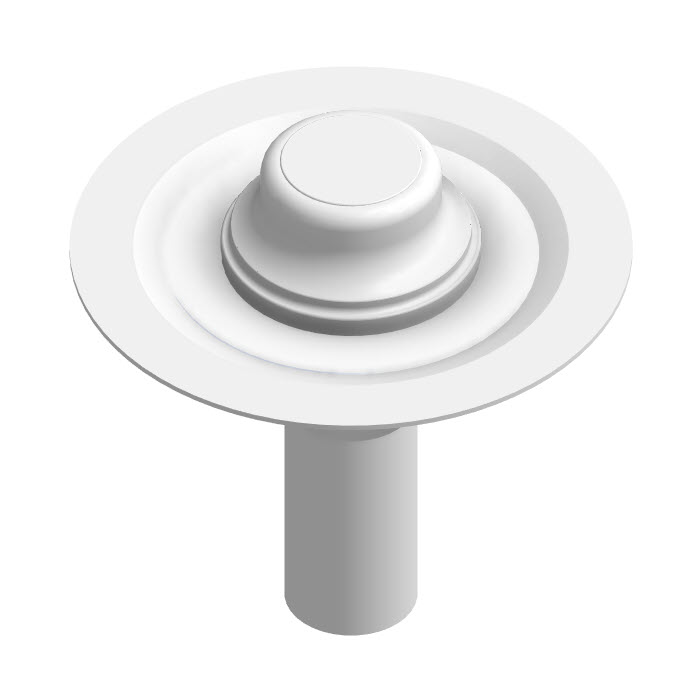

Модель выполнена в виде загружаемого семейства категории "Сантехнические приборы" в двух уровнях детализации. Предусмотрено УГО. Версия файлов Autodesk Revit 2019. Общие параметры семейства – Параметры ФОП 2019. Кровельная воронка с вертикальным выпуском Fachmann применяется на неэксплуатируемых плоских крышах с гидроизоляционными материалами на основе модифицированного битума и поливинилхлорида. Обеспечивает отвод дождевой и талой воды во внутренний водосток ливневой канализации.

Файлы для скачивания

Формат	Файл	Размер	Версия
pdf	fachmann_instruktsiya_po_rabote_s_modelyami_3.pdf	2.0 MB	—
rvt	Fachmann_ШаблонСпецификацииМоделей.rvt	43.0 MB	Revit 2019
rfa	Fachmann_Воронка_Кровельная_VMPro.rfa	684 KB	Revit 2019

Типоразмеры (4)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Наименование ADSK Наименование	Диаметр условный ADSK_Диаметр условный	Код изделия ADSK_Код изделия	Наименование краткое ADSK_Наименование краткое	Fachmann МаксимальныйРасход
75х300	VMPro 75x300	1.57	Воронка кровельная с закладным элементом VMPro 75x300 (арт. 01.172)	75 мм	01.172	Воронка кровельная VMPro 75x300	7.4 л/с
90х300	VMPro 90x300	1.6	Воронка кровельная с закладным элементом VMPro 90x300 (арт. 01.173)	90 мм	01.173	Воронка кровельная VMPro 90x300	7.8 л/с
110х590	VMPro 110x590	2.08	Воронка кровельная с закладным элементом VMPro 110x590 (арт. 01.174)	110 мм	01.174	Воронка кровельная VMPro 110x590	11.0 л/с
160х590	VMPro 160x590	2.44	Воронка кровельная с закладным элементом VMPro 160x590 (арт. 01.175)	160 мм	01.175	Воронка кровельная VMPro 160x590	13.7 л/с

Технические характеристики

Общее
Категория	Архитектурные объекты
Тип	Водосточные системы
Материалы	Нержавеющая сталь, Поливинилхлорид (PVC)
Сайт производителя	Перейти
Каталог	Перейти
Размеры
Высота	380 mm
Ширина	380 mm
Длина	380 mm
Вес	1600 g
Общие характеристики
Количество ADSK Количество	1
Обозначение ADSK Обозначение	СТО 22.29.29-001-36683078-2019
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ООО «ФАХМАНН РУССЛАНД»
Fachmann МаксимальнаяТемператураВнутреннейПоверхностиВоронки	+55 °С
