Клиновые обрезиненные задвижки 30ч39р (30вч39р) типа ABRA A40 PN10 и PN16 DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600 фланцевые 30вч39р, (30ч39р) DIN3202 F4 ABRA A40 F4 DN40-600 PN10/16 со штурвалом

Name: Клиновые обрезиненные задвижки 30ч39р (30вч39р) типа ABRA A40 PN10 и PN16 DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600 фланцевые 30вч39р, (30ч39р) DIN3202 F4 ABRA A40 F4 DN40-600 PN10/16 со штурвалом
Brand: ABRA - АБРА

Обновлено 4 месяца назад

Описание

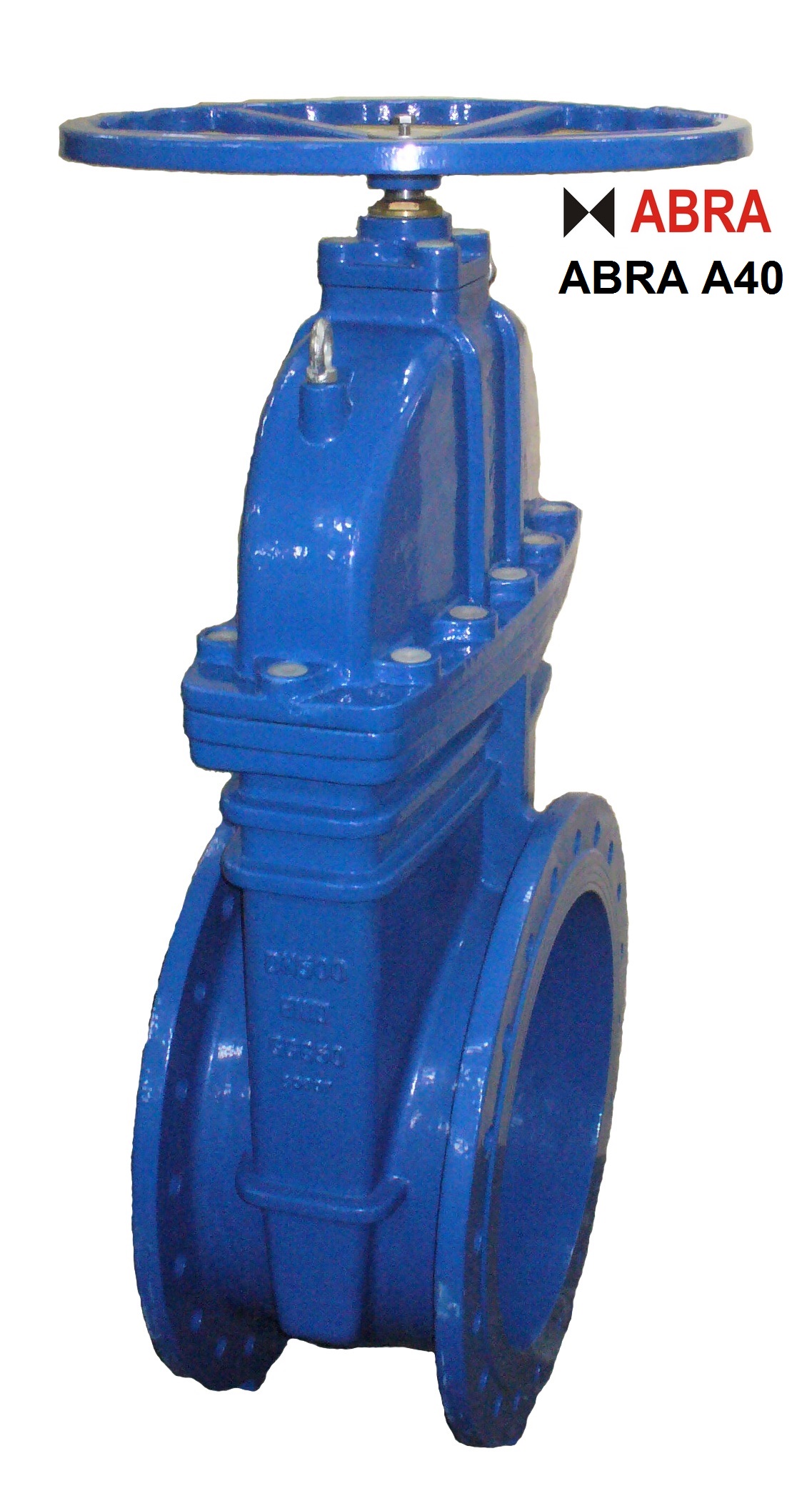

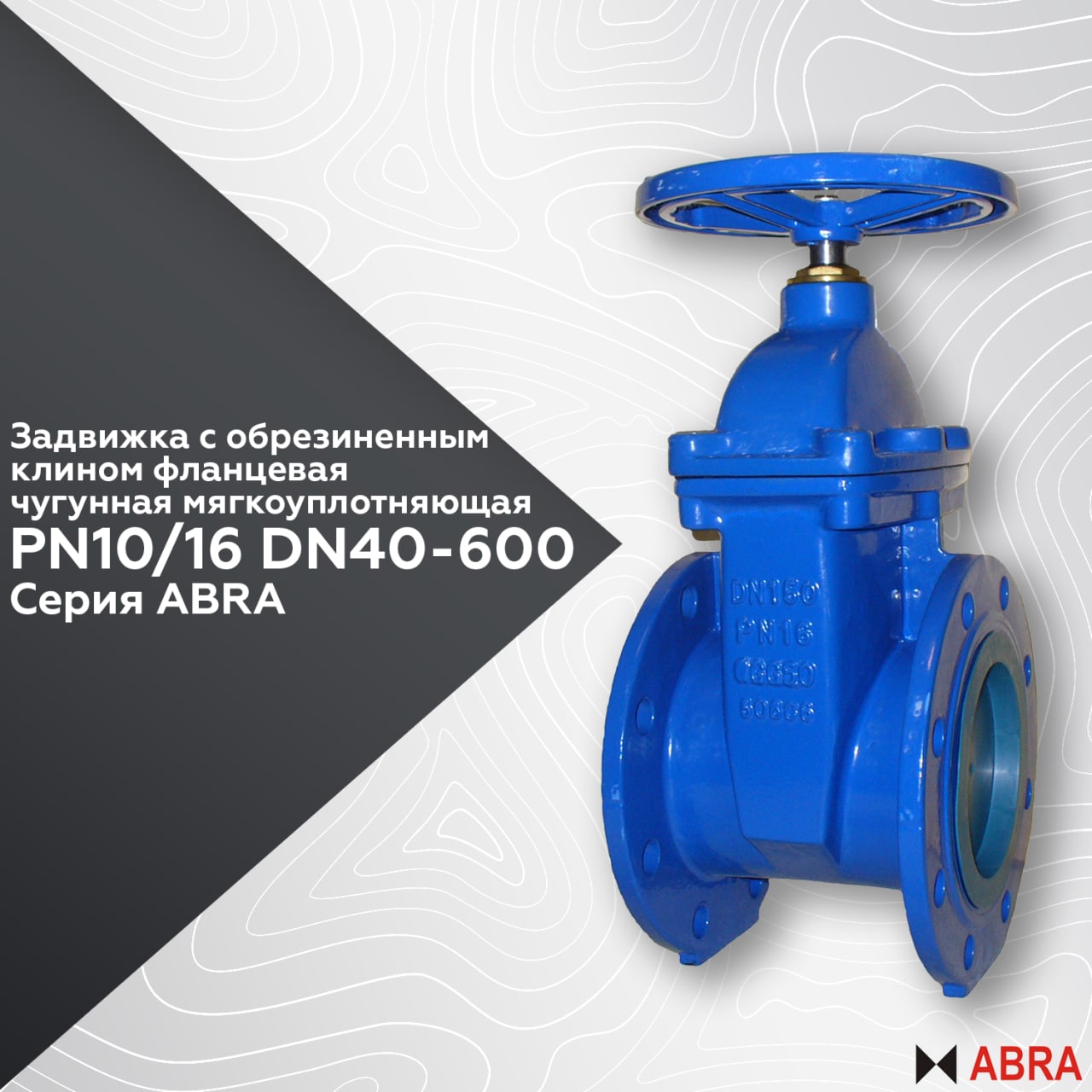

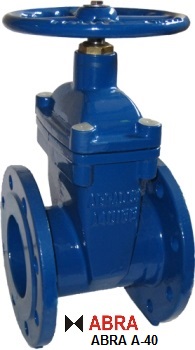

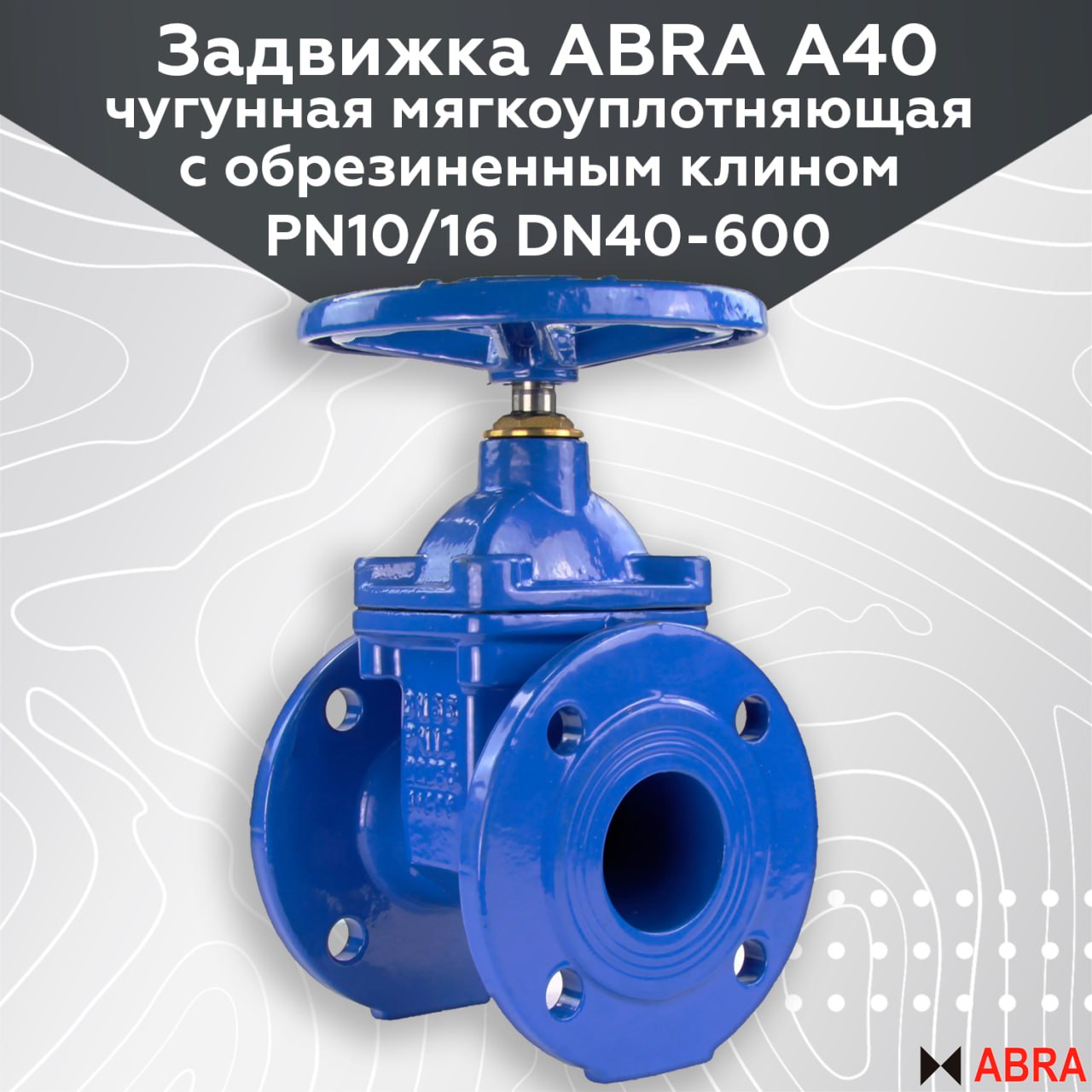

Задвижка с обрезиненным клином фланцевая чугунная DN40-600, PN10 и PN16, Задвижки обрезиненные ABRA A40-10(16) DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600 со штурвалом ABRA A40-16, 30вч39р (30ч39р). Строительная длина DIN3202 F4 = EN558-1 GR (серия) 14 = ГОСТ 3706-93 (ряд 3) / NRS resilient gate valve with handwheel - manual operated

Файлы для скачивания

Формат	Файл	Размер	Версия
rfa	ABRA__A40_DN40-600_Handwheel_PN10_PN16.rfa	1.9 MB	Revit 2018
pdf	Задвижка A-40-16 со штурвалом.pdf	4.4 MB	—
pdf	Задвижка A-40-10 со штурвалом.pdf	4.2 MB	—

Типоразмеры (30)

Наименование	Масса ADSK Масса	Наименование ADSK Наименование	Диаметр условный ADSK_Диаметр условный	Код изделия ADSK_Код изделия	PN
ABRA-A4016-040 PN16	9	Задвижка с обрезиненным клином фланцевая чугунная со штурвалом ABRA-A4016-040 PN16	40 мм	ABRA-A4016-040 PN16	16.0 МПа
ABRA-A4016-050 PN16	10	Задвижка с обрезиненным клином фланцевая чугунная со штурвалом ABRA-A4016-050 PN16	50 мм	ABRA-A4016-050 PN16	16.0 МПа
ABRA-A4016-065 PN16	12	Задвижка с обрезиненным клином фланцевая чугунная со штурвалом ABRA-A4016-065 PN16	65 мм	ABRA-A4016-065 PN16	16.0 МПа
ABRA-A4016-080 PN16	16	Задвижка с обрезиненным клином фланцевая чугунная со штурвалом ABRA-A4016-080 PN16	80 мм	ABRA-A4016-080 PN16	16.0 МПа
ABRA-A4016-100 PN16	20	Задвижка с обрезиненным клином фланцевая чугунная со штурвалом ABRA-A4016-100 PN16	100 мм	ABRA-A4016-100 PN16	16.0 МПа

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Этиленпропиленовый каучук, Эпоксидная смола, Чугун, Резина, Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Инструкция	Перейти
Сертификат	Перейти
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ABRA TM
Материал наименование ADSK_Материал наименование	Чугун DIN GGG50
Изготовитель	Китай
