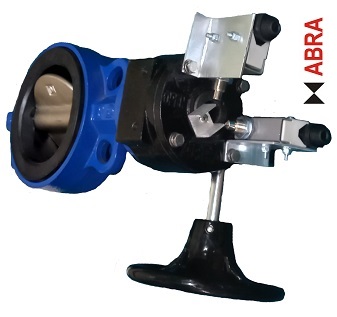

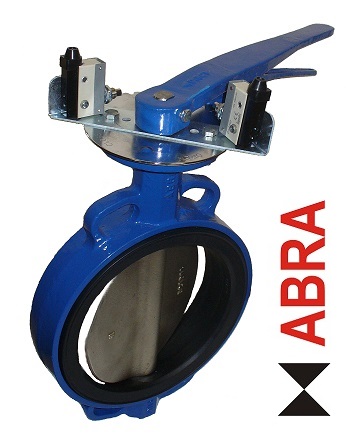

PN16 DN32-600 затвор дисковый поворотный с концевыми выключателями для сигнализации о положении затвора (открыто или закрыто) межфланцевый или фланцевый ABRA-BUV-WF(FL)

Name: PN16 DN32-600 затвор дисковый поворотный с концевыми выключателями для сигнализации о положении затвора (открыто или закрыто) межфланцевый или фланцевый ABRA-BUV-WF(FL)
Brand: ABRA - АБРА

Обновлено 4 месяца назад

Описание

PN16 DN32-600 затвор дисковый поворотный с концевыми выключателями для сигнализации о положении затвора (открыто или закрыто) межфланцевый или фланцевый. Строительная длина EN558-1 GR (серия) 20 = ISO 5752 "short" = EN558 Series 20 (ряд 20) = DIN 3202 T3 K1 = ISO 5752 Series 20 = API 609 Table 1 = EN 593
Конструктивные решения и стабильное качество производства обеспечивает поворотным затворам ABRA-BUV самую высокую степень герметичности – класс «А» (по ГОСТ 54808 и ГОСТ 9544).
Жесткая посадка диска на шток шлицевыми или полигональными соединениями. Никаких шпонок, штифтов, заклепок, пинов, крепежных пальцев.

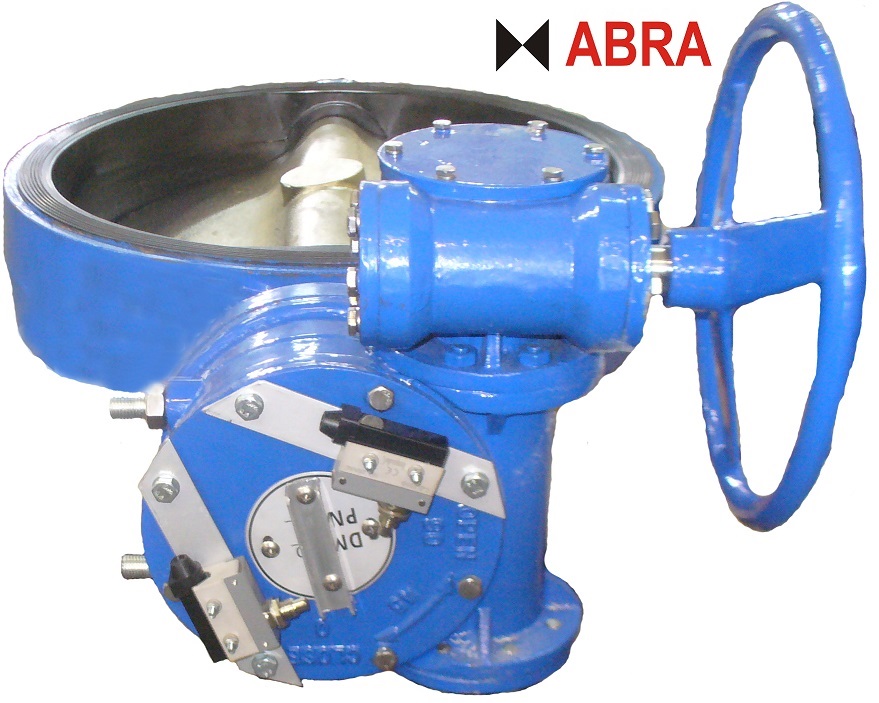

Прочная ручка с фиксацией через каждые 10°, которая не гнется и не ломается или простой и надежный редуктор. Мощная и надежная конструкция.

Файлы для скачивания

Формат	Файл	Размер	Версия
rfa	ABRA_BUV__VF_826_863_866_DN32-600_Gear_PN16.rfa	1.1 MB	Revit 2018
jpg	abradoxzatvordiskovyypovorotnyymejflancevyyabra-bu.jpg	46 KB	—
rfa	abradoxzatvordiskovyypovorotnyymejflancevyyabra-bu.rfa	3.8 MB	Revit 2019
txt	abradoxzatvordiskovyypovorotnyymejflancevyyabra-bu.txt	28 KB	—
jpg	abradoxzatvordiskovyypovorotnyymejflancevyyabra-bu.jpg	56 KB	—
rfa	abradoxzatvordiskovyypovorotnyymejflancevyyabra-bu.rfa	3.3 MB	Revit 2019
txt	abradoxzatvordiskovyypovorotnyymejflancevyyabra-bu.txt	28 KB	—
txt	ФОП2019.txt	76 KB	—
rfa	ABRA_BUV__VF_826_863_866_DN32-300_Handle_PN16.rfa	1.4 MB	Revit 2018

Типоразмеры (16)

Наименование	Диаметр условный ADSK_Диаметр условный	Угол
ABRA-BUV-VF-600 G PN16	600 мм	15.00° deg
ABRA-BUV-VF-500 G PN16	500 мм	15.00° deg
ABRA-BUV-VF-450 G PN16	450 мм	15.00° deg
ABRA-BUV-VF-400 G PN16	400 мм	15.00° deg
ABRA-BUV-VF-350 G PN16	350 мм	15.00° deg

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Эпоксидная смола, Чугун, Сталь, горячее цинкование, Сталь, гальваническое покрытие цинком, Резина, Нержавеющая сталь
Сайт производителя	Перейти
Каталог	Перейти
Инструкция	Перейти
Сертификат	Перейти
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	ABRA TM
PN	16.0 МПа
Изготовитель	Китай
