Альбом 2D узлов для кровельной системы ЭКСТРА ЛАЙТ в Autodesk Revit

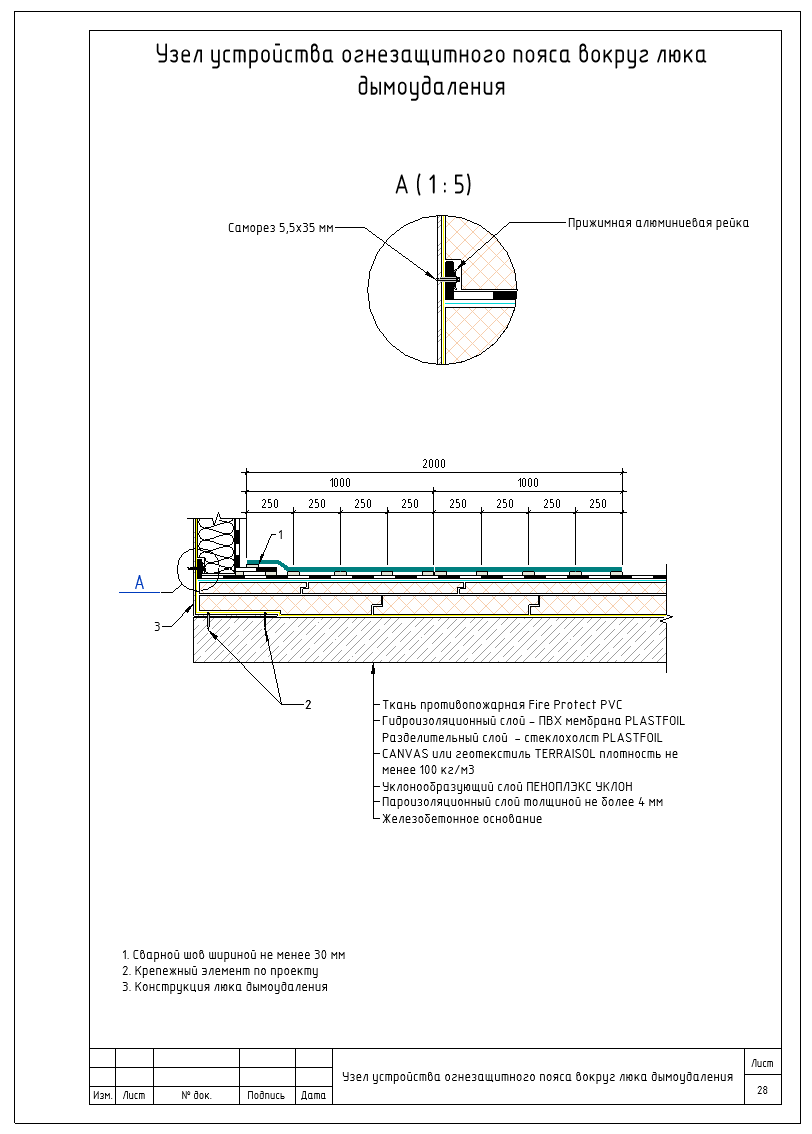

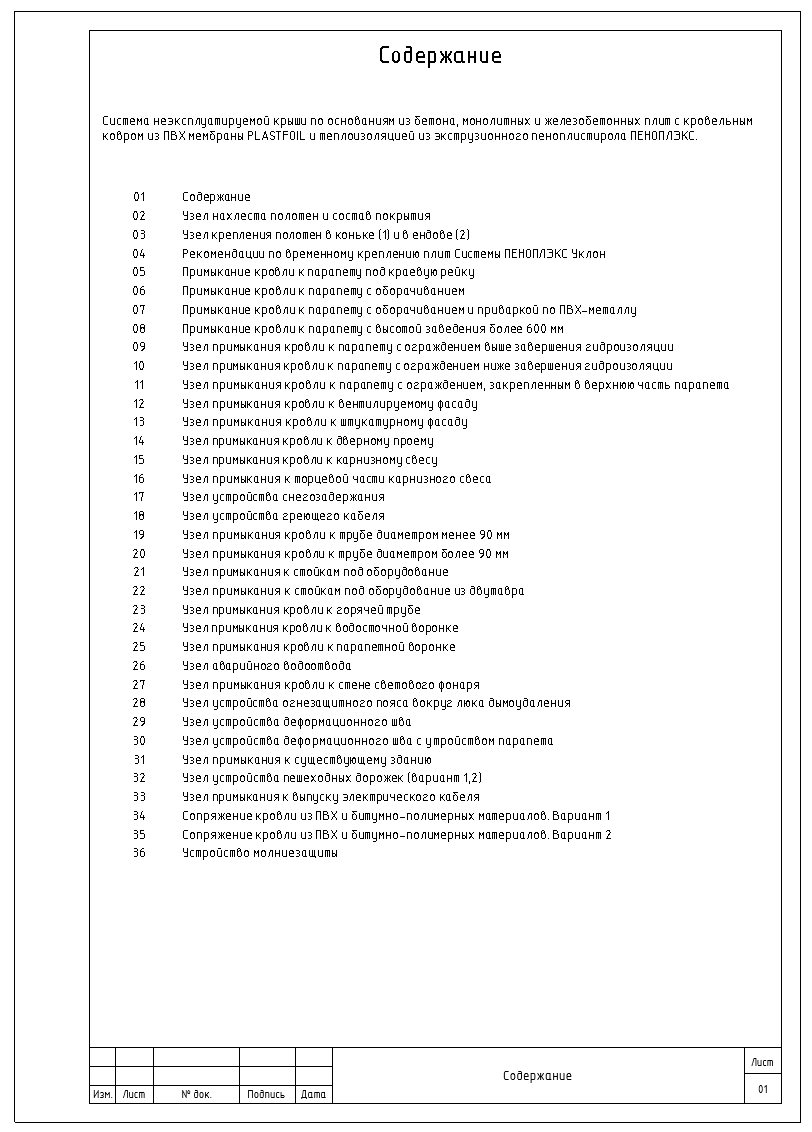

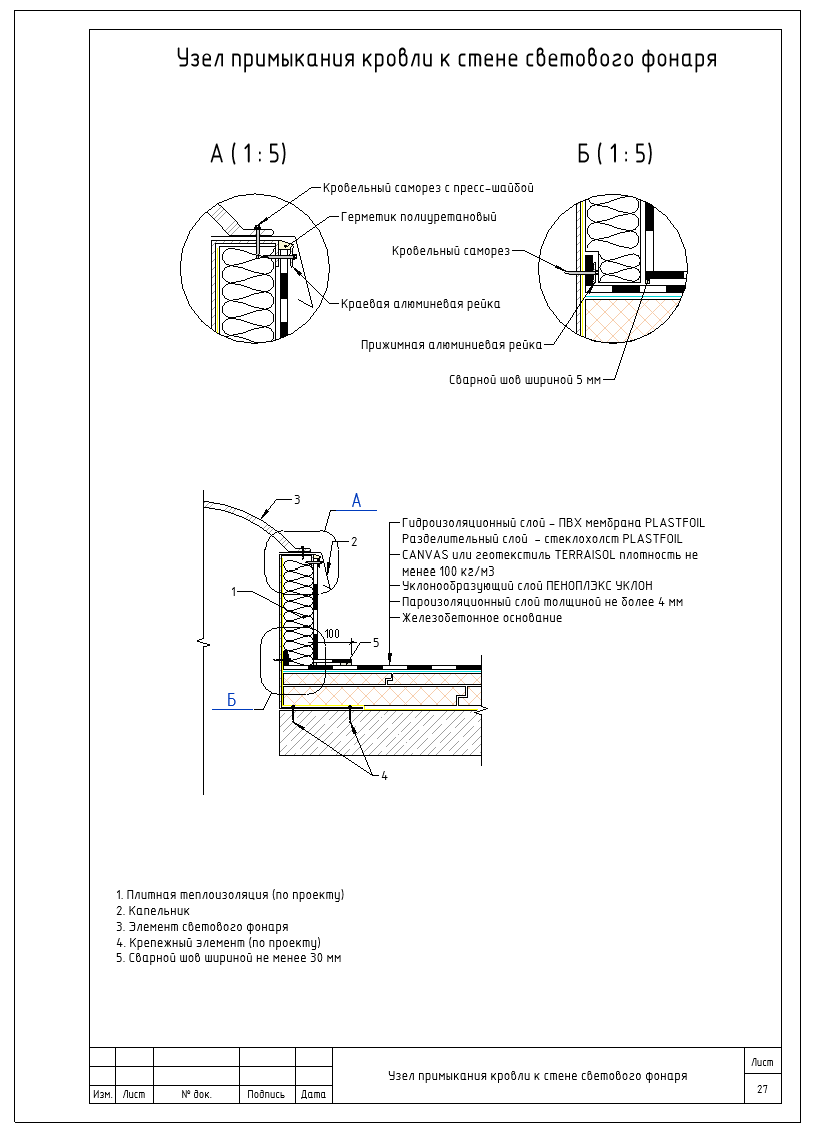

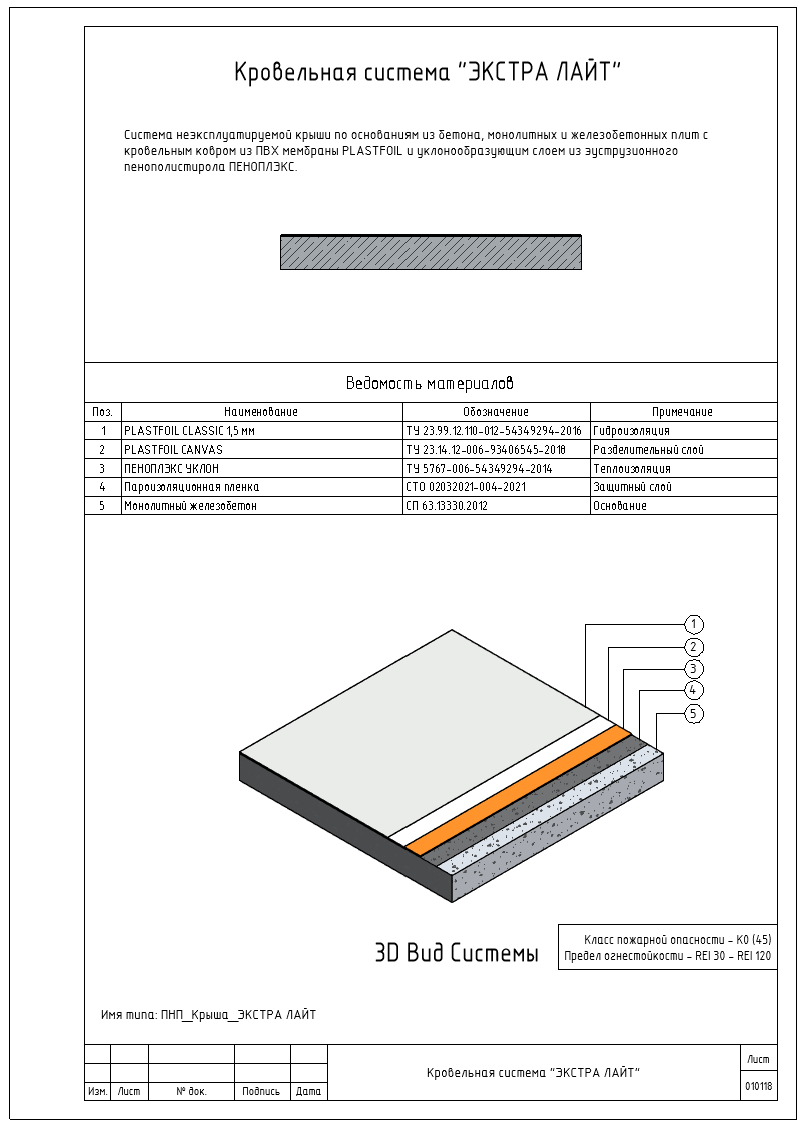

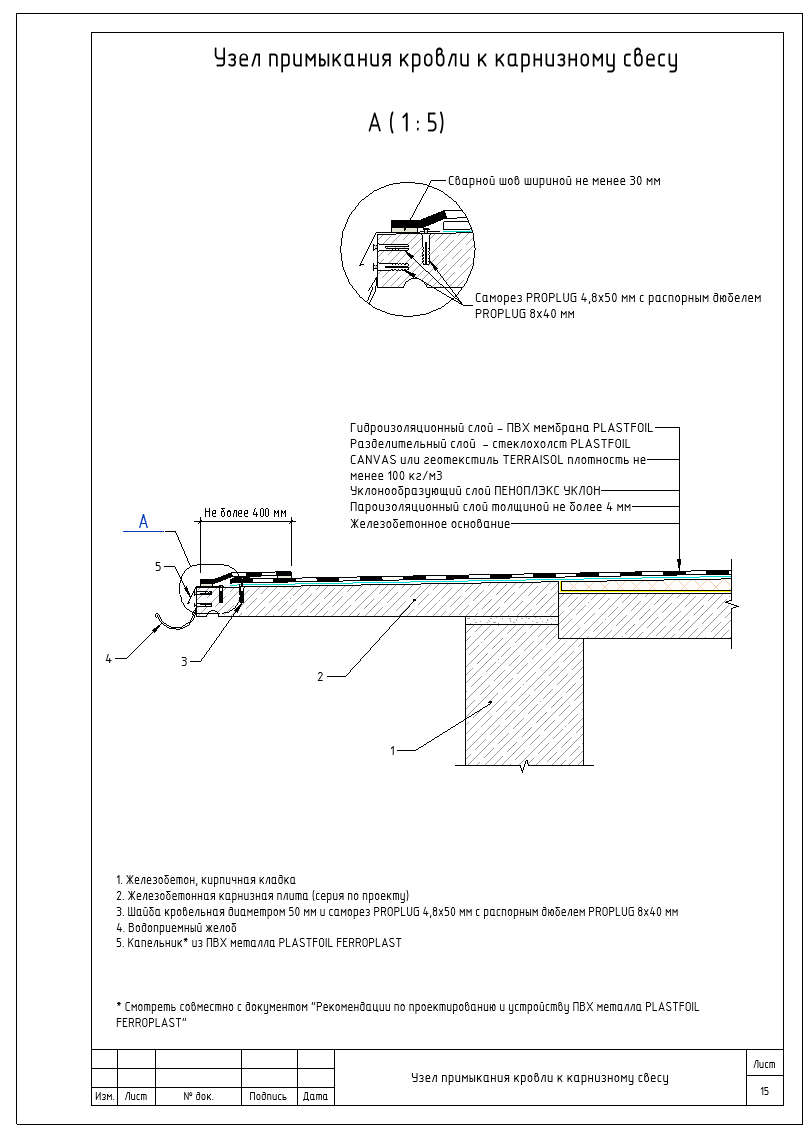

ЭКСТРА ЛАЙТ - неэксплуатируемая кровельная система по железобетонному основанию с уклонообразующим слоем из плит ПЕНОПЛЭКС УКЛОН, отличающимся высокими прочностными характеристиками. Номенклатура изделий позволяет организовать уклон в 1,7 % и 3,4 %. Гидроизоляция выполнена из ПВХ мембраны PLASTFOIL. Между ПВХ мембраной и экструзионным пенополистиролом необходимо предусмотреть разделительный слой — стеклохолст PLASTFOIL CANVAS или геотекстиль TERRAISOL. В качестве пароизоляции возможно применение плёнок (полиэтилен), монтаж которых допустим при отрицательных температурах. Комплекты для механической фиксации представлены анкер-втулками PROPLUG, шайбами кровельными стальными саморезами для анкер-втулок PROPLUG, дюбелями PROPLUG. Альбом создан в Autodesk Revit 2022 на основе стандартного шаблона ADSK и содержит 36листов. Файл имеет расширение *.rvt. Узлы разработаны с использование стандартного функционала программы и предназначены для импорта в проект. При разработке использованы следующие категории семейств: «Элементы узлов», «Цветовые области» и «Аннотационные обозначения».
