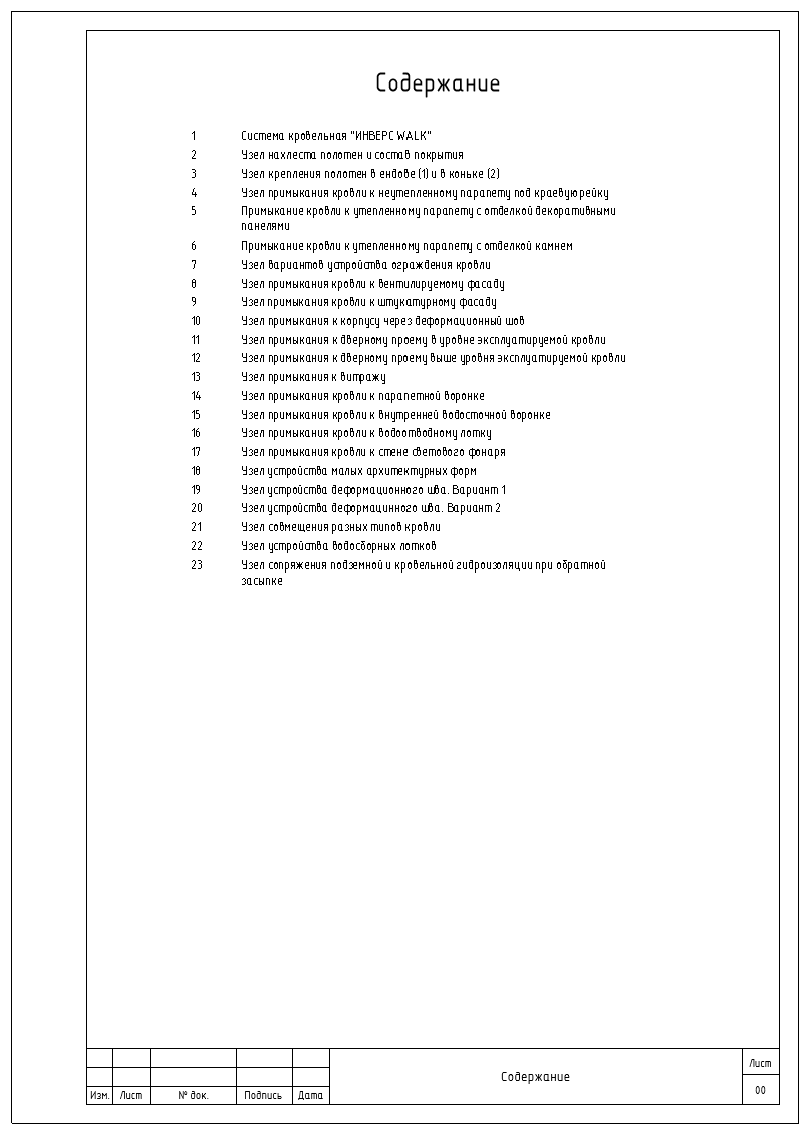

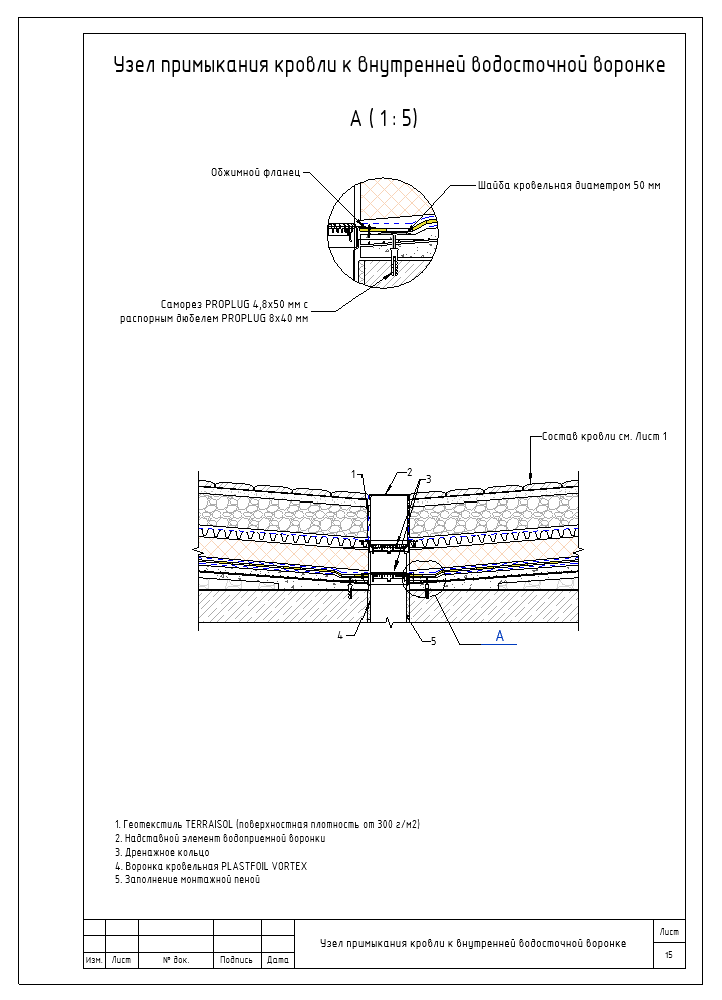

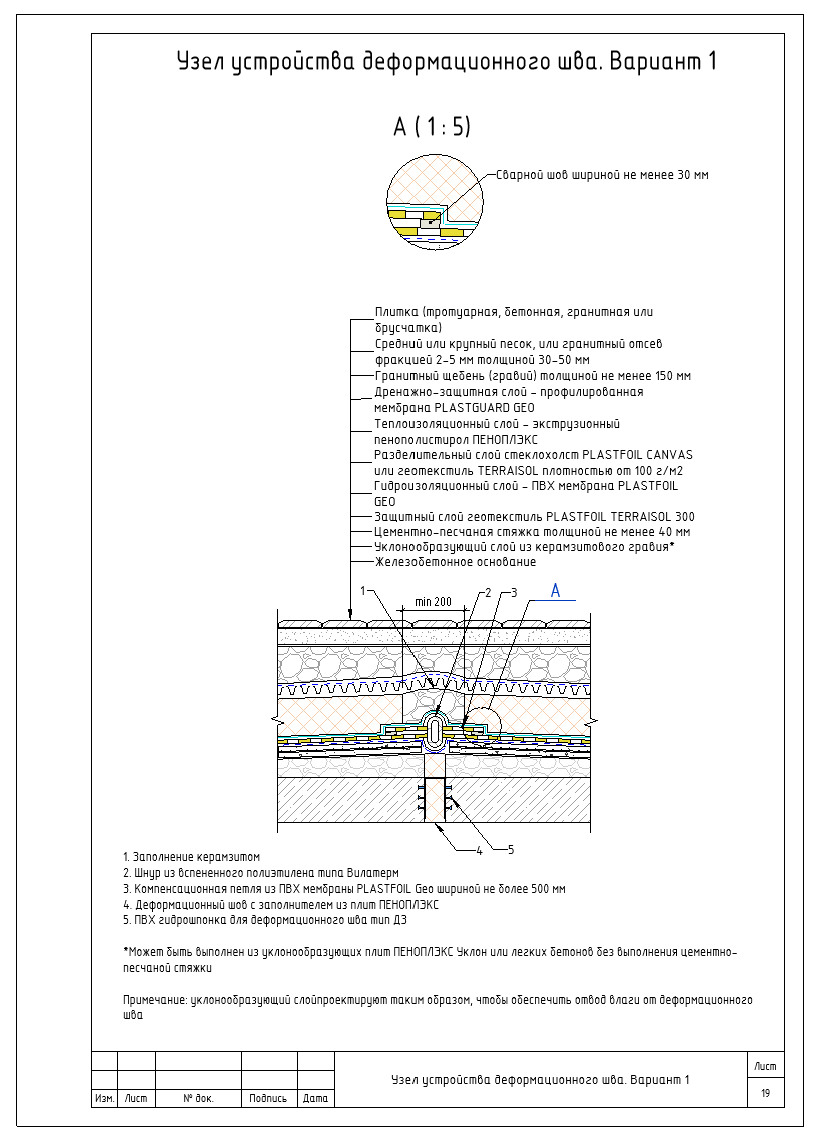

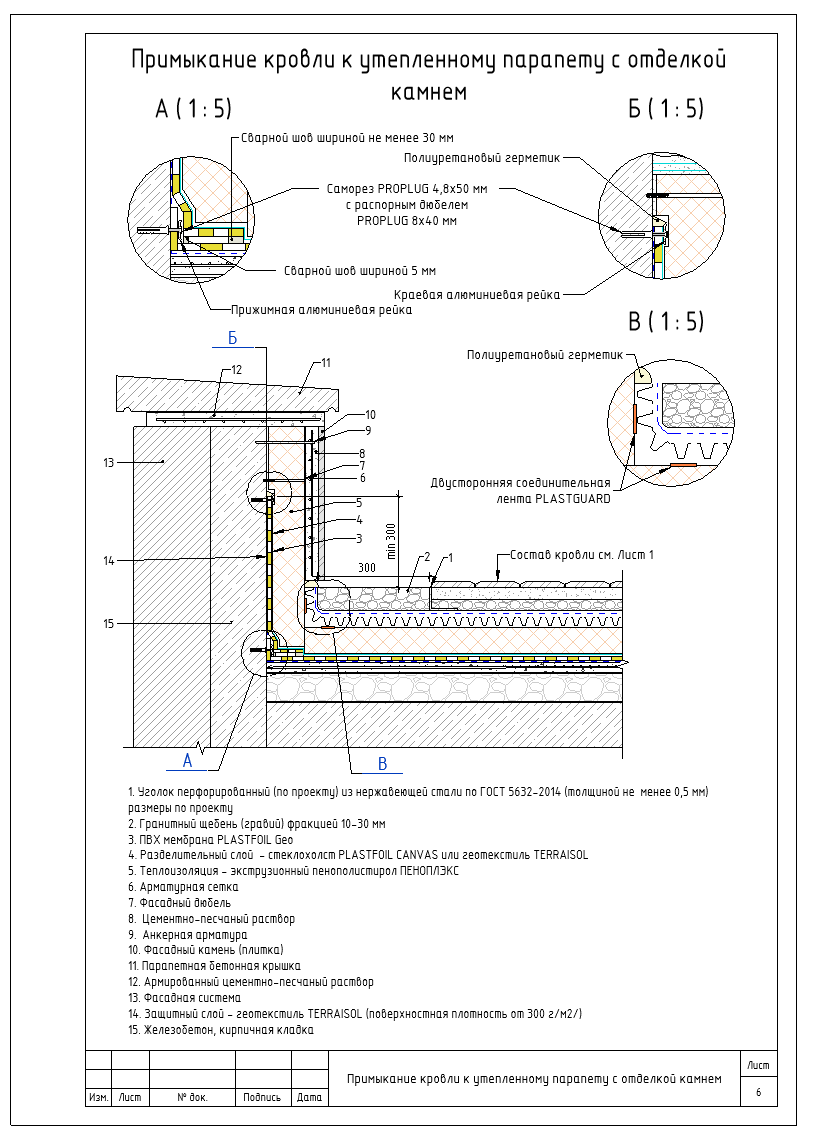

Альбом 2D узлов для кровельной системы ИНВЕРС WALK в Autodesk Revit

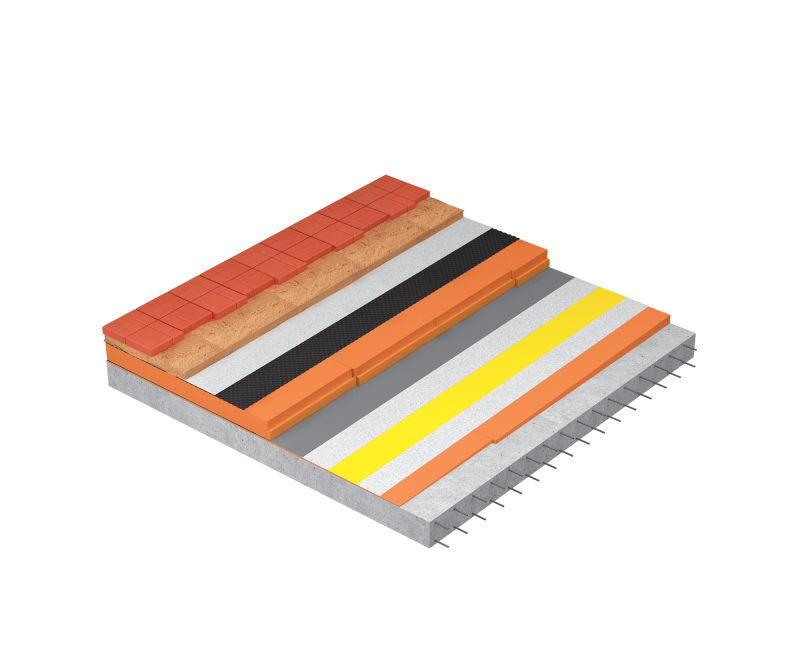

ИНВЕРС WALK - Эксплуатируемая инверсионная кровельная система по железобетонному основанию. Покрытие рассчитано на пешеходную нагрузку и предполагает устройство тротуарной плитки по песчаной подготовке и дренажного слоя из профилированной мембраны PLASTGUARD GEO. Теплоизоляционный слой выполнен из экструзионного пенополистирола ПЕНОПЛЭКС, отличающегося высокими теплоизолирующими, прочностными характеристиками, а также практически нулевым водопоглощением. Между экструзионным пенополистиролом и ПВХ мембраной PLASTFOIL GEO необходимо предусмотреть разделительный слой — стеклохолст PLASTFOIL CANVAS или геотекстиль TERRAISOL. В свою очередь между ПВХ мембраной и уклонообразующим слоем из экструзионного пенополистирола ПЕНОПЛЭКС УКЛОН необходимо предусмотреть разделительный слой из тех же материалов. Альбом разработан в Autodesk Revit 2022 на основе стандартного шаблона ADSK и содержит 23 листа. Файл имеет расширение *.rvt. Узлы разработаны с использование стандартного функционала программы и предназначены для импорта в проект. При разработке использованы следующие категории семейств: «Элементы узлов», «Цветовые области» и «Аннотационные обозначения».
