Альбом 2D узлов для кровельной системы ЭКСТРА WAY в Autodesk Revit

Name: Альбом 2D узлов для кровельной системы ЭКСТРА WAY в Autodesk Revit
Brand: ПЕНОПЛЭКС

Обновлено 9 месяцев назад

Описание

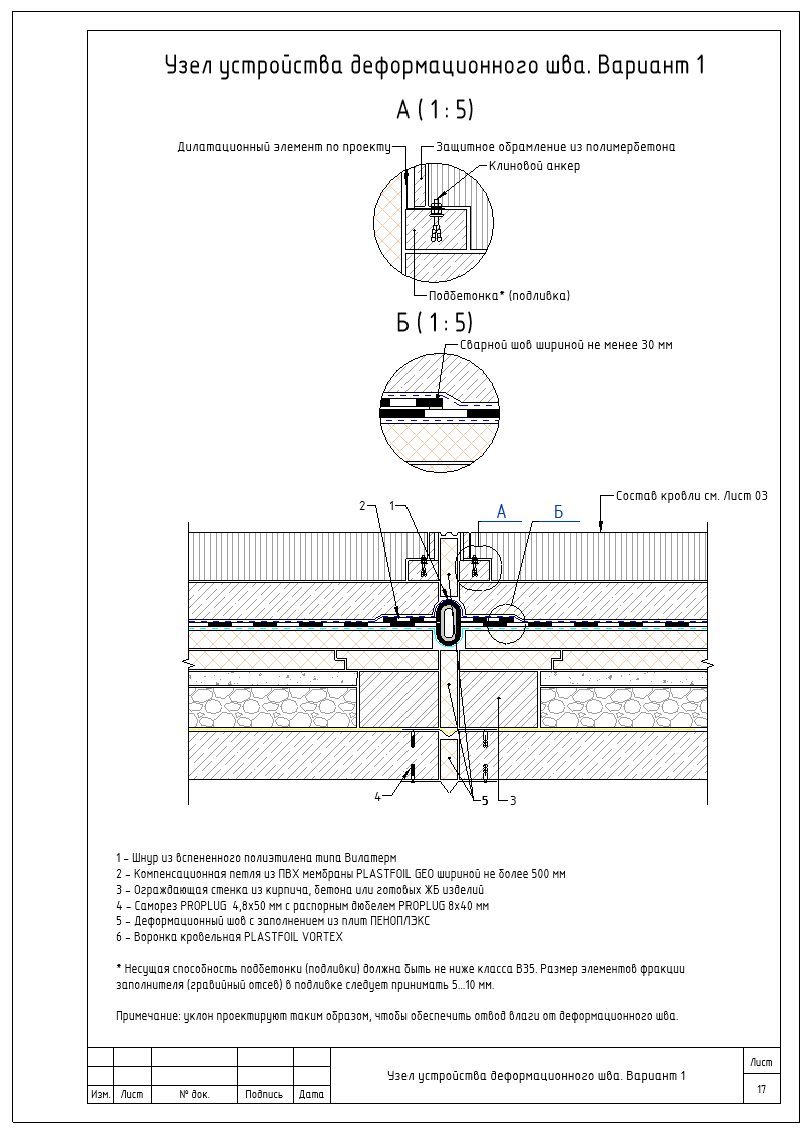

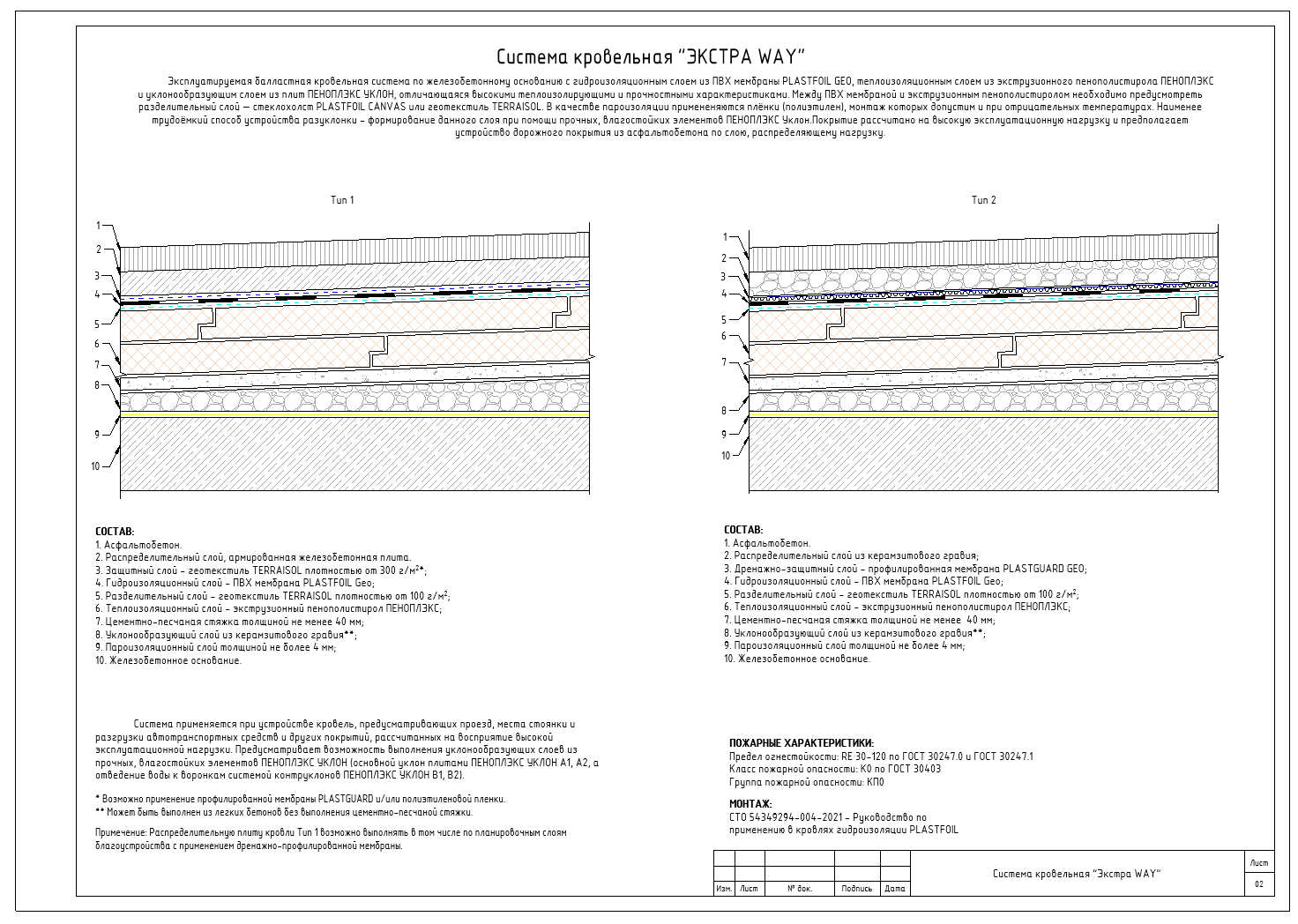

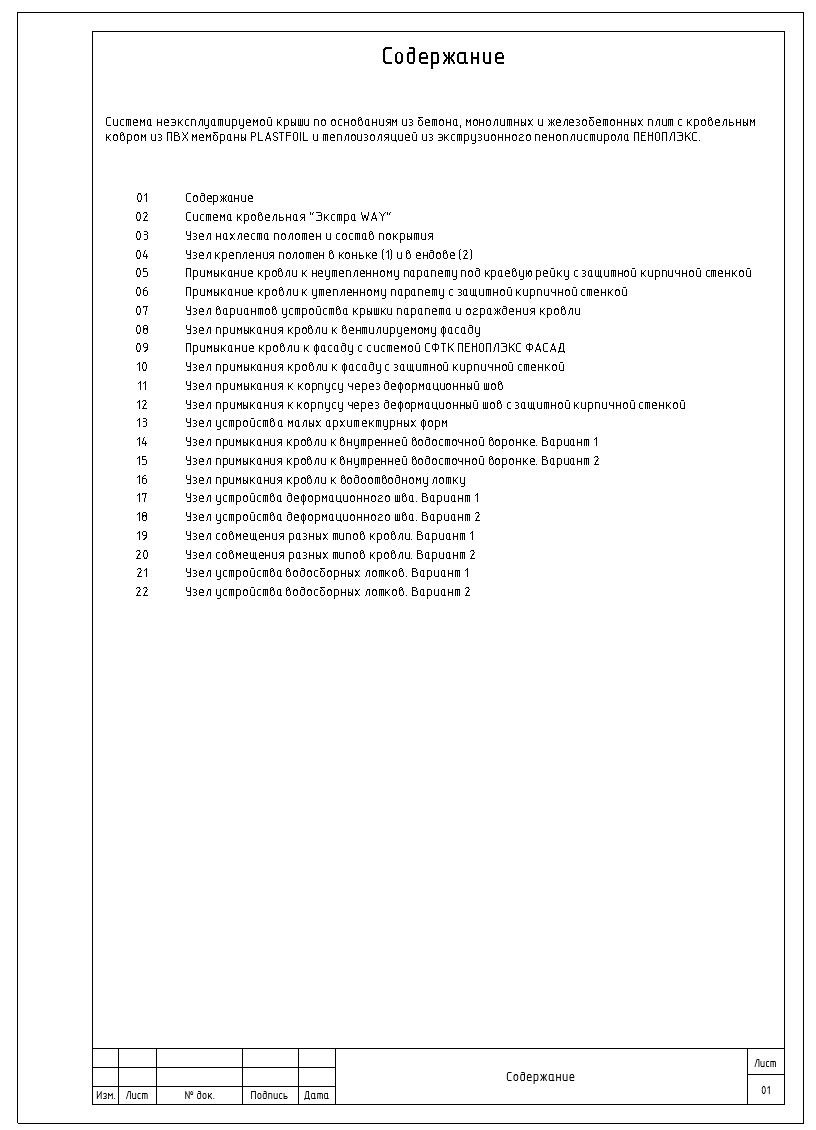

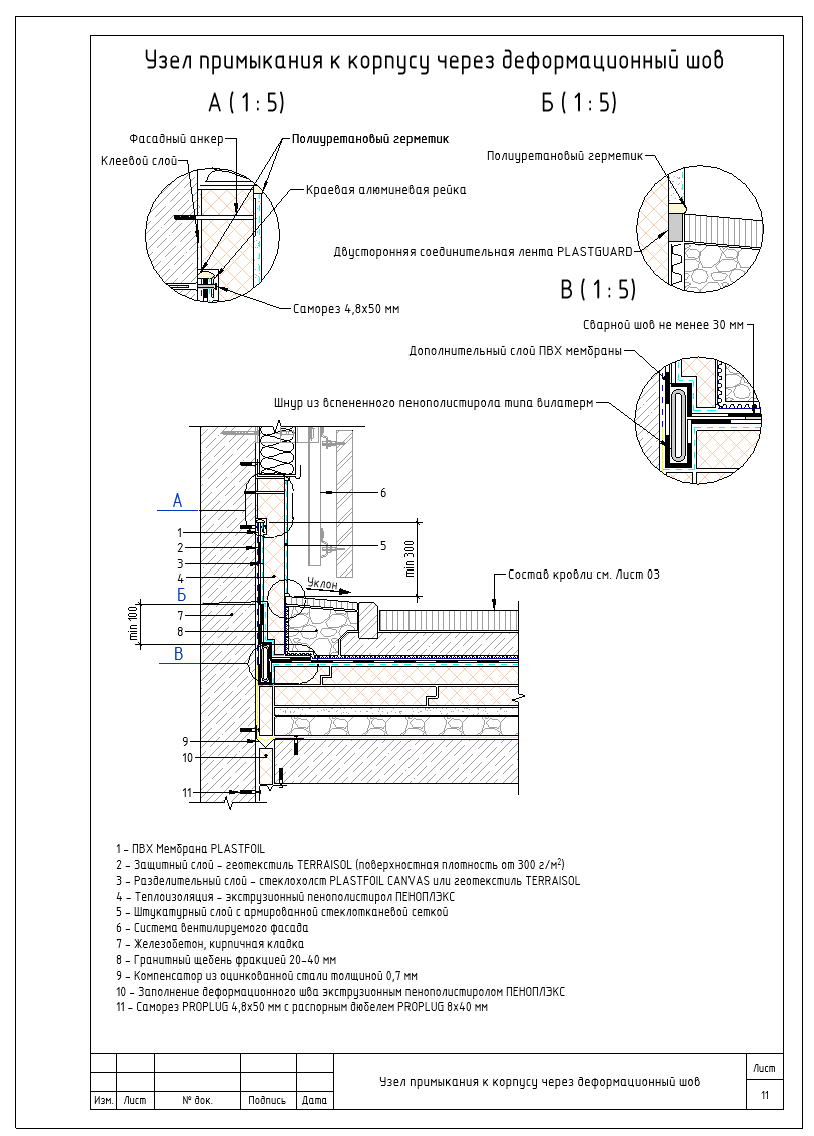

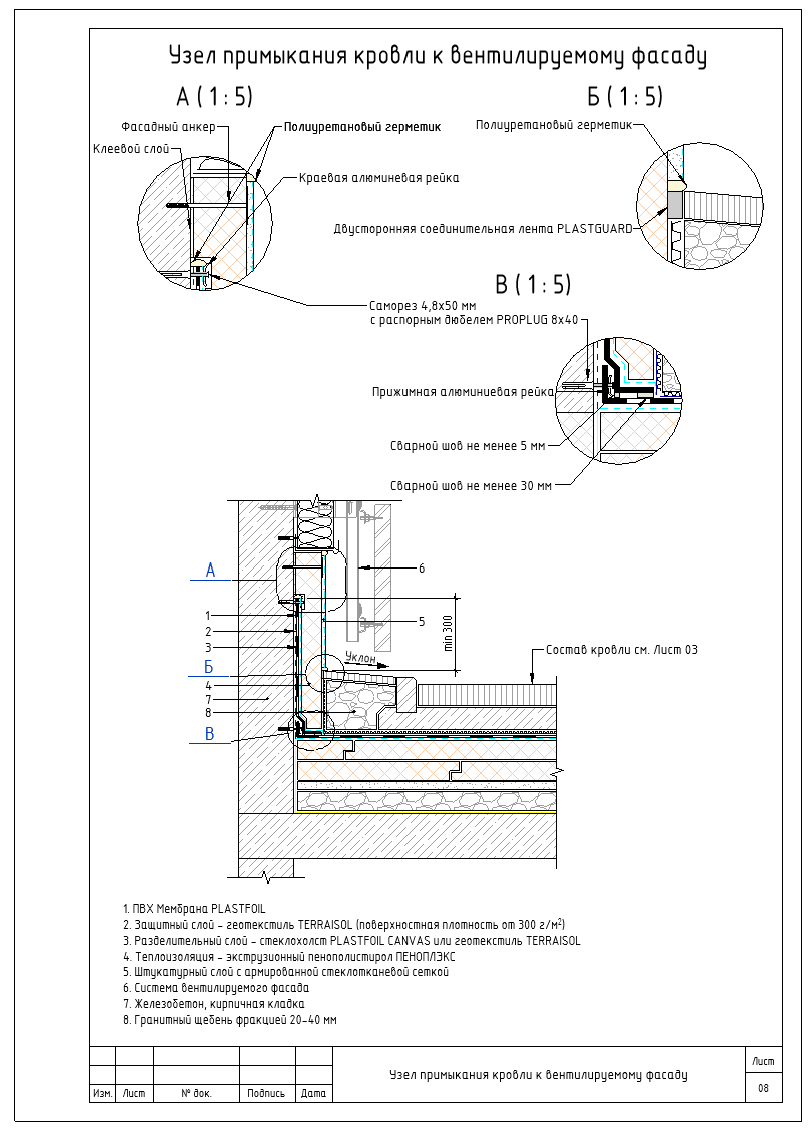

ЭКСТРА WAY - эксплуатируемая балластная кровельная система по железобетонному основанию с гидроизоляционным слоем из ПВХ мембраны PLASTFOIL GEO, теплоизоляционным слоем из экструзионного пенополистирола ПЕНОПЛЭКС и уклонообразующим слоем из плит ПЕНОПЛЭКС УКЛОН, отличающаяся высокими теплоизолирующими и прочностными характеристиками. Между ПВХ мембраной и экструзионным пенополистиролом необходимо предусмотреть разделительный слой — стеклохолст PLASTFOIL CANVAS или геотекстиль TERRAISOL. Покрытие рассчитано на высокую эксплуатационную нагрузку и предполагает устройство дорожного покрытия из асфальтобетона по слою, распределяющему нагрузку. Альбом создан в Autodesk Revit 2022 на основе стандартного шаблона ADSK и содержит 22 листа. Файл имеет расширение *.rvt. Узлы разработаны с использование стандартного функционала программы и предназначены для импорта в проект. При разработке использованы следующие категории семейств: «Элементы узлов», «Цветовые области» и «Аннотационные обозначения».

Файлы для скачивания

Формат	Файл	Размер	Версия
rvt	АЛЬБОМ_УЗЛОВ_2D_010315_ЭКСТРА_WAY_АР_R22.rvt	18.7 MB	Revit 2022
pdf	АЛЬБОМ_УЗЛОВ_2D_010315_ЭКСТРА_WAY_АР_R22.pdf	1.1 MB	—

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Бетон, Изоляция, Материалы для кровли, Пенополистирол экструзионный (XPS), Прочее, Экструзионный полистирол (XPS)
Сайт производителя	Перейти
Каталог	Перейти
Параметры в файлах моделей
Предел огнестойкости	RE 30-120
Толщина пароизоляционного слоя	не более 4
Класс пожарной опасности	К0
Плотность разделительного слоя	от 100
Ширина сварного шва	не менее 30
