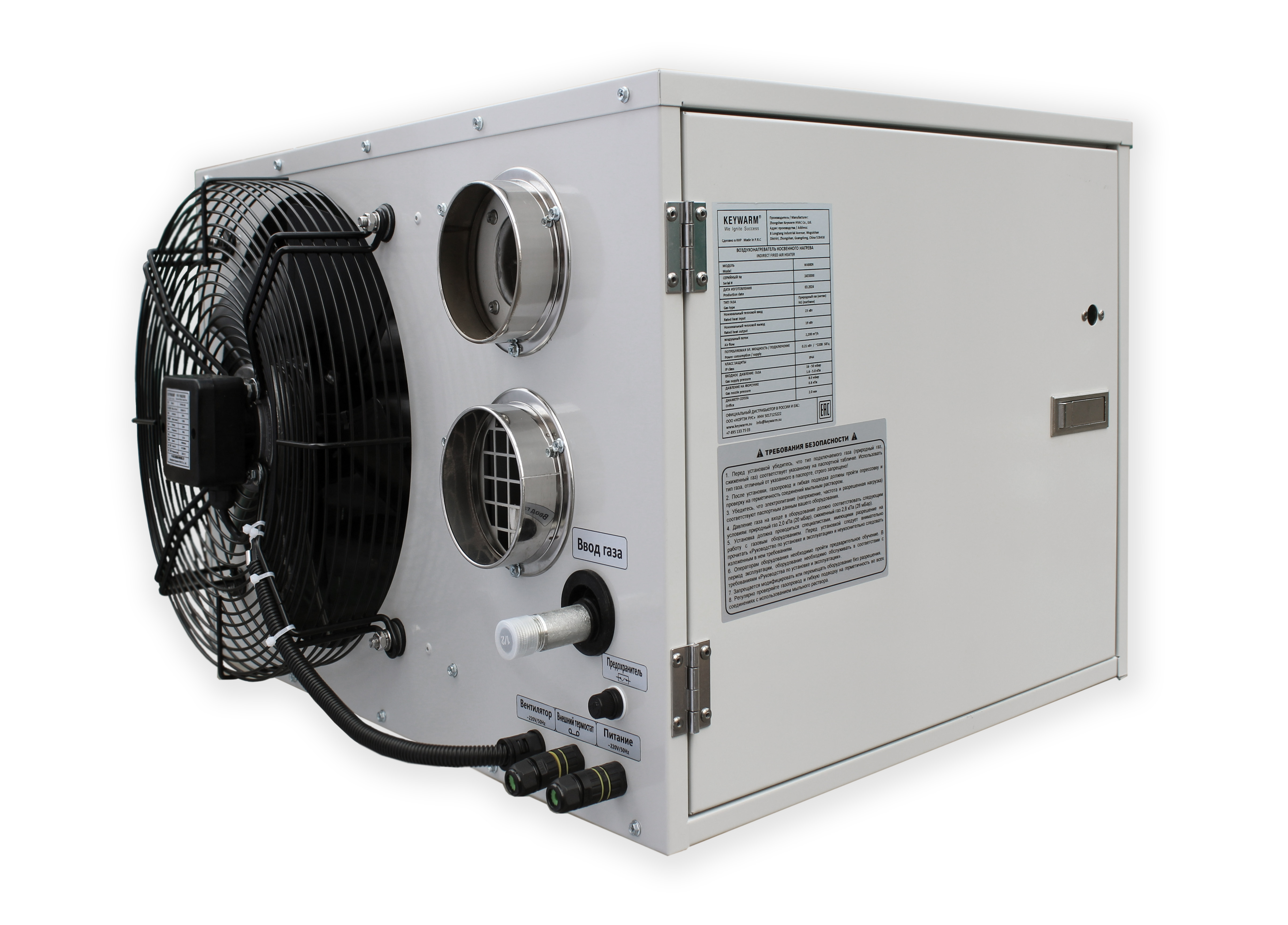

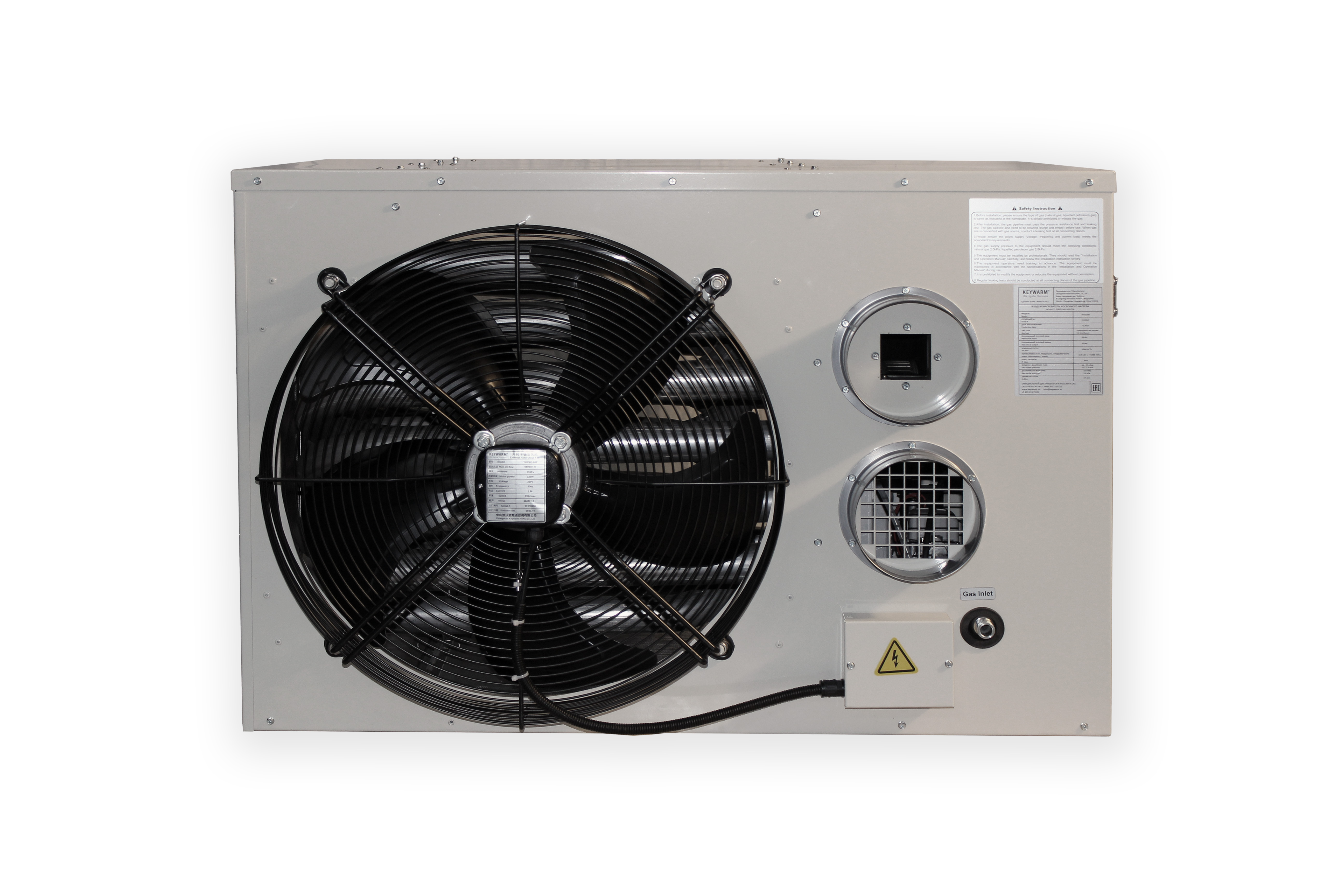

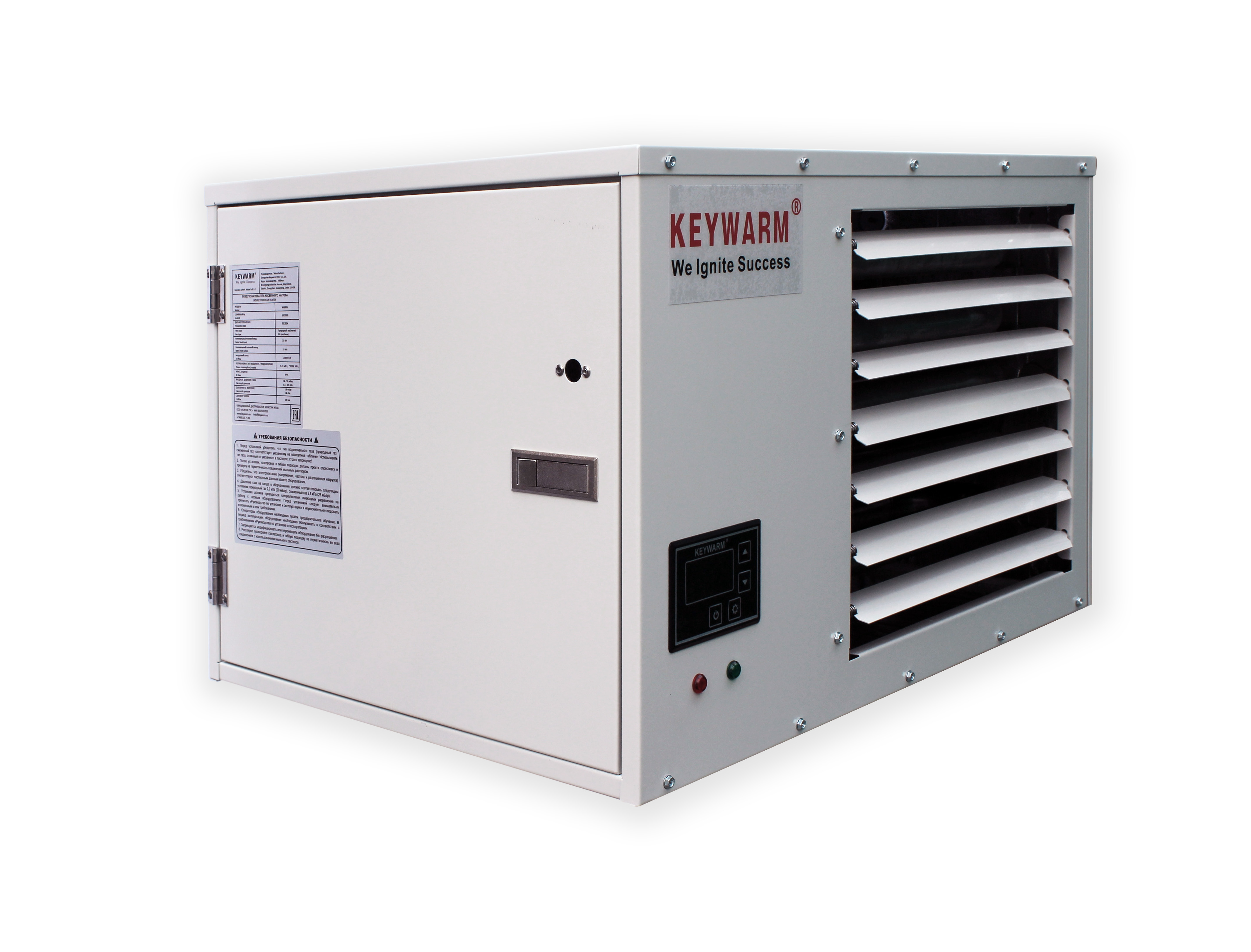

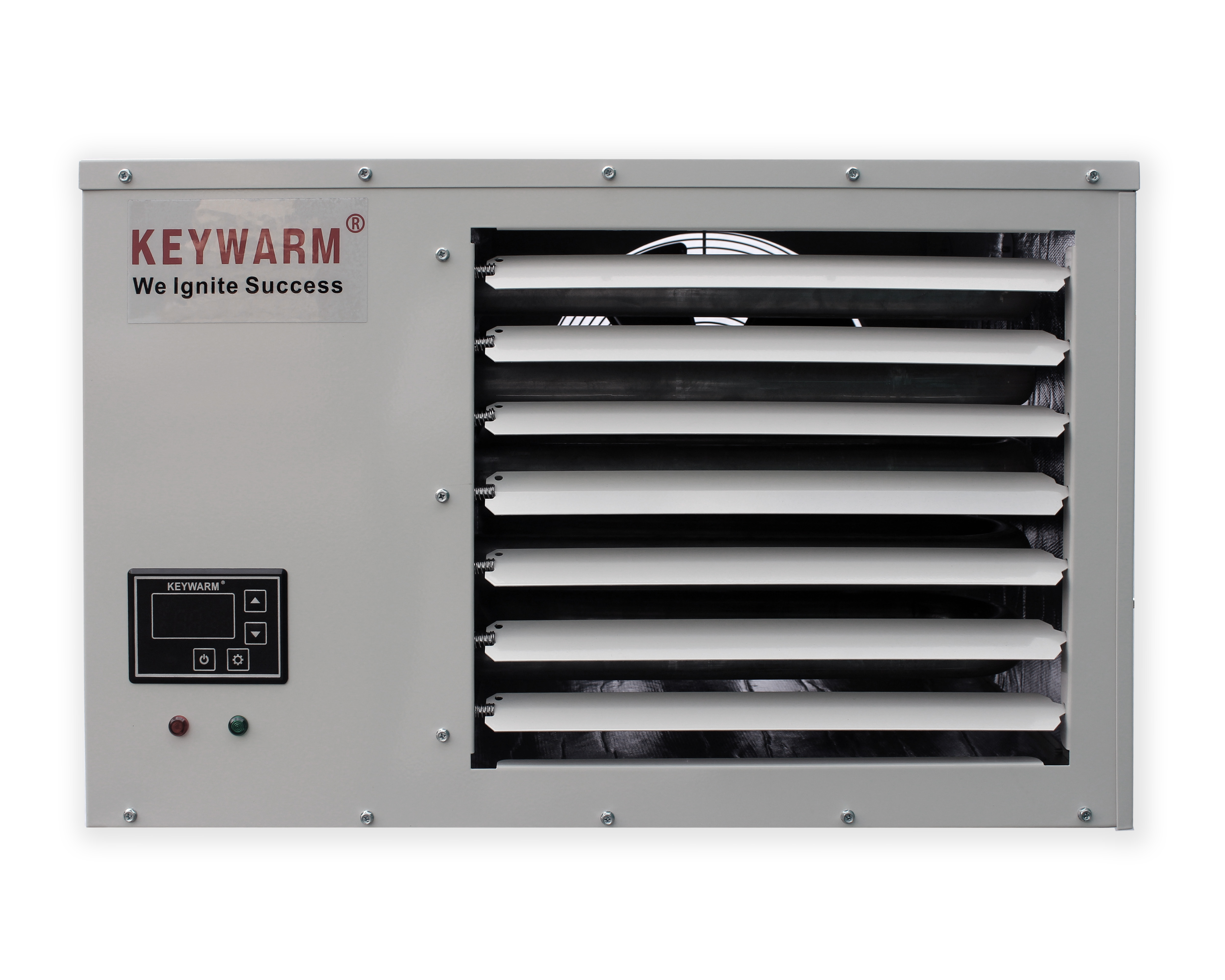

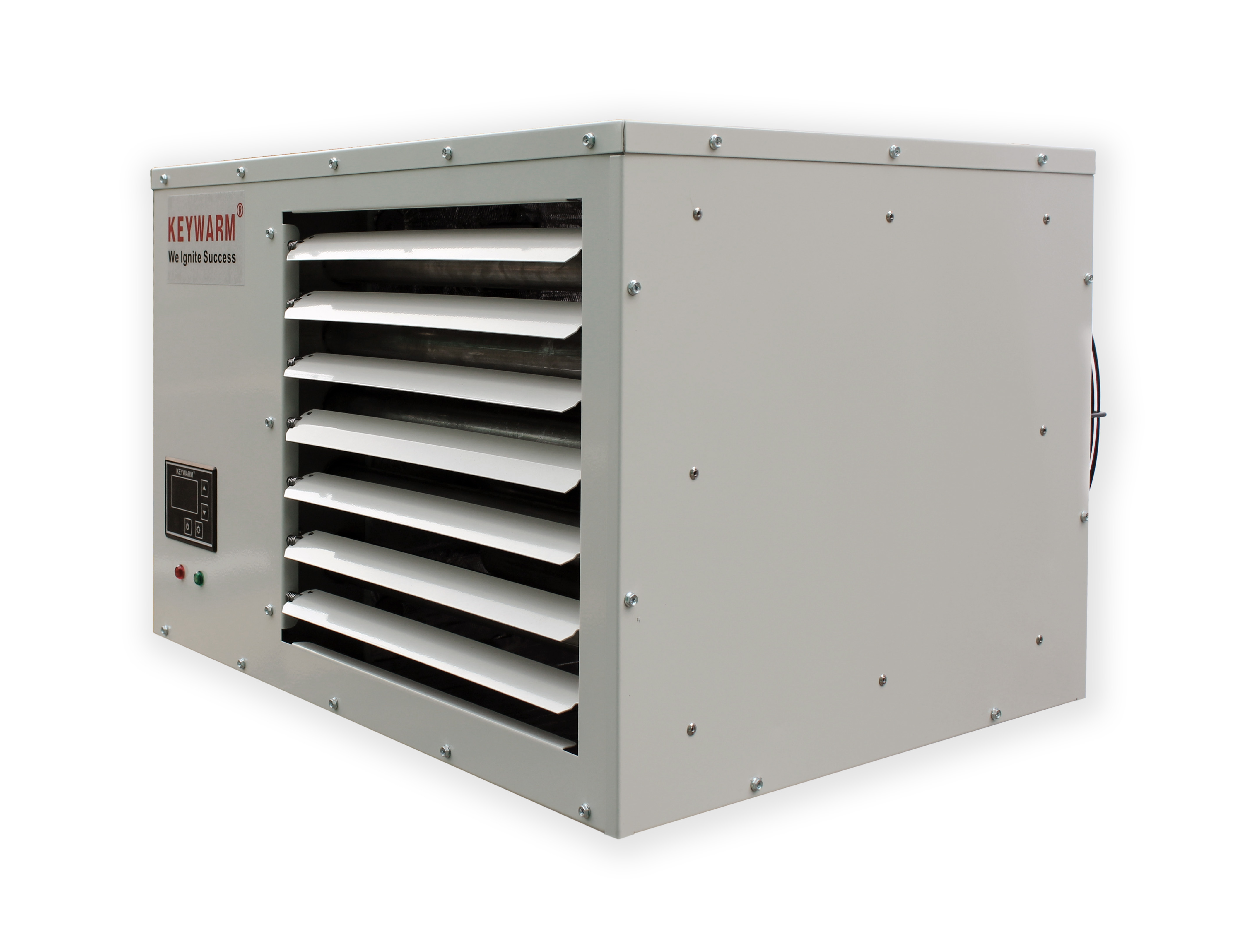

Газовый подвесной калорифер (воздухонагреватель) KEYWARM WAB

Name: Газовый подвесной калорифер (воздухонагреватель) KEYWARM WAB
Brand: Keywarm

Обновлено 6 месяцев назад

Описание

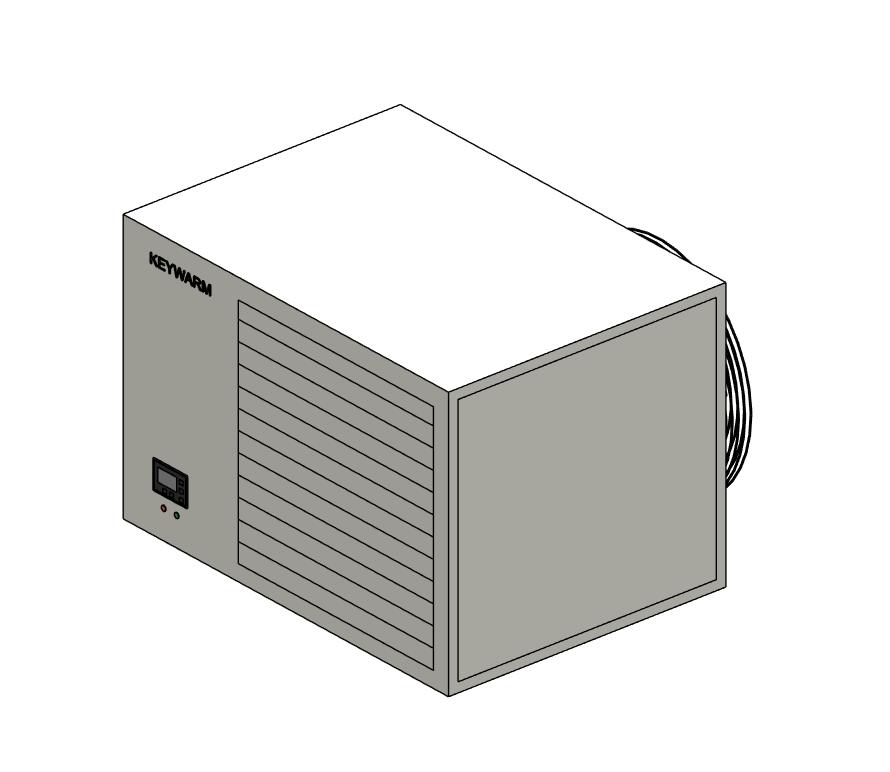

Версия Revit 2019. Семейство выполнено в двух уровнях детализации с УГО.
Недорогие и надежные газовые подвесные калориферы
Мощность от 20 до 117 кВт
Внутреннее исполнение
Микропроцессорное управление
ЖК-дисплей и пульт ДУ в комплекте
Радиальный вентилятор (опция)
Теплообменник из нержавеющей стали (опция)
Корпус из нержавеющей стали (опция)
Модуль сопряжения с системой управления зданием (опция)

Файлы для скачивания

Формат	Файл	Размер	Версия
pdf	Keywarm_Инструкция по работе с моделями_V2.pdf	1.0 MB	—
rvt	Keywarm_Модели газовых нагревателей_Revit2019_V2.rvt	19.7 MB	Revit 2019
rfa	Keywarm_Газовый подвесной нагреватель_WAB.rfa	1.3 MB	Revit 2019

Типоразмеры (5)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Напряжение ADSK Напряжение	Количество фаз ADSK_Количество фаз	Номинальная мощность ADSK_Номинальная мощность	Полная мощность ADSK_Полная мощность	Расход воздуха ADSK_Расход воздуха	Тепловая мощность ADSK_Тепловая мощность	Вентилятор Номер	Гермоввод	Клеммная коробка	Полезная мощность	Расход воздуха на горение	Расход газа
WAB80, Q = 23 кВт	WAB80	44.5	44.5	Газовый калорифер с отводом продуктов сгорания для внутренней установки, Qполн = 23 кВт, L = 2200 м3/ч, N = 210 Вт, U = 220 В, IP44	230 В	1	210 Вт	210 В·А	2200 м³/ч	23000 Вт	1	True	False	19100 Вт	37 м³/ч	2.22 м³/ч
WAB150, Q = 44 кВт	WAB150	110	110	Газовый калорифер с отводом продуктов сгорания для внутренней установки, Qполн = 44 кВт, L = 4800 м3/ч, N = 350 Вт, U = 220 В, IP44	230 В	1	350 Вт	350 В·А	4800 м³/ч	44000 Вт	2	False	True	36500 Вт	69 м³/ч	4.25 м³/ч
WAB200, Q = 58 кВт	WAB200	120.5	120.5	Газовый калорифер с отводом продуктов сгорания для внутренней установки, Qполн = 58 кВт, L = 5380 м3/ч, N = 350 Вт, U = 220 В, IP44	230 В	1	350 Вт	350 В·А	5380 м³/ч	58000 Вт	2	False	True	48600 Вт	90 м³/ч	5.6 м³/ч
WAB300, Q = 88 кВт	WAB300	218	218	Газовый калорифер с отводом продуктов сгорания для внутренней установки, Qполн = 88 кВт, L = 9600 м3/ч, N = 980 Вт, U = 220 В, IP44	230 В	1	980 Вт	980 В·А	9600 м³/ч	88000 Вт	3	False	True	73000 Вт	128 м³/ч	8.5 м³/ч
WAB400, Q = 117 кВт	WAB400	252	252	Газовый калорифер с отводом продуктов сгорания для внутренней установки, Qполн = 117 кВт, L = 11500 м3/ч, N = 1900 Вт, U = 380 В, IP44	400 В	3	1900 Вт	1900 В·А	11500 м³/ч	117000 Вт	3	False	True	97300 Вт	184 м³/ч	11.2 м³/ч

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Обогревательные приборы
Сайт производителя	Перейти
Каталог	Перейти
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	RGB_RAL 9002 (Серо-белый)
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	KEYWARM
Классификация нагрузок ADSK_Классификация нагрузок	ОВК
