Газовый темный инфракрасный излучатель KEYWARM LTVU

Name: Газовый темный инфракрасный излучатель KEYWARM LTVU
Brand: Keywarm

Обновлено 6 месяцев назад

Описание

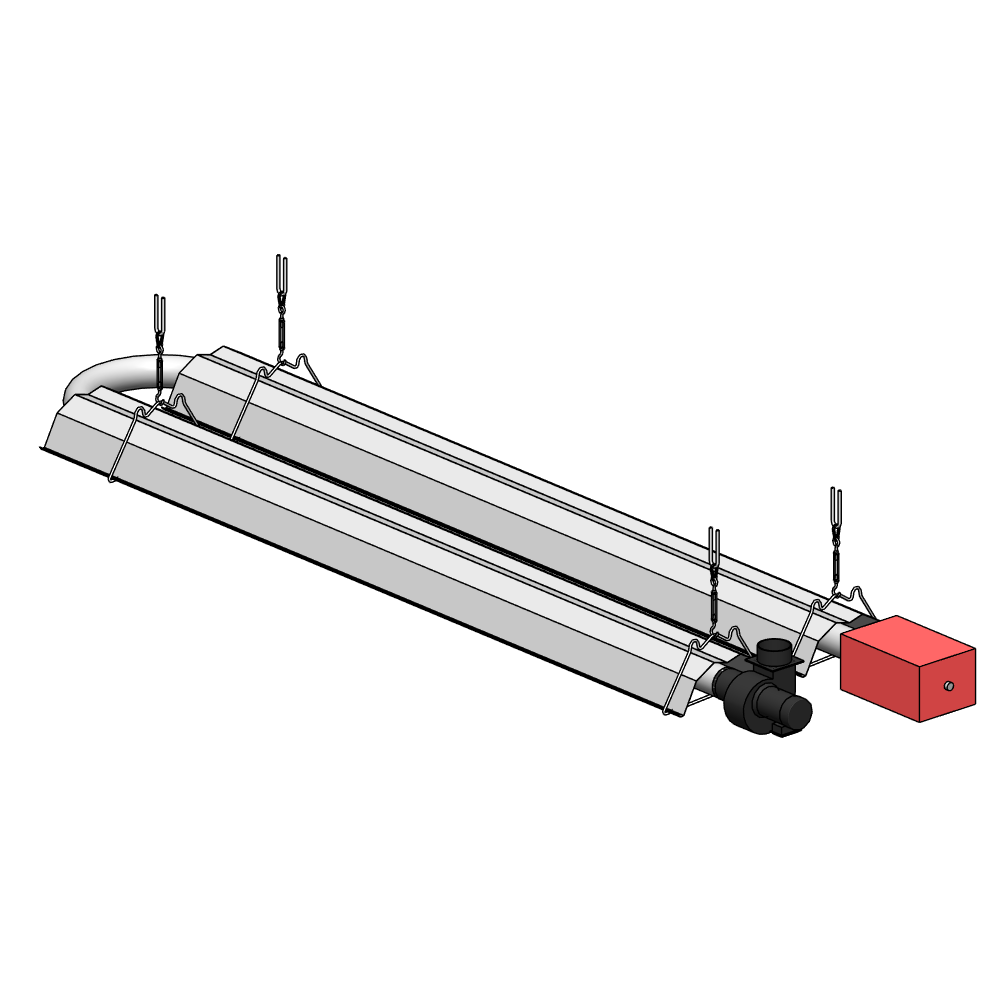

Версия Revit 2019. Семейство выполнено в двух уровнях детализации с УГО. В семействе предусмотрена регулировка угла положения корпуса.

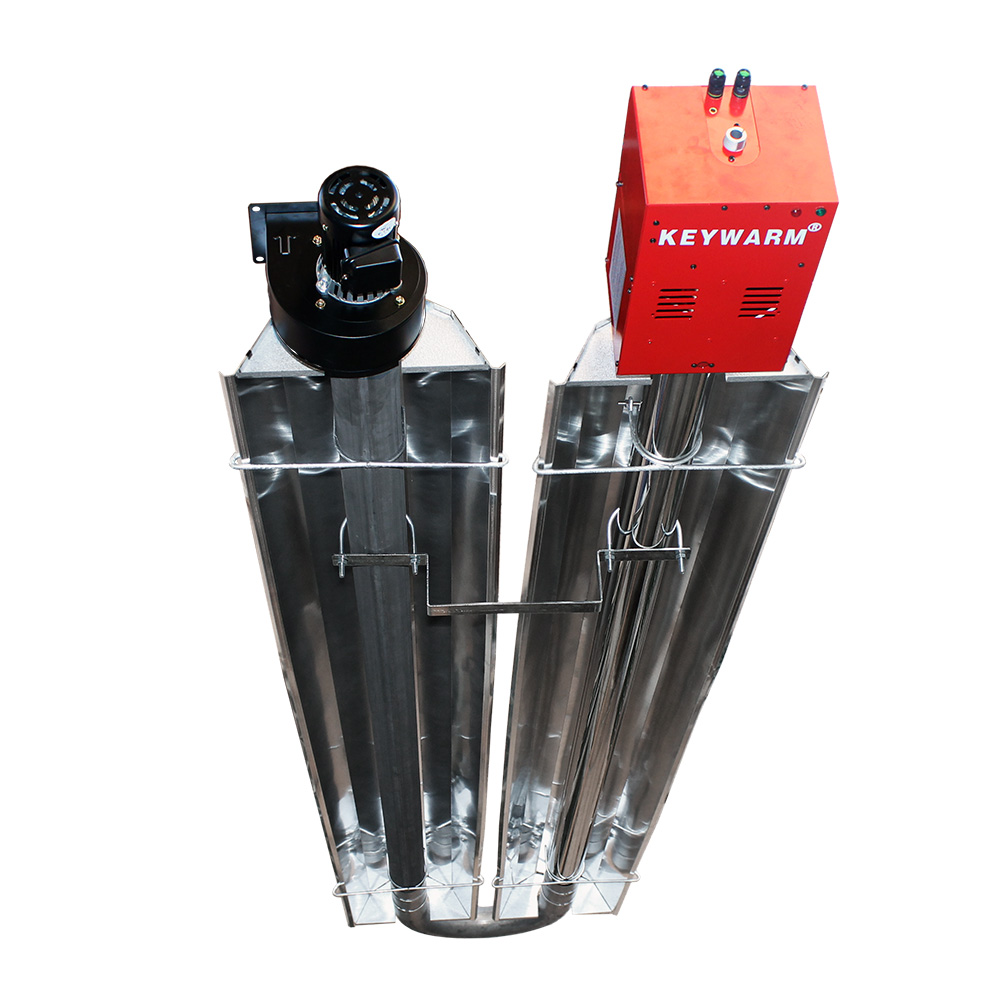

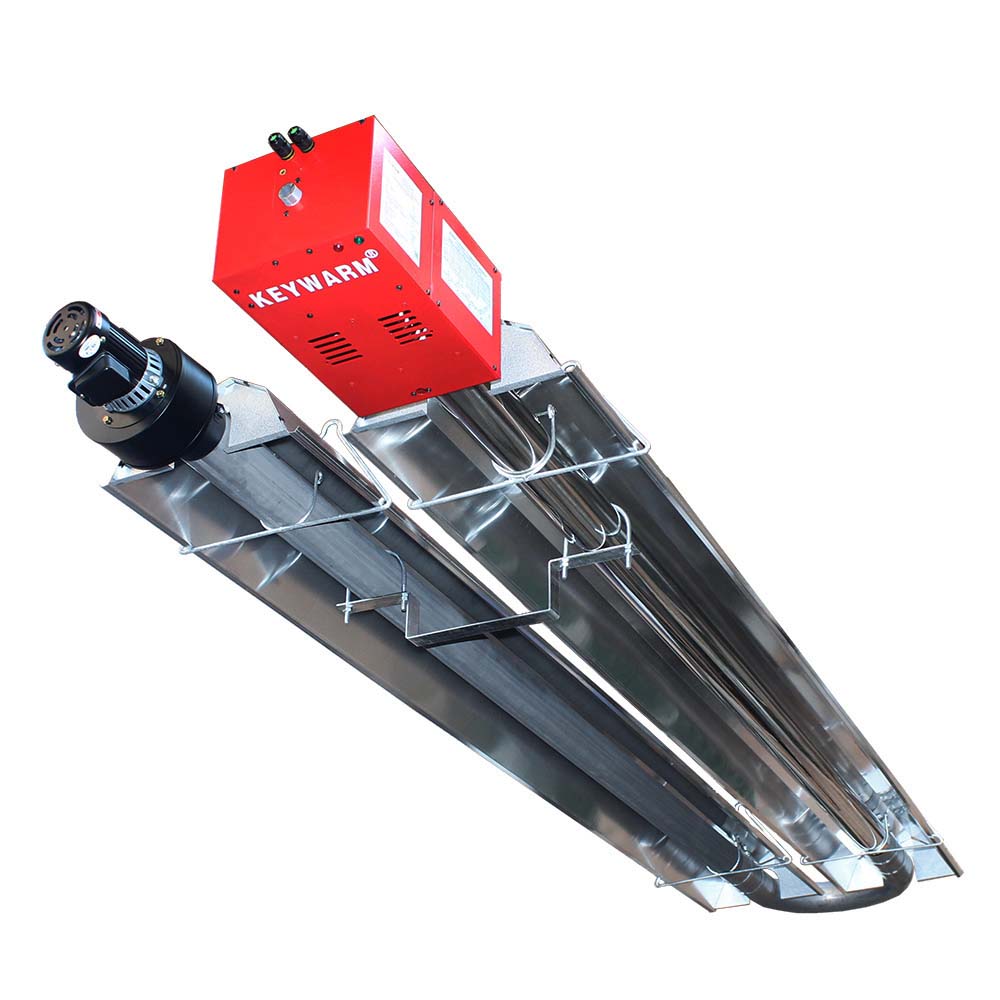

Газовые "темные" излучатели KEYWARM производятся как с наддувной горелкой, так и с атмосферной горелкой для работы под разряжением. Как правило, для промышленного применения используют модели, работающие под разряжением. Данный принцип обеспечивает 100% защиту от попадания отработанных газов в помещение.

Файлы для скачивания

Формат	Файл	Размер	Версия
pdf	Сертификат соответствия ТР ТС016.pdf	1.6 MB	—
rfa	Keywarm_Газовый инфракрасный излучатель_LTVU.rfa	2.9 MB	Revit 2019
pdf	Keywarm_Инструкция по работе с моделями_V2.pdf	1.0 MB	—
rvt	Keywarm_Модели газовых нагревателей_Revit2019_V2.rvt	19.7 MB	Revit 2019

Типоразмеры (6)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Тепловая мощность ADSK_Тепловая мощность	Номинальная длина	Подвес 3	Подвес 4	Подвес 5	Подвес 6	Расход газа	Расход дымовых газов
LTVU 20-6	LTVU 20-6	51.232	51.232	Газовый «темный» инфракрасный излучатель трубчатого типа, Qт = 20 кВт, 220 В, P = 120 Вт	20.00 кВт	6	False	False	False	False	2.22 м³/ч	36 м³/ч
LTVU 30-9	LTVU 30-9	67.864	67.864	Газовый «темный» инфракрасный излучатель трубчатого типа, Qт = 30 кВт, 220 В, P = 120 Вт	30.00 кВт	9	True	False	False	False	3.33 м³/ч	54 м³/ч
LTVU 40-12	LTVU 40-12	80.464	80.464	Газовый «темный» инфракрасный излучатель трубчатого типа, Qт = 40 кВт, 220 В, P = 120 Вт	40.00 кВт	12	True	False	False	False	3.86 м³/ч	71 м³/ч
LTVU 50-15	LTVU 50-15	97.096	97.096	Газовый «темный» инфракрасный излучатель трубчатого типа, Qт = 50 кВт, 220 В, P = 120 Вт	50.00 кВт	15	True	True	False	False	4.83 м³/ч	89 м³/ч
LTVU 50-18	LTVU 50-18	110.696	110.696	Газовый «темный» инфракрасный излучатель трубчатого типа, Qт = 50 кВт, 220 В, P = 120 Вт	50.00 кВт	18	True	True	False	False	4.83 м³/ч	98 м³/ч

Технические характеристики

Общее
Категория	Оборудование для систем отопления, вентиляции и кондиционирования
Тип	Обогревательные приборы
Сайт производителя	Перейти
Общие характеристики
Количество ADSK Количество	1
Напряжение ADSK Напряжение	230 В
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	KEYWARM
Классификация нагрузок ADSK_Классификация нагрузок	ОВК
