Хомут составной с виброгасителем для высоких нагрузок PI-НD
Обновлено 4 месяца назадОписание
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| rfa | Хомут для высоких нагрузок PI-HD.rfa | 1.4 MB | Revit 2021 |
Типоразмеры (65)
| Наименование | Масса ADSK Масса | Материал ADSK Материал | Код изделия ADSK_Код изделия | Гайка | Наименование |
|---|---|---|---|---|---|
| 25-32 M10 | 0 | Сталь, гальваническое покрытие цинком | 09405227 | Гайка приварная на хомут : М10 | Хомут составной с виброгасителем для высоких нагрузок PI-HD (25-32) M10 |
| 33-40 M10 | 0.155 | Сталь, гальваническое покрытие цинком | 09405201 | Гайка приварная на хомут : М10 | Хомут составной с виброгасителем для высоких нагрузок PI-HD (33-40) M10 |
| 40-48 M10 | 0 | Сталь, гальваническое покрытие цинком | 09405228 | Гайка приварная на хомут : М10 | Хомут составной с виброгасителем для высоких нагрузок PI-HD (40-48) M10 |
| 48-54 M10 | 0.1806 | Сталь, гальваническое покрытие цинком | 09405202 | Гайка приварная на хомут : М10 | Хомут составной с виброгасителем для высоких нагрузок PI-HD (48-54) M10 |
| 59-66 M12 | 0.186 | Сталь, гальваническое покрытие цинком | 09405203 | Гайка приварная на хомут : М12 | Хомут составной с виброгасителем для высоких нагрузок PI-HD (59-66) M12 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем водоснабжения и водоотведения |
| Тип | Трубопроводы |
| Материалы | Сталь, горячее цинкование, Сталь, гальваническое покрытие цинком |
| Сайт производителя | Перейти |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Материал уплотнителя ADSK Материал уплотнителя | Эластичная виброизоляционная резина EPDM |
| Единица измерения ADSK_Единица измерения | шт |
| Завод-изготовитель ADSK_Завод-изготовитель | TERMOCLIP |
| Description | Хомуты трубные служат для закрепления трубопроводов в промышленном и гражданском строительстве. Используются для магистральных трубопроводов, систем спринклерного пожаротушения, отведения технологических промышленных стоков, систем кондиционирования, вентиляции и аспирации, систем холодильных установок. |
Ещё модели производителя TERMOCLIP
TERMOCLIP
Профиль монтажный TSC 41x41x2,0
TERMOCLIP

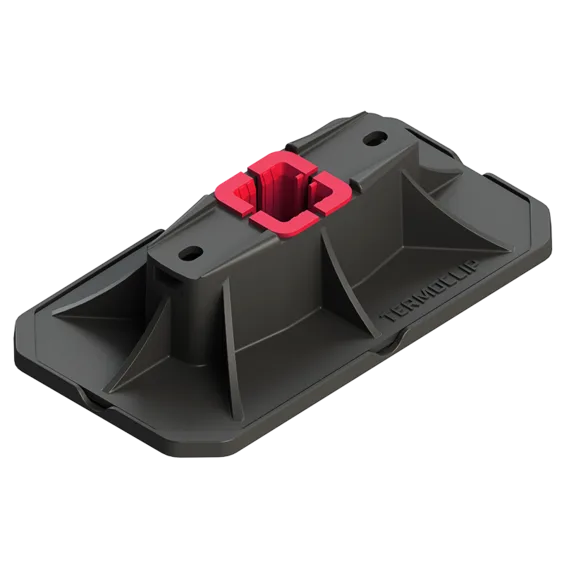

Опора TSS 335x180 В41/42
TERMOCLIP
Профиль монтажный TSC 41x41x1,5
TERMOCLIP
Профиль монтажный TSC 28х18х1,2
TERMOCLIP
Профиль монтажный TSC 41x21x1,5
TERMOCLIP
Консоль ТСА 28х18х1,2
TERMOCLIP
Профиль монтажный TSC 38х40х2,0
TERMOCLIP
Угол усиленный ТAH 100х100 38-41 3F4
TERMOCLIP

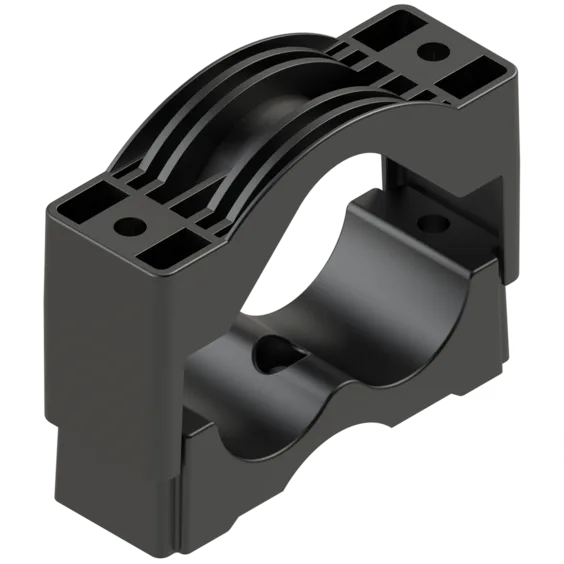

Крепеж кабельный ТСС 3
