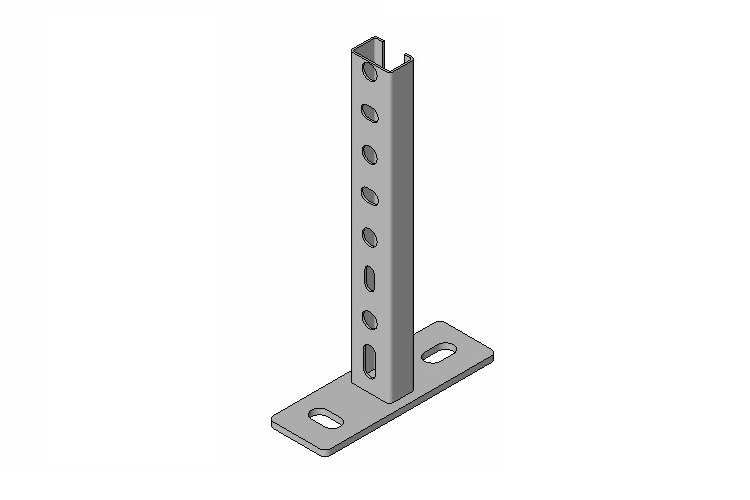

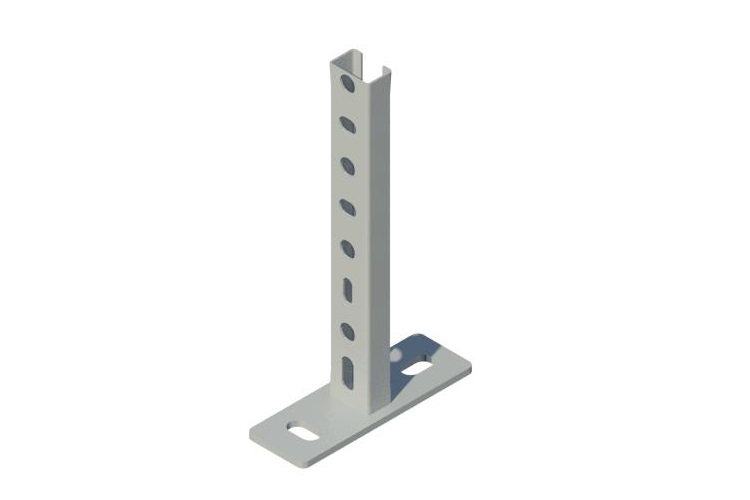

Консоль ТСА 28х18х1,2
Обновлено в 2023 годуОписание
Предназначены для монтажа легких инженерных систем на расстоянии от пола, стен и потолочных конструкций зданий и сооружений. В комбинации с различными элементами монтажных систем дают возможность получать сложные 120 пространственные конструкции. Могут использоваться в виде опор. Идеально подходит в качестве выступающей консоли несущей конструкции трассы трубопровода. Возможность использования в качестве консольной балки 6 для крепления вентиляционных каналов и кабельных лотков. В сочетании с седлообразными и торцовыми фланцами консоль можно использовать в качестве траверсы для крепления труб в шахтах и каналах.
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| rfa | Консоль ТСА 28х18x1,2.rfa | 688 KB | Revit 2021 | |
| termoclip_instruktsiya_po_rabote_s_modelyami.pdf | 1.8 MB | — |
Типоразмеры (5)
| Наименование | Масса ADSK Масса | Размер Длина ADSK Размер Длина | Код изделия ADSK_Код изделия | Наименование |
|---|---|---|---|---|
| Консоль ТСА 28х18х1,2-200 | 0.262 | 200 | 09104001 | Консоль ТСА 28х18х1,2-200 |
| Консоль ТСА 28х18х1,2-300 | 0.327 | 300 | 09104002 | Консоль ТСА 28х18х1,2-300 |
| Консоль ТСА 28х18х1,2-500 | 0.468 | 500 | 09104004 | Консоль ТСА 28х18х1,2-500 |
| Консоль ТСА 28х18х1,2-400 | 0.3854 | 400 | 09104003 | Консоль ТСА 28х18х1,2-400 |
| Консоль ТСА 28х18х1,2-600 | 0.499 | 600 | 09104005 | Консоль ТСА 28х18х1,2-600 |
Технические характеристики
| Общее | |
| Категория | Конструкции и несущие элементы |
| Тип | Элементы конструкций |
| Материалы | Сталь, гальваническое покрытие цинком |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Материал ADSK Материал | Сталь, гальваническое покрытие цинком |
| Размер Высота ADSK Размер Высота | 18 |
| Размер Толщина ADSK Размер Толщина | 1 |
| Размер Ширина ADSK Размер Ширина | 28 |
