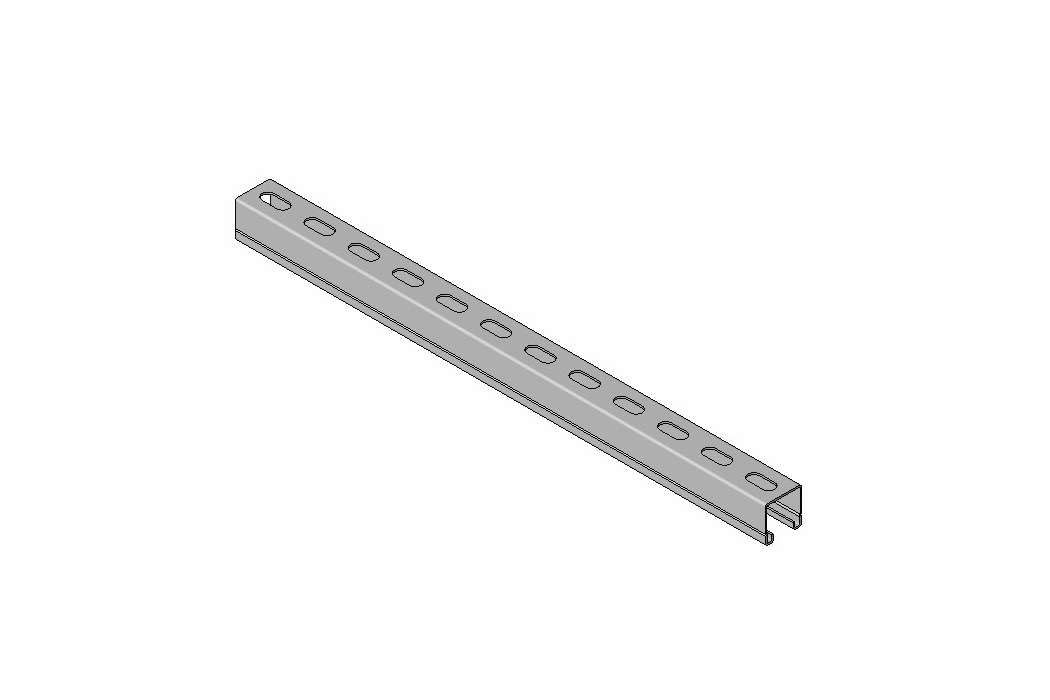

Профиль монтажный TSC 41x41x2,0

Name: Профиль монтажный TSC 41x41x2,0
Brand: TERMOCLIP

Обновлено в 2023 году

Описание

Профиль монтажный — траверса С-образной формы предназначен для горизонтального и вертикального монтажа тяжелых инженерных систем, оборудования систем вентиляции и кондиционирования, установок электроснабжения, элементов трубопроводов, также для изготовления стенных консолей пристенного монтажа, рам оснований различного типа под оборудование. Возможно замещение на основе сконструированных модулей серийных опор ГОСТ для раскрепления технологических трубопроводов. Рекомендуется для применения в сухих и влажных помещениях.

Файлы для скачивания

Формат	Файл	Размер	Версия
rfa	Профиль TSC 41х41x2,0.rfa	560 KB	Revit 2021
pdf	termoclip_instruktsiya_po_rabote_s_modelyami.pdf	1.8 MB	—

Типоразмеры (5)

Наименование	Материал ADSK Материал	Код изделия ADSK_Код изделия	Коэф массы	МаксДлина	Наименование
41x41x2,0-3000 Zn275	Сталь, гальваническое покрытие цинком	09369002	0.000333	3000	Профиль монтажный TSC 41x41x2,0-3000 Zn275
41х41x2,0-3000 Zn600	Сталь, горячее цинкование	09369004	0.000333	3000	Профиль монтажный TSC 41х41x2,0-3000 Zn600
41х41x2,0-6000 Zn275	Сталь, гальваническое покрытие цинком	09369003	0.000167	6000	Профиль монтажный TSC 41х41x2,0-6000 Zn275
41х41x2,0-6000 Zn600	Сталь, горячее цинкование	09369005	0.000167	6000	Профиль монтажный TSC 41х41x2,0-6000 Zn600
41x41x2,0-6000 Zn140	Сталь, гальваническое покрытие цинком	09369502	0.000167	6000	Профиль монтажный TSC 41x41x2,0-6000 Zn140

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Сталь, гальваническое покрытие цинком
Сайт производителя	Перейти
Размеры
Высота	41 mm
Ширина	41 mm
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт
Завод-изготовитель ADSK_Завод-изготовитель	TERMOCLIP
Elévation par défaut	1219
