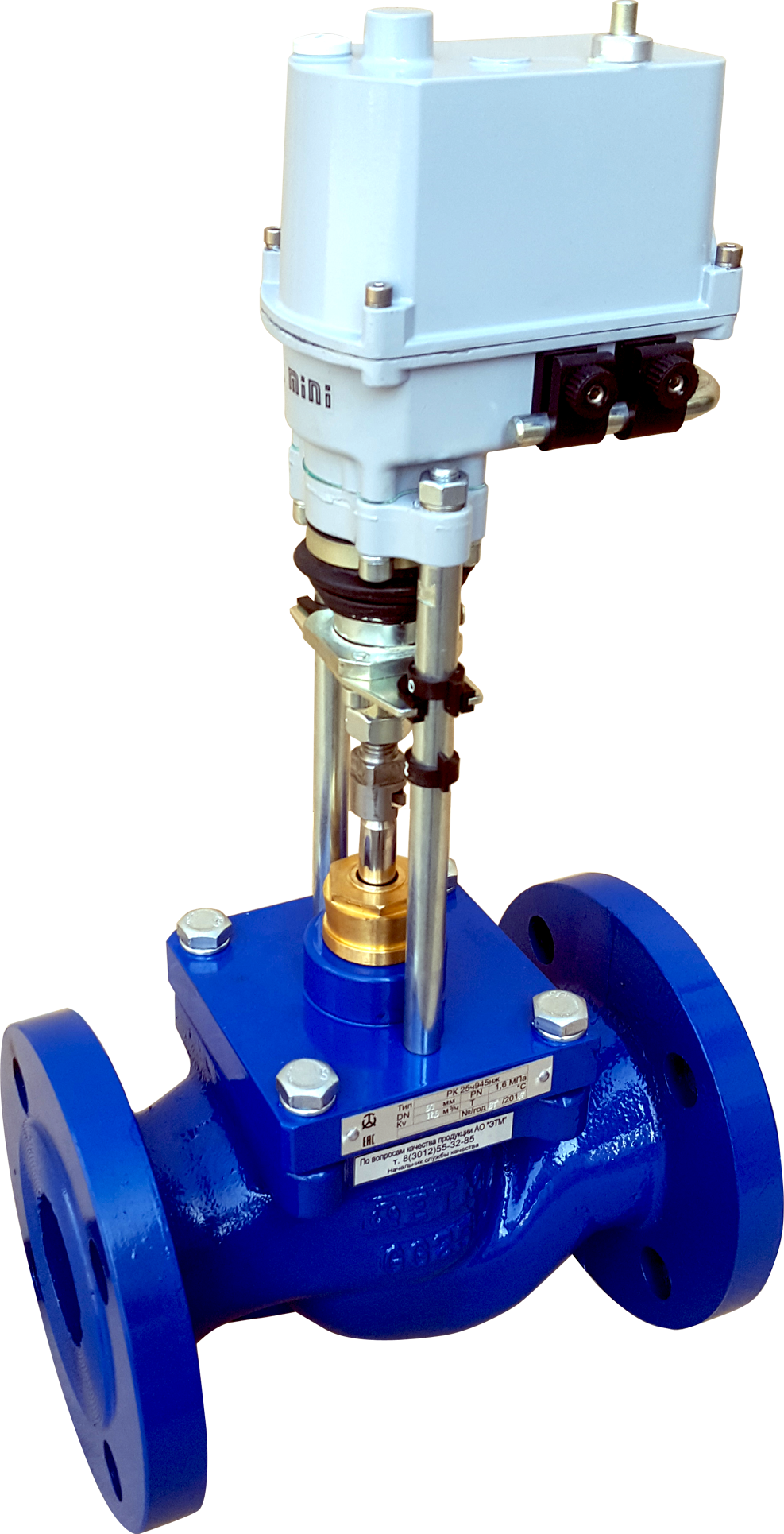

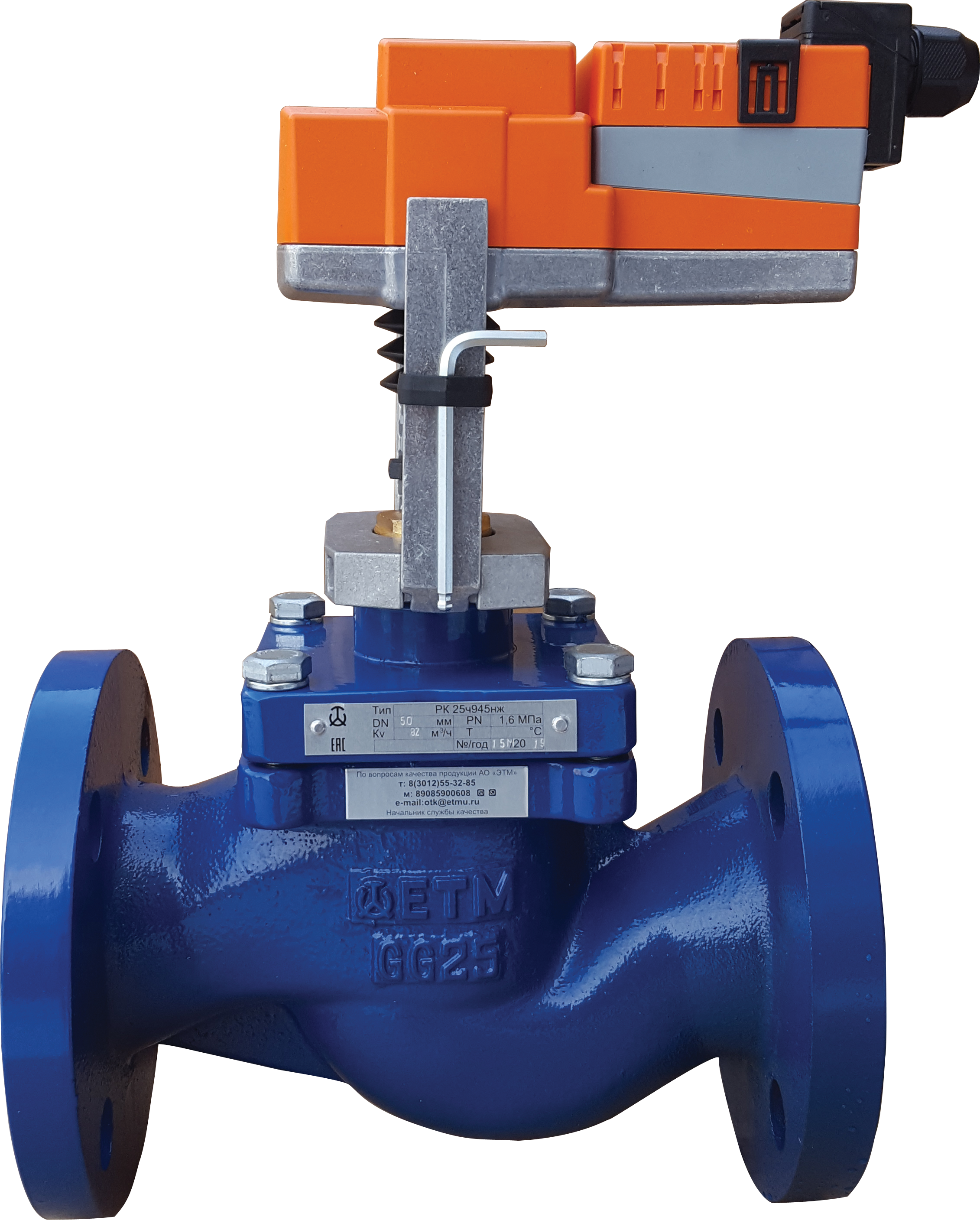

Клапан запорно-регулирующий с электрическим приводом

Клапаны запорно-регулирующие ЗРК с электрическим исполнительным механизмом (ЭИМ) являются исполнительными устройствами, предназначенными для автоматического регулирования расхода неагрессивных к материалам деталей клапана сред в системах теплоснабжения, горячего и холодного водоснабжения, вентиляции и других технологических системах.
Представленная в каталоге номенклатура регулирующих клапанов включает в себя проходные односедельные клапаны DN15-300 мм.

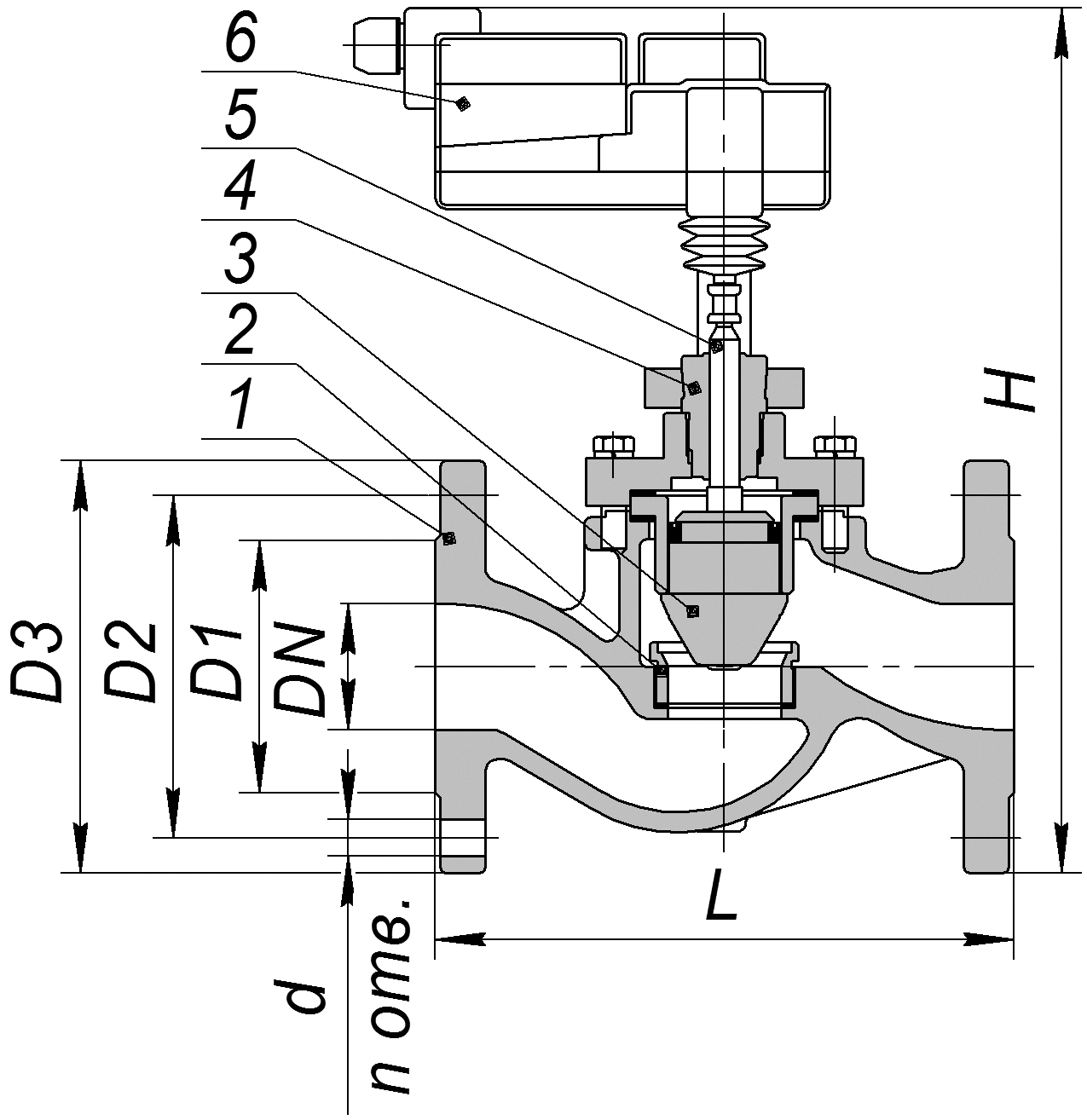

Управление клапаном осуществляется электрическим исполнительным механизмом (ЭИМ). Усилие, развиваемое ЭИМ, передается на плунжер, который перемещается вверх и вниз, изменяя площадь проходного
сечения в затворе и тем самым регулируя расход рабочей среды.
Клапаны управляются электронными контроллерами (ПИД-регуляторами).
Технические характеристики:
Номинальный диаметр, DN, мм - 15-300
Номинальное давление, РN, МПа - 1,6; 2,5; 4,0*
Температура окружающей среды, °С - 5 до 50
Относительная влажность воздуха, % - 30-80
Температура регулируемой среды, °С - до 150
Климатическое исполнение по ГОСТ 15150-69 УХЛ4
Регулируемая среда - Вода;
• Применение системы разгрузки позволяет снизить давление действующее на плунжер клапана и снижает
усилие на его перемещение. Данная конструкция позволяет увеличить максимально допустимый перепад
давления на клапанах и добиться снижения себестоимости регулирующих клапанов за счет применения
приводов меньшей мощности.
• Все внутренние детали клапана: плунжер, седло, шток, система разгрузки изготовлены из нержавеющей
стали Ст 12Х18Н10Т.
• Соединение седла с корпусом клапана разъемное (резьбовое), обеспечивает легкую замену седла при его
износе.
• Конструкция клапана обеспечивает замену исполнительного механизма без демонтажа клапана с
трубопровода.
• Покраска корпусов и других деталей клапанов выполнена полимерной порошковой краской.
