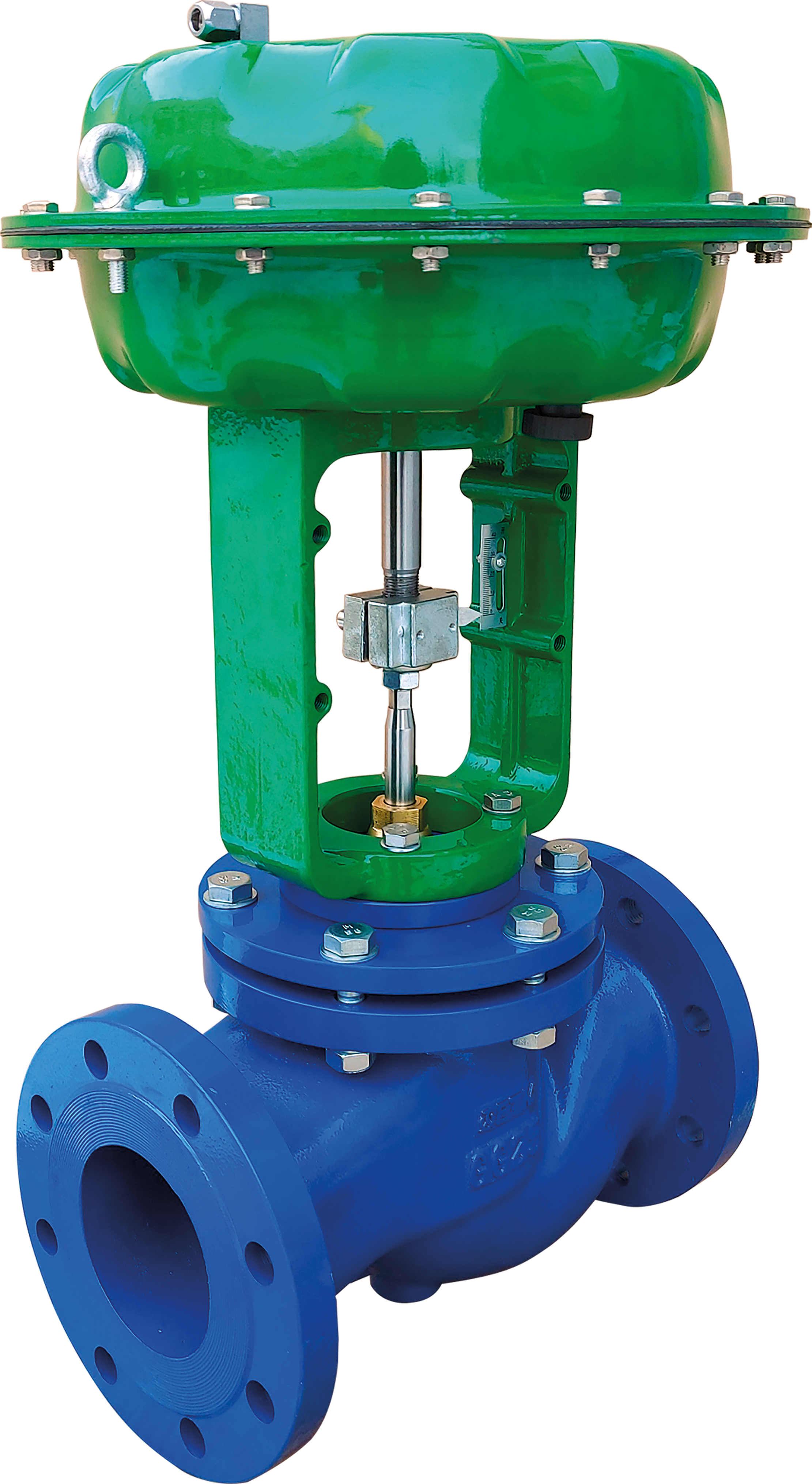

Клапан запорно-регулирующий с мембранным приводом

Клапаны предназначены для регулирования или перекрытия потоков рабочих сред в системах управления технологическими процессами, системах отопления, вентиляции и кондиционирования и в других отраслях промышленности.

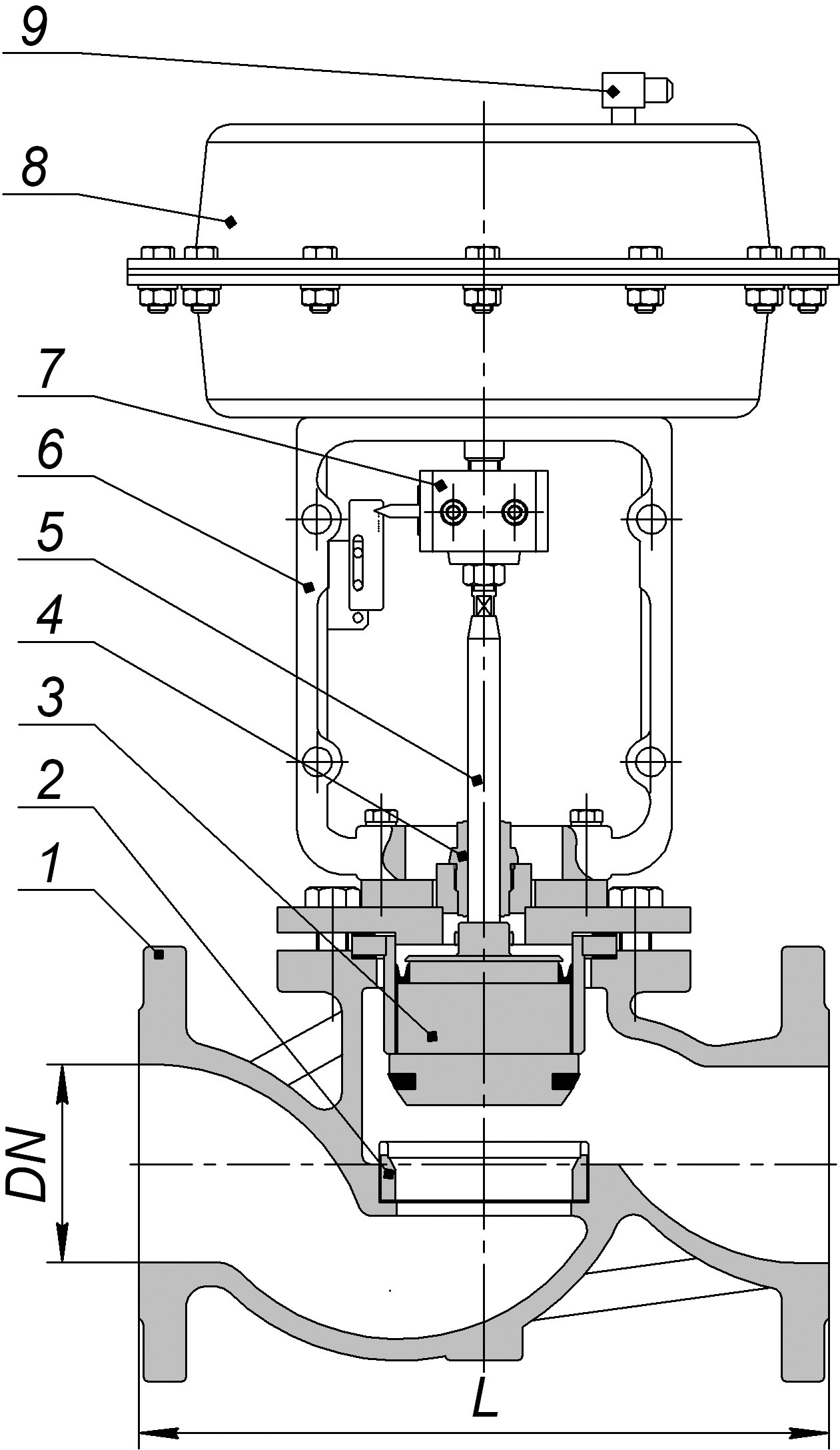

Принцип работы клапана основан на изменении параметров (давление, расход) рабочей среды путем изменения проходного сечения. Управление клапаном осуществляется с помощью пневматического мембранного привода. Усилие, создаваемое приводом, передается через шток на плунжер, который перемещается вверх или вниз, изменяя площадь проходного сечения в затворе и регулируя расход рабочей среды.
Технические характеристики и размеры:
Исполнение - Односедельное регулирующее
Номинальный диаметр, DN, мм -15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250; 300
Номинальное давление, РN, МПа 1,6; 2,5; 4,0*
Класс герметичности - «А» по ГОСТ 9544-2015 (0% от Кvy)
Тип соединения - Фланцевое, исполнение В по ГОСТ 33259-2015
Регулируемая среда Холодная и горячая вода; (воздух, жидкие и газообразные среды, нейтральные к материалам регулятора, нефть и нефтепродукты, масла, растворы кислот и щелочей)*
* по специальному заказу
Температура регулируемой среды, °С - До 350
Перестановочный диапазон,МПа:
0,02-0,1
0,04-0,2
0,06-0,1
0,08-0,24
