Регулятор давления до себя

Name: Регулятор давления до себя
Brand: Энерготехномаш

Обновлено в 2023 году

Описание

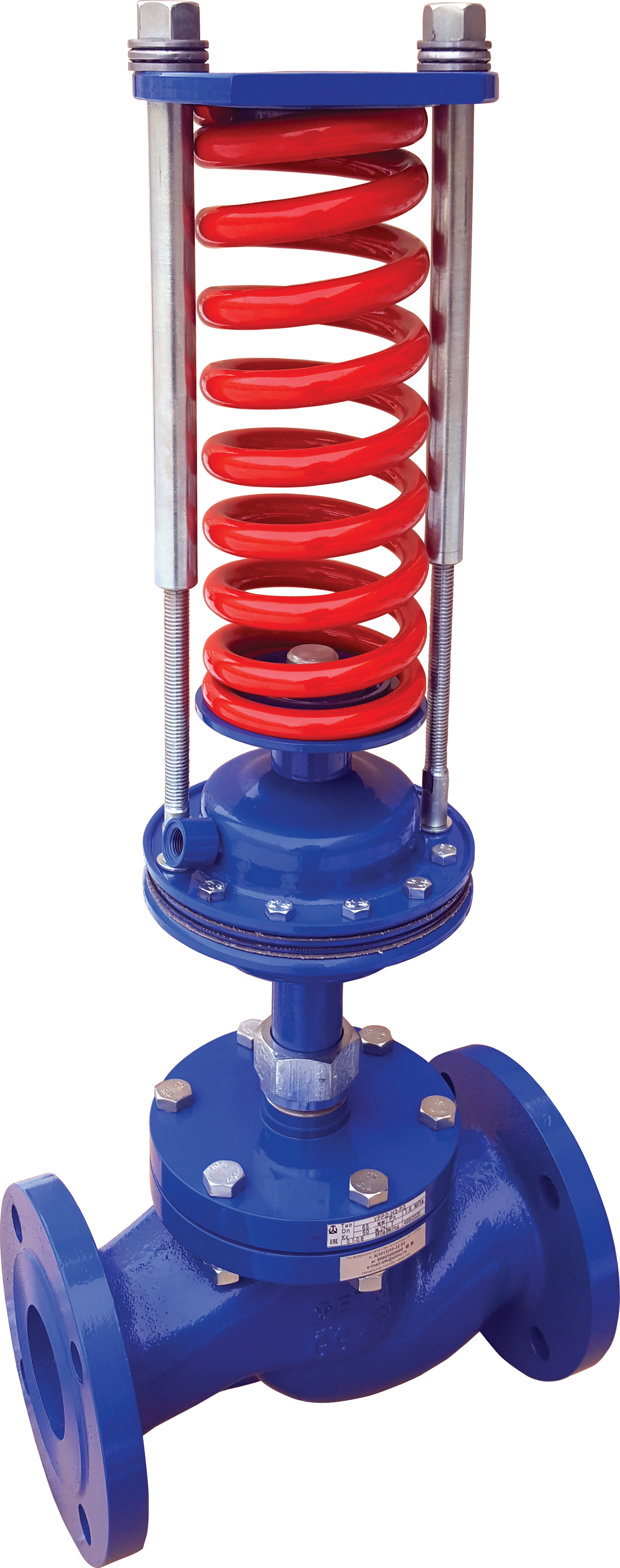

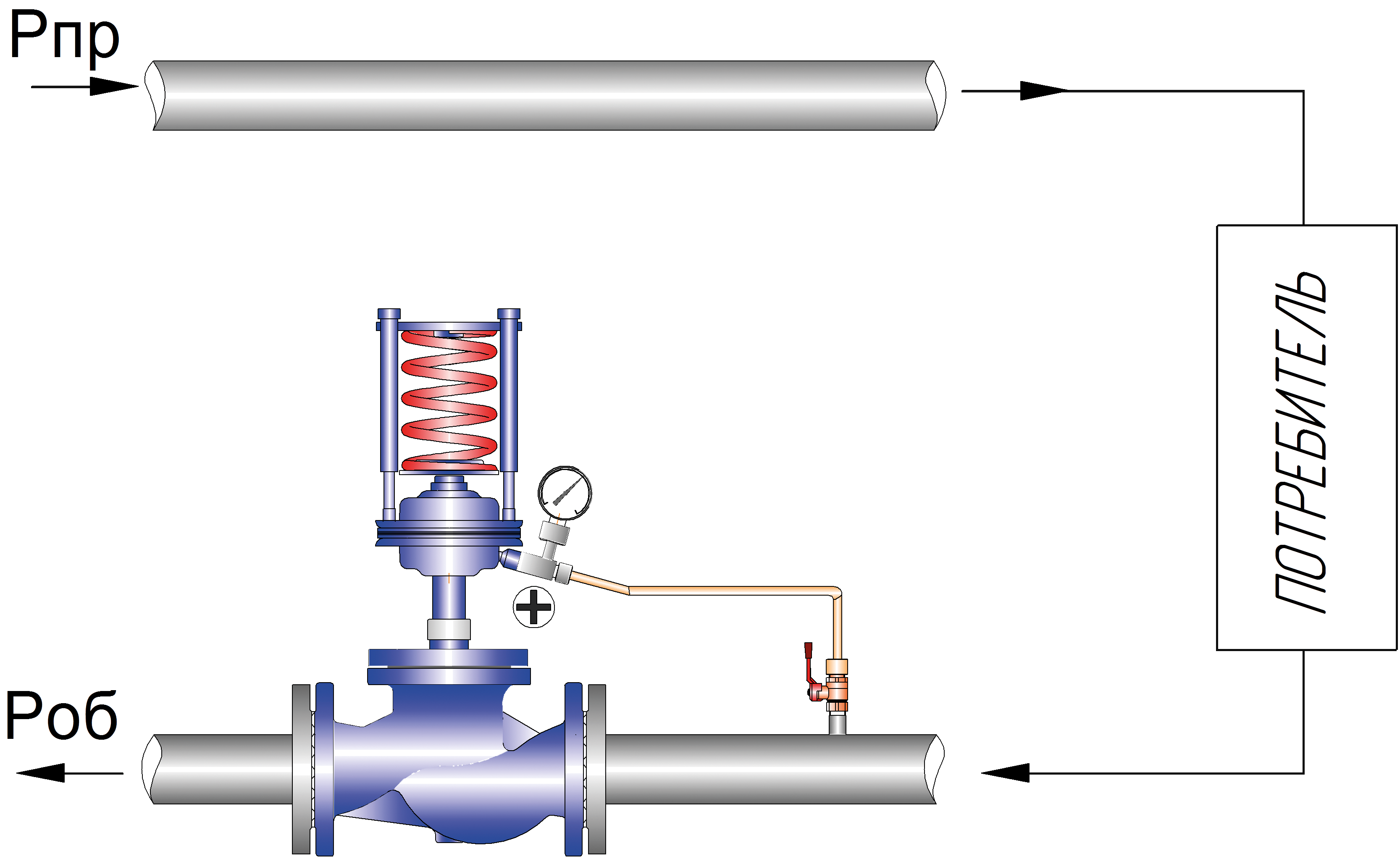

Регулятор давления «до себя» (УРРД-НЗ-РД) предназначен для поддержания давления рабочей среды в заданном диапазоне на участке или в контуре системы, расположенной до регулятора.
Исполнение клапана «нормально закрытое». Клапан регулятора открывается при превышении заданной величины давления.
Технические характеристики и размеры:
Исполнение - Односедельное / Двухседельное; Регулирующее / Запорное
Номинальный диаметр, DN, мм - 15; 20; 25; 32; 40; 50; 65; 80; 100; 125; 150; 200; 250; 300;
Номинальное давление, РN, МПа - 1,6; 2,5; 4,0**
Диапазон настройки регулятора, МПа:
0,01-0,07
0,05-0,3
0,1-0,6
0,3-1,2
Относительная утечка в затворе - 0,1% от Кvy
0% от Кvy (Класс герметичности – «А» по ГОСТ 9544-2015)**
Тип соединения - Фланцевое, исполнение В по ГОСТ 33259-2015
Регулируемая среда - Холодная и горячая вода; (воздух, жидкие и газообразные среды, нейтральные к материалам регулятора, нефть и нефтепродукты, масла, растворы кислот и щелочей)**
** по специальному заказу
Температура регулируемой среды, °С - До 150

Файлы для скачивания

Формат	Файл	Размер	Версия
pdf	1.5regulyatordavleniyadosebya.pdf	5.5 MB	—
rfa	etm_regulyatordavleniya_urrd_nz_rd_dn250300.rfa	1.7 MB	Revit 2019
rfa	etm_regulyatordavleniya_urrd_nz_rd_dn15200.rfa	1.9 MB	Revit 2019

Типоразмеры (2)

Наименование	Диаметр условный ADSK_Диаметр условный
DN 250	250 мм
DN 300	300 мм

Технические характеристики

Общее
Категория	Оборудование для систем водоснабжения и водоотведения
Тип	Трубопроводная арматура
Материалы	Чугун, Сталь, Нержавеющая сталь
Сайт производителя	Перейти
Размеры
Высота	610 mm
Длина	130 mm
Вес	16000 g
Диаметр	15 mm
Общие характеристики
Количество ADSK Количество	1
Материал ADSK Материал	Сталь с порошковой окраской синяя
Единица измерения ADSK_Единица измерения	шт.
Завод-изготовитель ADSK_Завод-изготовитель	АО «Энерготехномаш»
LTG	УРРД_НО_Геометрия
