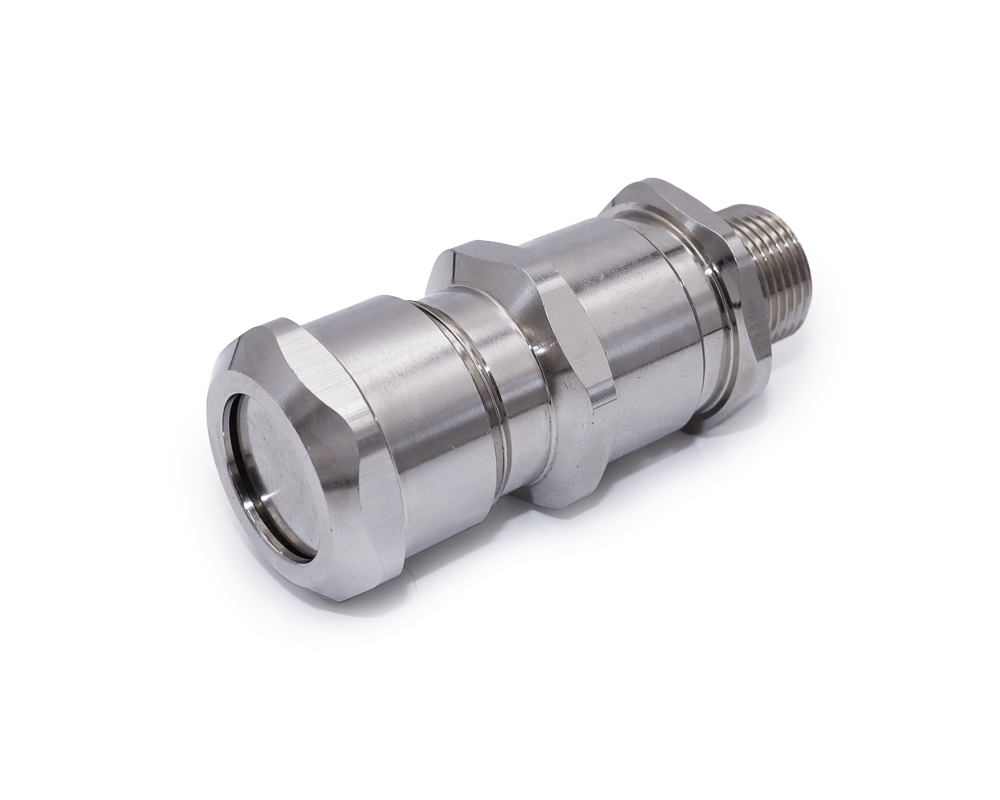

КВ (до М63, до G3) — КАБЕЛЬНЫЙ ВВОД ВКБ3 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Name: КВ (до М63, до G3) — КАБЕЛЬНЫЙ ВВОД ВКБ3 ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
Brand: ZETA ЗЭТА РУС

Обновлено 4 месяца назад

Описание

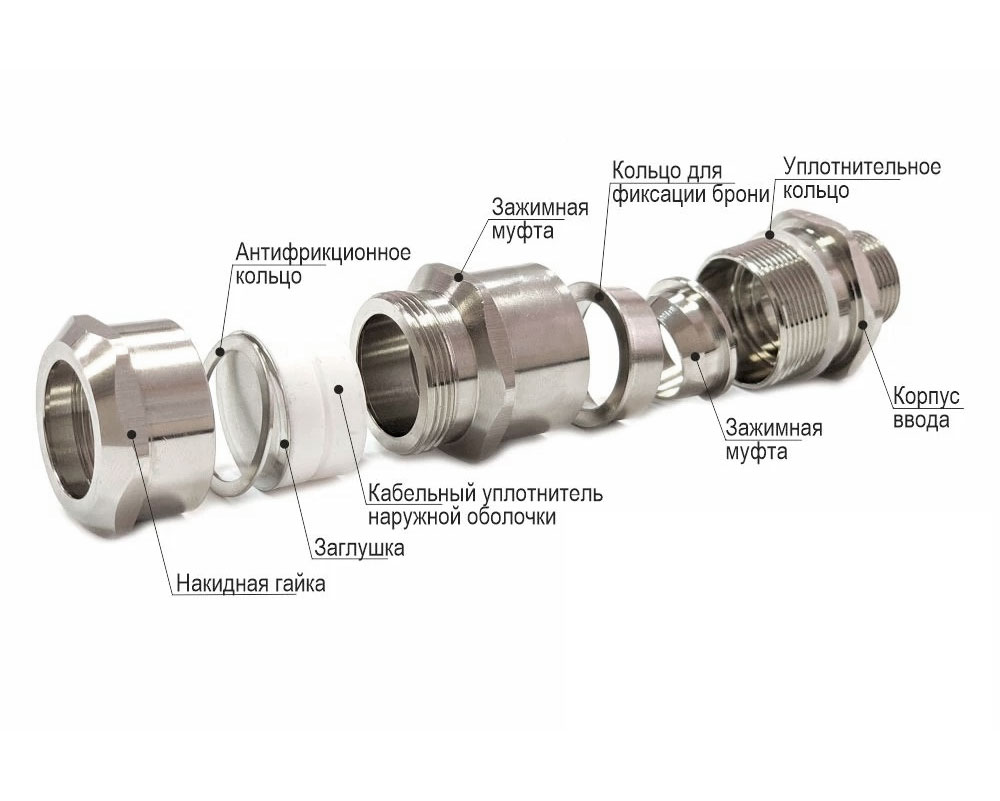

Кабельный вводы с силиконовым уплотнителем ВКБ3-НС в корпусе из нержавеющей стали предназначен для обеспечения безопасного ввода и фиксации бронированного кабеля в корпус электротехнического устройства. С широким температурным диапазоном эксплуатации от -60 до +180 С. Ввод выполняет функцию удерживающего устройства и функцию поддержания заявленной степени защиты оболочки по IP. Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит).

Файлы для скачивания

Формат	Файл	Размер	Версия
rfa	ZETA_35 КВ ВК1-НС.rfa	716 KB	Revit 2021

Типоразмеры (18)

Наименование	Марка ADSK Марка	Масса ADSK Масса	Масса Текст ADSK Масса Текст	Наименование ADSK Наименование	Код изделия ADSK_Код изделия	Диапазон диаметров наружной оболочки кабеля D, мм	Длина резьбы Lp	Материал уплотнителя	Описание	Тип и размер резьбы D, мм
Кабельный ввод ВКБ3-НС-G2-51-57 IP68 ГОФРОМАТИК	ВКБ3-НС-M63-51-57	0.937	0,937	Кабельный ввод ВКБ3-НС-M63-51-57 IP68 ГОФРОМАТИК	zeta34627	51 \| 48-57мм	22	Zeta_Силикон	Кабельный вводы с силиконовым уплотнителем ВКБ3-НС-M63-51-57 из Нержавеющая сталь предназначен для обеспечения безопасного ввода и фиксации бронированного кабеля в корпус электротехнического устройства. С широким температурным диапазоном эксплуатации . Ввод выполняет функцию удерживающего устройства и функцию поддержания заявленной степени защиты оболочки по IP68. Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит).	М63х1,5
Кабельный ввод ВКБ3-НС-G2-45-51 IP68 ГОФРОМАТИК	ВКБ3-НС-M50-45-51	0.665	0,665	Кабельный ввод ВКБ3-НС-M50-45-51 IP68 ГОФРОМАТИК	zeta34626	45 \| 42-51мм	20	Zeta_Резина маслостойкая	Кабельный вводы с силиконовым уплотнителем ВКБ3-НС-M50-45-51 из Нержавеющая сталь предназначен для обеспечения безопасного ввода и фиксации бронированного кабеля в корпус электротехнического устройства. С широким температурным диапазоном эксплуатации . Ввод выполняет функцию удерживающего устройства и функцию поддержания заявленной степени защиты оболочки по IP68. Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит).	М50х1,5
Кабельный ввод ВКБ3-НС-G1 ?-42-51 IP68 ГОФРОМАТИК	ВКБ3-НС-M50-45-51	0.665	0,665	Кабельный ввод ВКБ3-НС-M50-45-51 IP68 ГОФРОМАТИК	zeta34625	45 \| 42-51мм	20	Zeta_Резина маслостойкая	Кабельный вводы с силиконовым уплотнителем ВКБ3-НС-M50-45-51 из Нержавеющая сталь предназначен для обеспечения безопасного ввода и фиксации бронированного кабеля в корпус электротехнического устройства. С широким температурным диапазоном эксплуатации . Ввод выполняет функцию удерживающего устройства и функцию поддержания заявленной степени защиты оболочки по IP68. Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит).	М50х1,5
Кабельный ввод ВКБ3-НС-G1 ?-26-33 IP68 ГОФРОМАТИК	ВКБ3-НС-M32-26-33	0.309	0,309	Кабельный ввод ВКБ3-НС-M32-26-33 IP68 ГОФРОМАТИК	zeta34621	26 \| 25-33мм	20	Zeta_Резина маслостойкая	Кабельный вводы с силиконовым уплотнителем ВКБ3-НС-M32-26-33 из Нержавеющая сталь предназначен для обеспечения безопасного ввода и фиксации бронированного кабеля в корпус электротехнического устройства. С широким температурным диапазоном эксплуатации . Ввод выполняет функцию удерживающего устройства и функцию поддержания заявленной степени защиты оболочки по IP68. Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит).	М32х1,5
Кабельный ввод ВКБ3-НС-G1-26-33 IP68 ГОФРОМАТИК	ВКБ3-НС-M32-26-33	0.309	0,309	Кабельный ввод ВКБ3-НС-M32-26-33 IP68 ГОФРОМАТИК	zeta34620	26 \| 25-33мм	20	Zeta_Резина маслостойкая	Кабельный вводы с силиконовым уплотнителем ВКБ3-НС-M32-26-33 из Нержавеющая сталь предназначен для обеспечения безопасного ввода и фиксации бронированного кабеля в корпус электротехнического устройства. С широким температурным диапазоном эксплуатации . Ввод выполняет функцию удерживающего устройства и функцию поддержания заявленной степени защиты оболочки по IP68. Для фиксации кабельного ввода в корпусе оборудования с безрезьбовым отверстием потребуется гайка ГП2 и прокладка фторопластовая ПФ (в комплект поставки не входит).	М32х1,5

Технические характеристики

Общее
Категория	Оборудование для систем электроснабжения
Тип	Изделия для прокладки кабеля и электромонтажа
Сайт производителя	Перейти
Каталог	Перейти
Сертификат	Перейти
Общие характеристики
Количество ADSK Количество	1
Единица измерения ADSK_Единица измерения	шт
Завод-изготовитель ADSK_Завод-изготовитель	АО «ЗЭТА»
Материал наименование ADSK_Материал наименование	Никелированная латунь
Степень защиты_IP ADSK_Степень защиты_IP	IP68
