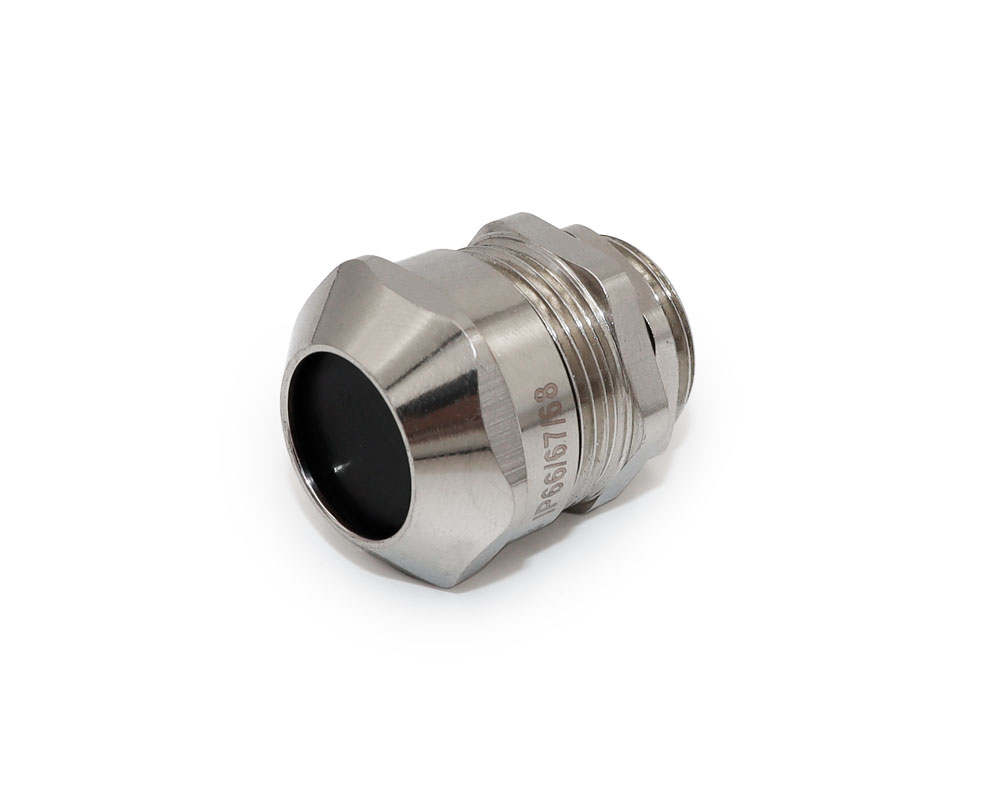

ВК (М12...32) — КАБЕЛЬНЫЙ ВВОД ДЛЯ НЕБРОНИРОВАННОГО КАБЕЛЯ
Обновлено 3 месяца назадОписание
Файлы для скачивания
| Формат | Файл | Размер | Версия | |
|---|---|---|---|---|
| rfa | ZETA_32 КВ ВК1-НС.rfa | 660 KB | Revit 2021 |
Типоразмеры (6)

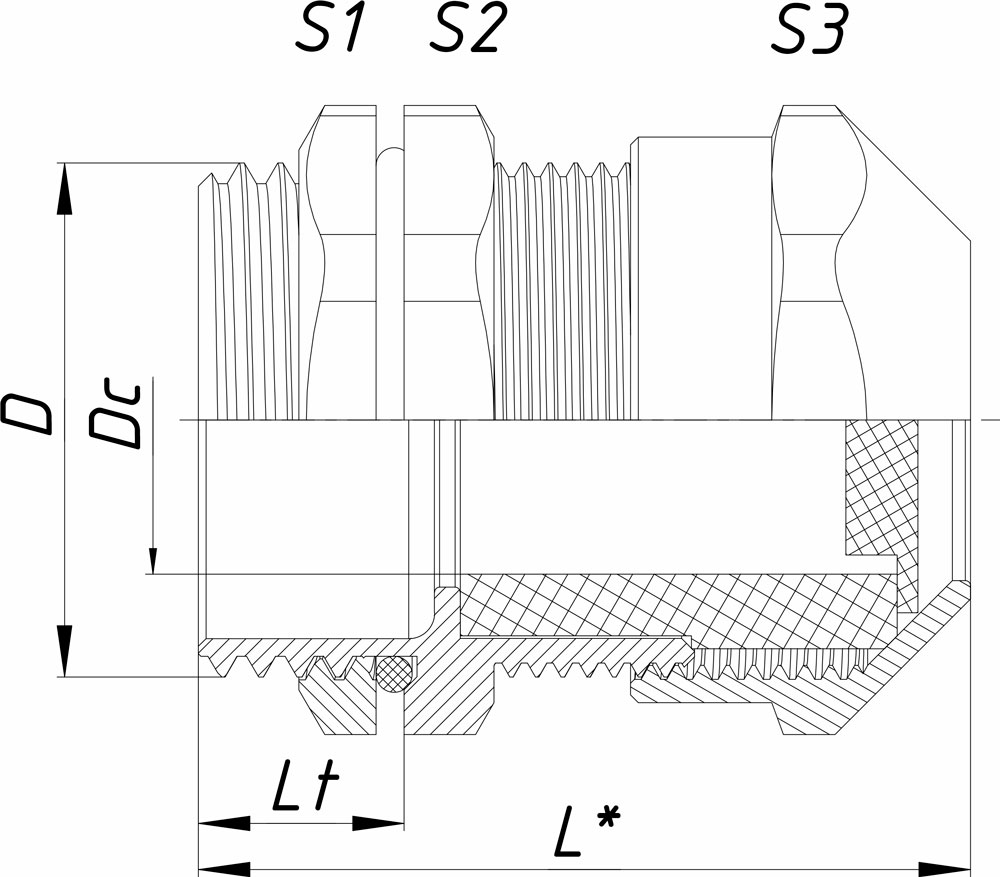

| Наименование | Марка ADSK Марка | Масса ADSK Масса | Масса Текст ADSK Масса Текст | Наименование ADSK Наименование | Код изделия ADSK_Код изделия | Диапазон диаметров наружной оболочки кабеля D, мм | Длина резьбы Lp | Материал корпуса | Материал уплотнителя | Описание | Тип и размер резьбы D, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Кабельный ввод ВК1-ЛС-М12-8-L7 IP66/IP67/IP68 ГОФРОМАТИК | ВК1-НС-М20-12-L8 | 0.025 | 0,025 | Кабельный ввод ВК1-НС-М20-12-L8 IP66/IP67/IP68 ГОФРОМАТИК | zeta34004 | 6-12 | 8 | Zeta_Сталь | Zeta_Силикон | Кабельный ввод ВК1-НС-М20-12-L8 предназначен для ввода/вывода круглого небронированного кабеля в корпус оборудования, обеспечивая защиту от проникновения влаги и пыли в месте ввода кабеля. | М20х1,5 |
| Кабельный ввод ВК1-НС-М32-22-L9 IP66/IP67/IP68 ГОФРОМАТИК | ВК1-НС-М32-22-L9 | 0.099 | 0,099 | Кабельный ввод ВК1-НС-М32-22-L9 IP66/IP67/IP68 ГОФРОМАТИК | zeta34062 | 15-22 | 9 | Zeta_Латунь | Zeta_Резина маслостойкая | Кабельный ввод ВК1-НС-М32-22-L9 предназначен для ввода/вывода круглого небронированного кабеля в корпус оборудования, обеспечивая защиту от проникновения влаги и пыли в месте ввода кабеля. | М32х1,5 |
| Кабельный ввод ВК1-НС-М25-16-L8 IP66/IP67/IP68 ГОФРОМАТИК | ВК1-НС-М25-16-L8 | 0.044 | 0,044 | Кабельный ввод ВК1-НС-М25-16-L8 IP66/IP67/IP68 ГОФРОМАТИК | zeta34061 | 10-16 | 8 | Zeta_Латунь | Zeta_Резина маслостойкая | Кабельный ввод ВК1-НС-М25-16-L8 предназначен для ввода/вывода круглого небронированного кабеля в корпус оборудования, обеспечивая защиту от проникновения влаги и пыли в месте ввода кабеля. | М25х1,5 |
| Кабельный ввод ВК1-НС-М20-12-L8 IP66/IP67/IP68 ГОФРОМАТИК | ВК1-НС-М20-12-L8 | 0.025 | 0,025 | Кабельный ввод ВК1-НС-М20-12-L8 IP66/IP67/IP68 ГОФРОМАТИК | zeta34060 | 6-12 | 8 | Zeta_Латунь | Zeta_Резина маслостойкая | Кабельный ввод ВК1-НС-М20-12-L8 предназначен для ввода/вывода круглого небронированного кабеля в корпус оборудования, обеспечивая защиту от проникновения влаги и пыли в месте ввода кабеля. | М20х1,5 |
| Кабельный ввод ВК1-НС-М16-8-L7 IP66/IP67/IP68 ГОФРОМАТИК | ВК1-НС-М12-8-L7 | 0.015 | 0,015 | Кабельный ввод ВК1-НС-М12-8-L7 IP66/IP67/IP68 ГОФРОМАТИК | zeta34059 | 4-8 | 7 | Zeta_Латунь | Zeta_Резина маслостойкая | Кабельный ввод ВК1-НС-М12-8-L7 предназначен для ввода/вывода круглого небронированного кабеля в корпус оборудования, обеспечивая защиту от проникновения влаги и пыли в месте ввода кабеля. | М12х1,5 |
Технические характеристики
| Общее | |
| Категория | Оборудование для систем электроснабжения |
| Тип | Изделия для прокладки кабеля и электромонтажа |
| Сайт производителя | Перейти |
| Каталог | Перейти |
| Инструкция | Перейти |
| Сертификат | Перейти |
| Общие характеристики | |
| Количество ADSK Количество | 1 |
| Единица измерения ADSK_Единица измерения | шт |
| Завод-изготовитель ADSK_Завод-изготовитель | АО «ЗЭТА» |
| Материал наименование ADSK_Материал наименование | Никелированная латунь |
| Степень защиты_IP ADSK_Степень защиты_IP | IP66/IP67/IP68 |
