Монтажная фанера, большая 580х200 WB 90580

Name: Монтажная фанера, большая 580х200 WB 90580
Brand: WALLBOX

Обновлено 4 месяца назад

Описание

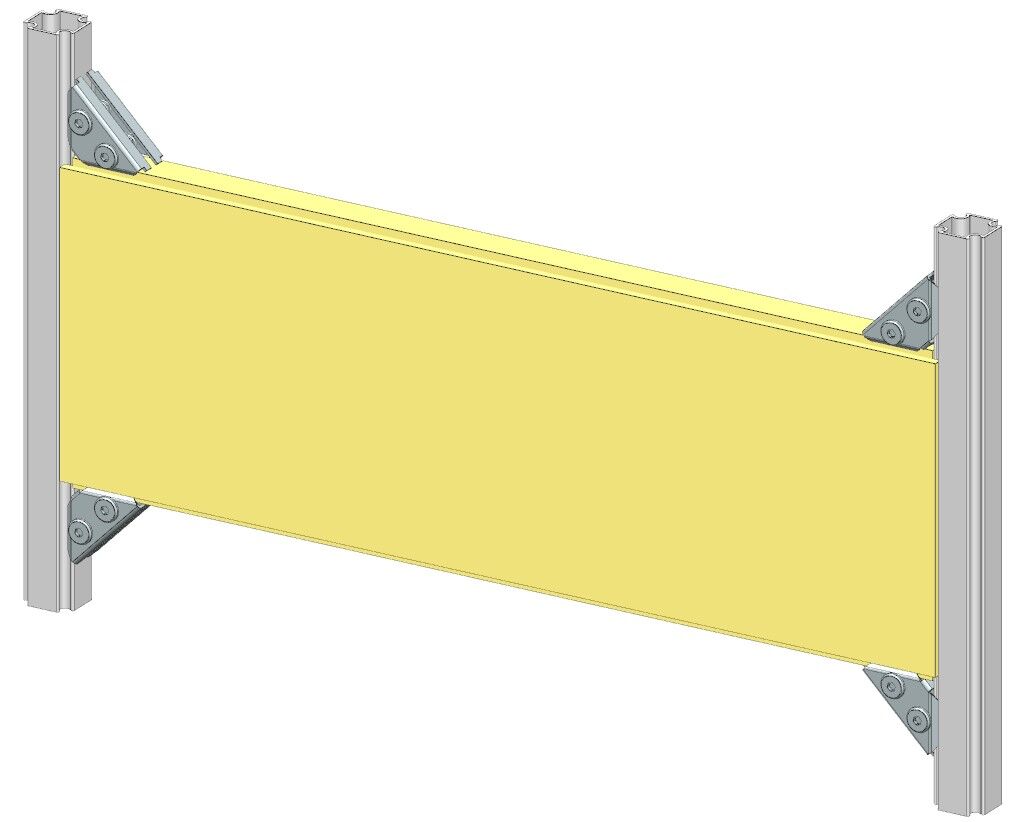

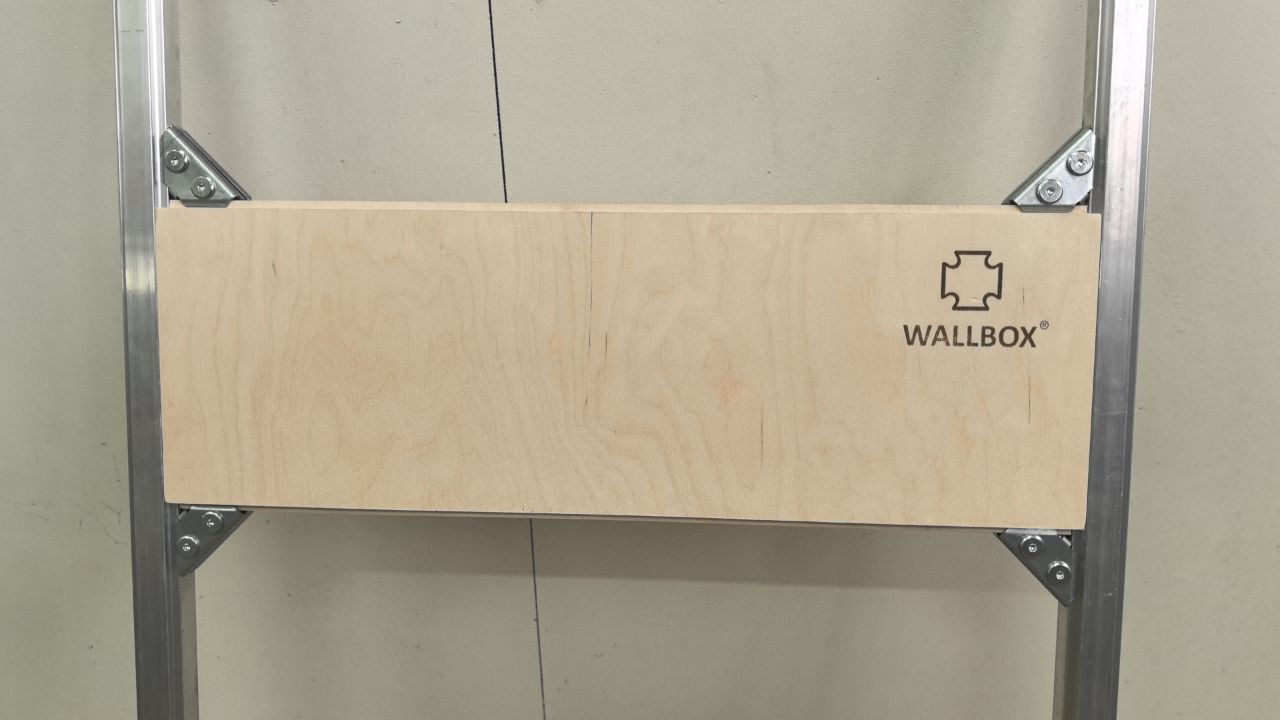

WALLBOX Монтажная пластина, большая, фанерная для крепления подвесных раковин и дополнительных элементов, 580 х 200 мм.

Материал - прочная фанера толщиной 33 мм (заводское качество, без сколов и заноз).

Назначение: фиксация полезных грузов к стене из гипсокартона в случаях, когда надёжность закрепления к самой облицовке недостаточна.

Оснащена пазами: они обеспечивают точное позиционирование закладных элементов по плоскости обшивки, а также передачу моментов от консольной нагрузки на вертикальные стойки каркаса из системы WALLBOX.

Монтаж полезной нагрузки к закладным элементам: осуществляется дюбелями, которые выбираются в зависимости от толщины обшивки и облицовки, требуемой несущей способности, типа крепления.

Файлы для скачивания

Формат	Файл	Размер	Версия
rvt	WALLBOX_Система монтажных профилей_V1.rvt	27.0 MB	Revit 2019
rfa	WALLBOX_WB 90580_Монтажная фанера большая 580х200.rfa	560 KB	Revit 2019
rfa	WB90580_90425.rfa	296 KB	Revit 2020
pdf	Technical album (октябрь 2024) (1).pdf	6.9 MB	—

Технические характеристики

Общее
Категория	Конструкции и несущие элементы
Тип	Элементы конструкций
Материалы	Фанера
Сайт производителя	Перейти
Каталог	Перейти
Инструкция	Перейти
Размеры
Высота	33 mm
Ширина	200 mm
Длина	580 mm
Параметры в файлах моделей
Наименование ADSK Наименование	Монтажная фанера большая 580х200
Марка ADSK Марка	WB 90580
TypeName	580х200
Завод-изготовитель ADSK_Завод-изготовитель	WALLBOX
Разработка семейства	Вадим Муратов ♦ muratovbim.pro
